| Nome da marca: | KINGSINE |
| Número do modelo: | PMC72S |
| MOQ: | 1set |
| preço: | negociável |
| Condições de pagamento: | L/C, T/T |

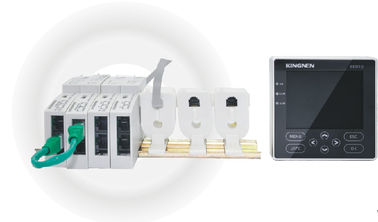

O medidor de PMC72S é um medidor multi-funcional da monitoração do poder, combina a função de recolher dados e controle, e pode substituir muitos tipo dos medidores, dos relés, dos transformadores e de outro componentes. PMC72S pode ser instalado em posições diferentes do sistema de distribuição da eletricidade.
PMC72S é um medidor de medição RMS-baseado verdadeiro que possa exatamente medir cargas altamente não-lineares. Sua tecnologia avançada da amostra da sincronização da frequência da grade permite-o de medir exatamente uma variedade de parâmetros do poder, incluindo a tensão/RMS atual, a frequência, o poder ativo, o poder reativo, o poder aparente, o fator de poder, a energia ativa do entrada/saída, a energia ativa total, o poder reativo do entrada/saída, o poder reativo total, o poder aparente, a distorção de harmônico do total da tensão (THD), os harmônicos 1~31 da tensão, a distorção de harmônico total atual (THD) e 1~31 harmônicos atuais, etc…. Todos os valores da medida, valor mínimo e valor máximo, e valores da medida da procura podem ser vistos na visualização ótica ou ser verificados através remotamente do controle do software.
Vista geral de funções do medidor
Tabela 1
| As funções e as características do dispositivo do anfitrião |
| Valor verdadeiro transiente do RMS |
| Atual cada fase monofásica e fase combinada, valor médio |
| Tensão da fase/linha tensão cada fase monofásica e fase combinada, valor médio |
| Frequência 45~65Hz |
| VALOR máximo/mínimo |
| RMS ATUAL máximo/mínimo |
| Máximo/MinVOLTAGE RMS |
| Min Frequency máximo |
| Máximo/minuto THD I e THD U |
| Procura e valor máximo |
| Corrente pela fase o valor atual/valor máximo/valor máximo mensal |
| Qualidade do poder |
| Corrente (THD) e tensão |
| corrente e tensão da análise de harmônico 1-31times |
| CF do fator de crista da tensão e K-fatora atual |
| Registro do evento |
| registro do evento de 100pcs SOE |
| Sistema de alarme |
| 8 canais de advertência com valor de limite configurável |
| 4 canais de advertência com lógica configurável |
| Uma comunicação |
| Protocolo de RS-485 /MODBUS-RTU |
| Exposição |
| Exposição do líquido da grande tela STN |
| Pulso de disparo de tempo real |
| Ano, mês, data, minuto, em segundo |
| Outro |
| Elevação em linha do programa de apoio |
Tabela 2
| Características auxiliares do módulo |
| Módulo de entrada dos DI (opcional) |
| 2-channel DI entrada (contato seco) |
| Módulo de saída do relé (FAÇA) (opcional) |
| saída do relé 1-channel, que pode ser ajustada pelo alarme local do sobre-limite ou pelo controlo a distância |
| Módulo da entrada análoga (AI) /output (AO) (opcional) |
| 1 canal somente Sendo opcional para a entrada análoga da C.C. 4-20mA, entrada análoga da C.C. 0-5V, saída análoga da C.C. 4-20mA |
Parâmetros técnicos:
| Características elétricas | ||
| Medida de tipo | 3P3W ACsystem, 3P4W ACsystem | |
| Taxa de amostra | 128 pontos pelo ciclo | |
| Os dados refrescam a taxa | 1S | |
| Medida da precisão | Atual | ±0.2%FS |
| Tensão | ±0.2%FS | |
| Poder | 0.5S | |
| Frequência | ±0.001Hz | |
| Entrada de C.C. (AI) |
0,5% FS | |
| Saída da C.C. (AO) |
0,5% FS | |
| Características da tensão entrada | Medida Tensão |
3 *220/380V (entre diretamente) |
| 3 * 57.7/100V (lado secundário da pinta) | ||
| Capacidade permitida da sobrecarga | 1,2 vezes/contínuos | |
| Resistência entrada | 300KΩ /phase | |
| Corrente entrada características |
Medida atual |
5A (lado secundário do CT) ou 1A (lado secundário do CT) |
| Reservado Sobrecarga capacidade |
1,2 vezes/contínuos | |
| Resistência entrada | <0>Ω | |
| Entrada binária | Valtage de trabalho | 15 VDC |
| Entrada resistência |
12KΩ | |
| Isolamento valtage |
2KV | |
| Saída do relé | Tipo de nó | Contato mecânico |
| Capacidade do nó | 220 VAC/5A, 30 VDC/5A | |
| 4-20mA Entrada de C.C. medida |
Medida da corrente | 4-20mA |
| Reservado Sobrecarga capacidade |
1,2 vezes/contínuos | |
| Resistência entrada | 10Ω | |
| Isolamento tensão |
2KV | |
| 0-5V Entrada de C.C. medida |
Medida tensão |
0-5V |
| Reservado Sobrecarga capacidade |
1,2 vezes/contínuos | |
| Resistência entrada | 12.5KΩ | |
| Isolamento tensão |
2KV | |
| 4-20mA Saída da C.C. |
Aberto-circuito | 15VDC |
| Capacidade da carga | ≤600Ω | |
| Isolamento tensão |
2KV | |
| Fonte de alimentação | C.A. | 85~264 VAC/45-65Hz |
| C.C. | 100~375 VDC | |
| Consumo de potência | < 3W=""> | |
| Desempenho mecânico | ||
| peso | <0> | |
| Nível da proteção do IP | Painel IP52 do medidor Anfitrião IP30 do medidor |
|
| Dimensão | Anfitrião | 75 x 75 x 113 milímetros |
| Funcionamento temperatura |
Tela de exposição | -20~70℃ |
| Medidor | -25~70℃ | |
| Armazenamento temperatura |
Tela de Meter+display | -40~85℃ |
| Humidade relativa | 5% - 90%RH, nenhuma condensação | |
| Compatibilidade eletrónica | ||
| Antiestático interferência da descarga |
IEC 61000-4-2, nível 4 | |
| Anti-rápido pulso transiente do grupo |
IEC 61000-4-4, nível 4 | |
| Anti-surg | IEC 61000-4-5, nível 3 | |
| Resistência para pôr o campo magnético da frequência | IEC 61000-4-8, nível 3 | |
| Desempenho elétrico da isolação | ||
| Resistência de isolação | GB/T13729, >50MΩ | |
| A frequência do poder suporta | GB/T13729, C.A. 3KV 50Hz /1min | |
| Tensão de impulso | GB/T13729, 5KV, 1.2/50us | |
Guia de PMC72S para a seleção do instrumento da medida e de controle do parâmetro do poder
| Especificação modelo: ②① de PMC72S-- - ③ - ④ - ⑤ | |
| ①Código modelo: | |
| 1 | 57.7/100V avaliou a tensão da medida, 5A avaliou a corrente da medida. |
| 2 | 57.7/100V avaliou a tensão da medida, 1A avaliou a corrente da medida. |
| 3 | 220/380V avaliou a tensão da medida, 5A avaliou a corrente da medida. |
| 4 | 220/380V avaliou a tensão da medida, 1A avaliou a corrente da medida. |
| ②Código modelo: | |
| 1 | Fonte de alimentação: 85~264 VAC/45-65Hz, 100~300 VDC |
| ③Código modelo: | |
| 0 | Sem DI |
| 2 | 2 DI dos canais |
| ④Código modelo: | |
| 0 | Sem saída do relé |
| 1 | 1 saída opcional do relé do canal |
| ⑤Código modelo: | |
| ab | o ab é uns 2 inteiros, um porto opcional para os módulos de AI/AO, b dos meios AI01 significa o porto AI02 opcional para AI/AO 0– nenhuns 1 -0-5VDCanaloginputmeasure (AI) medida da entrada análoga da C.C. de 2 -4-20mA (AI) saída análoga da C.C. de 3 -4-20mA (AO) por exemplo: ab=00, significa que o porto AI01 não está equipado com o módulo de AI/AO, porto AI02 não está equipado com o AI/AOmodule o ab =01, significa a medida da entrada análoga da C.C. das opções 0-5V; |
Por exemplo: Modelo da ordem: PMC72S-3-1-2-1-02
Significa que PMC72S avaliou a medida de 220/380V, 5A; fonte de alimentação de trabalho como 85~264 VAC/45-65Hz; opcional com entrada 2channels binária (DI); saída do relé 1channels; medida da entrada análoga da C.C. de 1channel 4-20mA (AI01 porto), 1 medida da entrada análoga da C.C. do canal 4-20mA (porto AI02)
|
|
