| Nome da marca: | Kingsine |
| Número do modelo: | PMC180N |
| MOQ: | 1PC |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

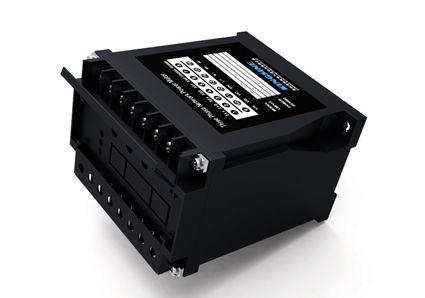

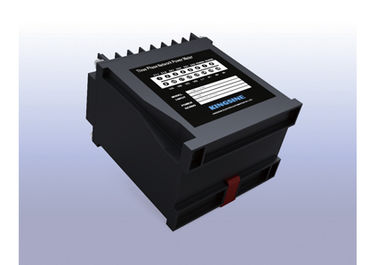

Medidor de potência multifuncional trifásico Modbus RTU Protocolo PMC180N
Ampla gama de temperaturas
Análise da qualidade da energia
Exibição de grande angular
Mini, fácil instalação
alto desempenho
Resumo
O medidor de potência de rede de três fases PMC180N é um medidor multifuncional sem painel de operação LCD. Adota microprocessador de baixa dissipação de energia, pode medir parâmetro de potência completo,medição de energia, e 31 ordens de tensão / análise harmônica corrente.Possui porta de comunicação RS-485 e pode ser facilmente integrado a qualquer sistema de distribuição de energia inteligente. PMC180N tem a função prática, fácil de usar, fácil de manutenção.Fornecer o suporte de medição e ensaio ao especialista em aplicação de energia, fornecer a base de dados para o SCADA e a Smart Grid, fornecer uma base científica para a gestão inteligente da energia.
Características da função
|
Características da função |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Valor virtual real instantâneo |
|
|
|
|
|
|
|
Corrente Linha de fase única e neutra |
◆ |
|
◆ |
|
◆ |
◆ |
|
Voltagem Linha/linha e fase/linha |
◆ |
|
◆ |
◆ |
|
◆ |
|
Frequência |
◆ |
|
|
|
|
◆ |
|
Potência ativa Trifásico e monofásico |
◆ |
|
◆ |
|
|
◆ |
|
Potência reativa Trifásico e monofásico |
◆ |
|
|
|
|
◆ |
|
Fator de potência Trifásico e monofásico |
◆ |
◆ |
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
Energia ativa |
◆ |
|
|
|
|
◆ |
|
Energia reativa |
◆ |
|
|
|
|
◆ |
|
Qualidade da energia |
|
|
|
|
|
|
|
Distorção harmónica Corrente e tensão |
◆ |
|
|
|
|
◆ |
|
Análise harmônica de ordem Tensão e corrente |
◆ |
|
|
|
|
◆ |
|
Comunicação |
|
|
|
|
|
|
|
Protocolo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exibição |
|
|
|
|
|
|
|
Display LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Outros |
|
|
|
|
|
|
|
DI de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
DO de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canal AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Alarme de limites de 2 canais |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Atualização online do programa de suporte |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parâmetro técnico
|
Características elétricas |
||
|
Tipo de medição
|
Sistema AC trifásico de três fios Sistema AC trifásico de quatro fios |
|
|
|
Taxa de amostragem: 64 vezes por ciclo |
|
|
Taxa de atualização de dados |
1S |
|
|
Precisão de medição |
Corrente |
00,2% |
|
Voltagem |
00,2% |
|
|
Potência |
00,5% |
|
|
Frequência |
00,05 Hz |
|
|
Energia ativa |
10,0% |
|
|
Energia reativa |
20,0% |
|
|
AO |
1% |
|
|
Características da tensão de entrada
|
Voltagem de medição Sobrecarga autorizada |
3 X 220/380V ((ligado directamente) |
|
3 X 57,7/100V ((conectado por CT) |
||
|
Impedância de entrada |
1.2 vezes / contínua |
|
|
Voltagem de medição |
1.8MΩ |
|
|
Característica da corrente de entrada |
Corrente de medição |
5A ou 1A (conectado por CT) |
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
< 0,1Ω |
|
|
Saída de corrente contínua de 4 a 20 mA
|
Voltagem de circuito aberto |
5VDC |
|
Capacidade de carga |
≤ 200Ω |
|
|
Voltagem isolada |
2KV |
|
|
Fornecimento de energia de funcionamento |
Ar condicionado |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 a 300 VDC |
|
|
Dissipação de energia |
< 3W |
|
|
Propriedades mecânicas |
||
|
Peso |
0.5 kg |
|
|
Grau de proteção IP |
Proteção IP52 |
|
|
Tamanho |
110 x 75 x 120 mm |
|
|
Temperatura de funcionamento |
-25°C a 70°C |
|
|
Temperatura de armazenamento |
-40 a 85°C |
|
|
Umidade relativa |
5% - 90%RH, sem condensação |
|
|
EMC |
||
|
Interferências de descarga eletrostática |
IEC 61000-4-2, nível 4 |
|
|
Grupo de pulso transitório anti-rápido |
IEC 61000-4-4, Nível 4 |
|
|
Anti-impacto |
IEC 61000-4-5, Nível 3 |
|
|
Campo magnético anti-frequência |
IEC 61000-4-8, Nível 3 |
|
|
Desempenho de isolamento elétrico |
||
|
Resistência ao isolamento |
GB/T13729, > 50MΩ |
|
|
Frequência resistir à tensão |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Voltagem de impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
