| Nome da marca: | Kingsine |
| Número do modelo: | PMC100N |
| MOQ: | 1PC |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

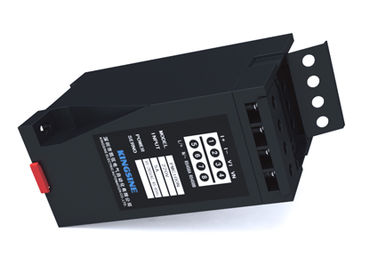

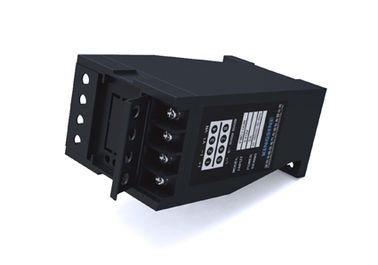

Contador de potência multifuncional AC de fase única, MODBUS - RTU PMC100N
Sistema de CA de fase única
Voltagem 220 / 380V
Análise da qualidade da energia
Ampla gama de temperaturas
PMC 100N medidor de potência de rede monofásica
SInmedição dos parâmetros elétricos de fase e medição da energia
Monitorização em linha do alarme de limite de parâmetros elétricos
Medidor de rede sem painel de comando LCD, saída da função do transdutor opcional
Apoio à comunicação MODBUS-RTU, RS485
Resumo
O medidor de potência de rede de fase única PMC100N é um medidor de rede multifuncional sem painel de operação LCD. Adota microprocessador de baixa dissipação de energia, pode medir parâmetro de potência completo,medição de energiaTem uma porta de comunicação RS-485 e pode ser facilmente integrado a qualquer sistema de distribuição de energia inteligente.Pode ser usado para monitorar e controlar o equipamento no local, fornecer o suporte de medição e teste ao especialista em aplicações de energia, fornecer a base de dados ao SCADA e à Smart Grid, fornecer uma base científica para a gestão inteligente da energia.
Características da função
|
Características da função |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Valor virtual real instantâneo |
|
|
|
|
|
|
|
|
Corrente |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Voltagem |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Frequência |
◆ |
|
|
◆ |
|
|
◆ |
|
Potência ativa |
◆ |
|
◆ |
|
|
|
◆ |
|
Potência reativa |
◆ |
|
|
|
|
|
◆ |
|
Fator de potência |
◆ |
◆ |
|
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
|
Energia ativa |
◆ |
|
|
|
|
|
◆ |
|
Comunicação |
|
|
|
|
|
|
|
|
Protocolo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exibição |
|
|
|
|
|
|
|
|
Display LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Outros |
|
|
|
|
|
|
|
|
DI de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
DO de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canal AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Alarme de limites de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Atualização online do programa de suporte |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parâmetro técnico
|
Características elétricas |
||
|
Tipo de medição |
Sistema de CA de fase única |
|
|
|
Taxa de amostragem por ciclo: 64 vezes |
|
|
Taxa de atualização de dados |
1S |
|
|
Precisão de medição |
Corrente |
00,5% |
|
Voltagem |
00,5% |
|
|
Potência |
00,5% |
|
|
Frequência |
00,05 Hz |
|
|
Energia ativa |
10,0% |
|
|
Características da tensão de entrada |
Voltagem de medição |
0~600 V (Acesso direto) |
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
1.8MΩ |
|
|
Característica da corrente de entrada |
Corrente de medição |
5A ou 1A (via CT Connect) |
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
< 0,1Ω |
|
|
Entrada binária |
Tensão de funcionamento |
12~24 VDC ou 220VAC (alimentação externa) |
|
Impedância de entrada |
12KΩ ou 120KΩ |
|
|
Voltagem de isolamento |
2KV |
|
|
Saída do relé |
Tipo de nó |
Choque mecânico |
|
Capacidade de nó |
220 VAC/5A, 30 VDC/5A |
|
|
Entrada AC de 4 a 20 mA |
Voltagem de circuito aberto |
15VDC |
|
capacidade de sobrecarga |
≤ 500Ω |
|
|
Voltagem de isolamento |
2KV |
|
|
|
Ar condicionado |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 a 300 VDC |
|
|
Dissipação de energia |
< 2,5 W |
|
|
Propriedades mecânicas |
||
|
Peso |
00,3 kg |
|
|
Grau de proteção IP |
Proteção IP52 |
|
|
Tamanho |
75 x 55 x 120 mm |
|
|
Temperatura de funcionamento |
-40 a 70°C |
|
|
Temperatura de armazenamento |
-50 a 85°C |
|
|
Umidade relativa |
5% - 90%RH, sem condensação |
|
|
EMC |
||
|
Interferências de descarga eletrostática |
IEC 61000-4-2, nível 4 |
|
|
Grupo de pulso transitório anti-rápido |
IEC 61000-4-4, Nível 4 |
|
|
Anti-impacto |
IEC 61000-4-5, Nível 3 |
|
|
Campo magnético anti-frequência |
IEC 61000-4-8, Nível 3 |
|
|
Desempenho de isolamento elétrico |
||
|
Resistência ao isolamento |
GB/T13729, > 50MΩ |
|
|
Frequência resistir à tensão |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Voltagem de impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
