| Nome da marca: | Kingsine |
| Número do modelo: | PMC180 |
| MOQ: | 1PC |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

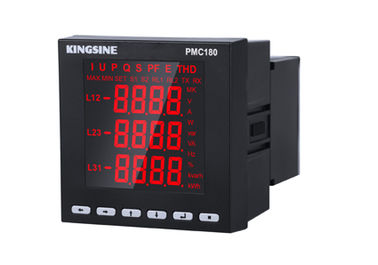

Medidor de potência digital multifuncional, PMC180 de três fases
Sistema AC mono / trifásico
Grande ecrã LCD com luz de fundo azul
Ampla gama de temperaturas
Análise da qualidade da energia
PMC180 medidor de potência digital trifásico
Resumo
PMC180 série de três fases medidor de energia digital adota personalizado, modularizado, alta luminosidade LED display, muito bonito e grandioso; usar microprocessador de baixa potência como núcleo,para alcançar a medição de parâmetros totalmente elétricos e a medição da energia. Pode opcionalmente configurar várias binárias, relés, interface de saída analógica para atingir as várias necessidades do utilizador; integra portas de comunicação RS-485,pode facilmente cumprir a integração de vários sistemas de distribuição inteligentes. A função do produto é prática, fácil de usar e de manutenção. Pode ser usado no monitoramento e controle de equipamentos no local, fornecer suporte de medida para especialistas em aplicações elétricas,fornecer uma base de dados para SCADA e Smart Grid, fornecer base para a tomada de decisões para uma gestão inteligente e eficaz da energia.
Características da função
|
Características da função |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
|
Valor virtual real instantâneo |
|
|
|
|
|
|
Corrente Linha de fase única e neutra |
◆ |
|
◆ |
|
◆ |
|
Voltagem Linha/linha e fase/linha |
◆ |
|
◆ |
◆ |
|
|
Frequência |
◆ |
|
|
|
|
|
Potência ativa Trifásico e monofásico |
◆ |
|
◆ |
|
|
|
Potência reativa Trifásico e monofásico |
◆ |
|
|
|
|
|
Fator de potência Trifásico e monofásico |
◆ |
◆ |
|
|
|
|
Energia |
|
|
|
|
|
|
Energia ativa |
◆ |
|
|
|
|
|
Energia reativa |
◆ |
|
|
|
|
|
Qualidade da energia |
|
|
|
|
|
|
Distorção harmónica Corrente e tensão |
◆ |
|
|
|
|
|
Análise harmônica de ordem Tensão e corrente |
◆ |
|
|
|
|
|
Comunicação |
|
|
|
|
|
|
Protocolo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exibição |
|
|
|
|
|
|
Display LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Outros |
|
|
|
|
|
|
DI de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
|
* DO de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
|
* 1 canal AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Alarme de limites de dois canais |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Atualização online do programa de suporte |
◆ |
◆ |
◆ |
◆ |
◆ |
Parâmetro técnico
|
Características elétricas |
||
|
Tipo de medição |
Sistema AC trifásico de três fios Sistema AC trifásico de quatro fios |
|
|
|
Taxa de amostragem: 64 vezes por ciclo |
|
|
Taxa de atualização de dados |
1S |
|
|
Precisão de medição |
Corrente |
00,2% |
|
Voltagem |
00,2% |
|
|
Potência |
00,5% |
|
|
Frequência |
00,05 Hz |
|
|
Energia ativa |
10,0% |
|
|
Energia reativa |
20,0% |
|
|
AO |
1% |
|
|
Características da tensão de entrada |
Voltagem de medição |
3 X 220/380V ((ligado directamente) |
|
3 X 57,7/100V ((conectado por CT) |
||
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
1.8MΩ |
|
|
Característica da corrente de entrada |
Corrente de medição |
5A ou 1A (conectado por CT) |
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
< 0,1Ω |
|
|
Entrada binária |
Tensão de funcionamento |
12~24 VDC (alimentação externa) |
|
Impedância de entrada |
12KΩ |
|
|
Voltagem de isolamento |
2KV |
|
|
Saída do relé |
Tipo de nó |
Choque mecânico |
|
Capacidade de nó |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA Saída de CC |
Voltagem de circuito aberto |
5VDC |
|
Capacidade de sobrecarga |
≤ 200Ω |
|
|
Voltagem de isolamento |
2KV |
|
|
Fornecimento de energia de funcionamento |
Ar condicionado |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 a 300 VDC |
|
|
Dissipação de energia |
< 3W |
|
|
Propriedades mecânicas |
||
|
Peso |
0.5 kg |
|
|
Grau de proteção IP |
painel IP52, corpo IP30 |
|
|
Tamanho |
96 x 96 x 72 mm |
|
|
Temperatura de funcionamento |
-25°C a 70°C |
|
|
Temperatura de armazenamento |
-40 a 85°C |
|
|
Umidade relativa |
5% - 90%RH, sem condensação |
|
|
EMC |
||
|
Interferências de descarga eletrostática |
IEC 61000-4-2, nível 4 |
|
|
Grupo de pulso transitório anti-rápido |
IEC 61000-4-4, Nível 4 |
|
|
Anti-impacto |
IEC 61000-4-5, Nível 3 |
|
|
Campo magnético anti-frequência |
IEC 61000-4-8, Nível 3 |
|
|
Desempenho de isolamento elétrico |
||
|
Resistência ao isolamento |
GB/T13729, > 50MΩ |
|
|
Frequência resistir à tensão |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Voltagem de impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
