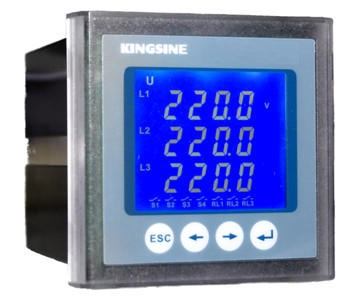

O medidor Multifunction ISO9001 trifásico de RS485 PMC72S Digitas aprovou

O medidor Multifunction ISO9001 trifásico de RS485 PMC72S Digitas aprovou
O medidor Multifunction ISO9001 trifásico de RS485 PMC72S Digitas aprovou

Imagem Grande :  O medidor Multifunction ISO9001 trifásico de RS485 PMC72S Digitas aprovou

Detalhes do produto:
Lugar de origem: China
Marca: KINGSINE
Certificação: CE/ISO9001
Número do modelo: PMC72S
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: negotiation
Termos de pagamento: L/C, T/T
Descrição de produto detalhada
Realçar:

Medidor Multifunction de PMC72S Digitas

,

Medidor Multifunction de RS485 Digitas

,

Medidor multifunction digital de MC72S

O medidor de PMC72S é um medidor multi-funcional da monitoração do poder, combina a função de recolher dados e controle, e pode substituir muitos tipo dos medidores, dos relés, dos transformadores e de outro componentes. PMC72S pode ser instalado em posições diferentes do sistema de distribuição da eletricidade.

PMC72S é projetado com relação de comunicação RS-485, que permitem próprios de ser integrados em uma variedade de sistemas de vigilância do poder. Por aquisição de dados e de controle remoto pode facilmente ser executado através do software apoiar da gestão ou do outro software industrial da configuração.



PMC72S é um medidor de medição RMS-baseado verdadeiro que possa exatamente medir cargas altamente não-lineares. Sua tecnologia avançada da amostra da sincronização da frequência da grade permite-o de medir exatamente uma variedade de parâmetros do poder, incluindo a tensão/RMS atual, a frequência, o poder ativo, o poder reativo, o poder aparente, o fator de poder, a energia ativa do entrada/saída, a energia ativa total, o poder reativo do entrada/saída, o poder reativo total, o poder aparente, a distorção de harmônico do total da tensão (THD), os harmônicos 1~31 da tensão, a distorção de harmônico total atual (THD) e 1~31 harmônicos atuais, etc…. Todos os valores da medida, valor mínimo e valor máximo, e valores da medida da procura podem ser vistos na visualização ótica ou ser verificados através remotamente do controle do software.

Vista geral de funções do medidor
Tabela 1

As funções e as características do dispositivo do anfitrião
Valor verdadeiro transiente do RMS
Atual cada fase monofásica e fase combinada, valor médio
Tensão da fase/linha tensão cada fase monofásica e fase combinada, valor médio
Frequência 45~65Hz
VALOR máximo/mínimo
RMS ATUAL máximo/mínimo
Máximo/MinVOLTAGE RMS
Min Frequency máximo
Máximo/minuto THD I e THD U
Procura e valor máximo
Corrente pela fase o valor atual/valor máximo/valor máximo mensal
Qualidade do poder
Corrente (THD) e tensão
corrente e tensão da análise de harmônico 1-31times
CF do fator de crista da tensão e K-fatora atual
Registro do evento
registro do evento de 100pcs SOE
Sistema de alarme
8 canais de advertência com valor de limite configurável
4 canais de advertência com lógica configurável
Uma comunicação
Protocolo de RS-485 /MODBUS-RTU
Exposição
Exposição do líquido da grande tela STN
Pulso de disparo de tempo real
Ano, mês, data, minuto, em segundo
Outro
Elevação em linha do programa de apoio

Tabela 2

Características auxiliares do módulo
Módulo de entrada dos DI (opcional)
2-channel DI entrada (contato seco)
Módulo de saída do relé (FAÇA) (opcional)
saída do relé 1-channel, que pode ser ajustada pelo alarme local do sobre-limite ou pelo controlo a distância
Módulo da entrada análoga (AI) /output (AO) (opcional)
1 canal somente
Sendo opcional para a entrada análoga da C.C. 4-20mA, entrada análoga da C.C. 0-5V, saída análoga da C.C. 4-20mA



Parâmetros técnicos:


Características elétricas
Medida de tipo 3P3W ACsystem, 3P4W ACsystem
Taxa de amostra 128 pontos pelo ciclo
Os dados refrescam a taxa 1S
Medida da precisão Atual ±0.2%FS
Tensão ±0.2%FS
Poder 0.5S
Frequência ±0.001Hz
Entrada de C.C.
(AI)
0,5% FS
Saída da C.C.
(AO)
0,5% FS
Características da tensão entrada Medida
Tensão
3 *220/380V (entre diretamente)
3 * 57.7/100V (lado secundário da pinta)
Capacidade permitida da sobrecarga 1,2 vezes/contínuos
Resistência entrada 300KΩ /phase
Corrente entrada
características
Medida
atual
5A (lado secundário do CT) ou 1A (lado secundário do CT)
Reservado
Sobrecarga
capacidade
1,2 vezes/contínuos
Resistência entrada <0>Ω
Entrada binária Valtage de trabalho 15 VDC
Entrada
resistência
12KΩ
Isolamento
valtage
2KV
Saída do relé Tipo de nó Contato mecânico
Capacidade do nó 220 VAC/5A, 30 VDC/5A
4-20mA
Entrada de C.C.
medida
Medida da corrente 4-20mA
Reservado
Sobrecarga
capacidade
1,2 vezes/contínuos
Resistência entrada 10Ω
Isolamento
tensão
2KV
0-5V
Entrada de C.C.
medida
Medida
tensão
0-5V
Reservado
Sobrecarga
capacidade
1,2 vezes/contínuos
Resistência entrada 12.5KΩ
Isolamento
tensão
2KV
4-20mA
Saída da C.C.
Aberto-circuito 15VDC
Capacidade da carga 600Ω
Isolamento
tensão
2KV
Fonte de alimentação C.A. 85~264 VAC/45-65Hz
C.C. 100~375 VDC
Consumo de potência < 3W="">
Desempenho mecânico
peso <0>
Nível da proteção do IP Painel IP52 do medidor
Anfitrião IP30 do medidor
Dimensão Anfitrião 75 x 75 x 113 milímetros

Funcionamento
temperatura
Tela de exposição -20~70℃
Medidor -25~70℃
Armazenamento
temperatura
Tela de Meter+display -40~85℃
Humidade relativa 5% - 90%RH, nenhuma condensação
Compatibilidade eletrónica
Antiestático
interferência da descarga
IEC 61000-4-2, nível 4
Anti-rápido
pulso transiente do grupo
IEC 61000-4-4, nível 4
Anti-surg IEC 61000-4-5, nível 3
Resistência para pôr o campo magnético da frequência IEC 61000-4-8, nível 3
Desempenho elétrico da isolação
Resistência de isolação GB/T13729, >50MΩ
A frequência do poder suporta GB/T13729, C.A. 3KV 50Hz /1min
Tensão de impulso GB/T13729, 5KV, 1.2/50us



Guia de PMC72S para a seleção do instrumento da medida e de controle do parâmetro do poder

Especificação modelo: ②① de PMC72S-- - - -
Código modelo:
1 57.7/100V avaliou a tensão da medida, 5A avaliou a corrente da medida.
2 57.7/100V avaliou a tensão da medida, 1A avaliou a corrente da medida.
3 220/380V avaliou a tensão da medida, 5A avaliou a corrente da medida.
4 220/380V avaliou a tensão da medida, 1A avaliou a corrente da medida.
Código modelo:
1 Fonte de alimentação: 85~264 VAC/45-65Hz, 100~300 VDC
③Código modelo:
0 Sem DI
2 2 DI dos canais
④Código modelo:
0 Sem saída do relé
1 1 saída opcional do relé do canal
⑤Código modelo:
ab o ab é uns 2 inteiros, um porto opcional para os módulos de AI/AO, b dos meios AI01 significa o porto AI02 opcional para AI/AO
0 nenhuns
1 -0-5VDCanaloginputmeasure (AI)
medida da entrada análoga da C.C. de 2 -4-20mA (AI)
saída análoga da C.C. de 3 -4-20mA (AO) por exemplo: ab=00, significa que o porto AI01 não está equipado com o módulo de AI/AO, porto AI02 não está equipado com o AI/AOmodule
o ab =01, significa a medida da entrada análoga da C.C. das opções 0-5V;

Por exemplo: Modelo da ordem: PMC72S-3-1-2-1-02
Significa que PMC72S avaliou a medida de 220/380V, 5A; fonte de alimentação de trabalho como 85~264 VAC/45-65Hz; opcional com entrada 2channels binária (DI); saída do relé 1channels; medida da entrada análoga da C.C. de 1channel 4-20mA (AI01 porto), 1 medida da entrada análoga da C.C. do canal 4-20mA (porto AI02)
