| Nome da marca: | Kingsine |
| Número do modelo: | PMC100N |
| MOQ: | 1PC |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |
Protocolo MODBUS-RTU, medidor de potência multifuncional, RS485 PMC100N
Medição de parâmetros elétricos de fase única e medição de energia
Monitorização em linha do alarme de limite de parâmetros elétricos
Medidor de rede sem painel de comando LCD, saída da função do transdutor opcional
Apoio à comunicação MODBUS-RTU, RS485
Resumo

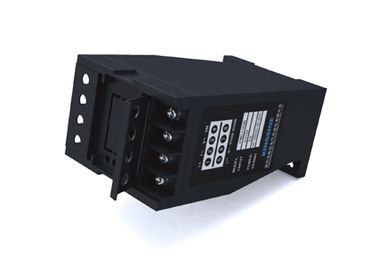

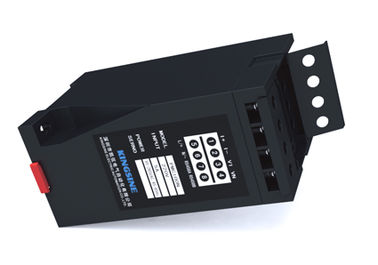

O medidor de potência de rede de fase única PMC100N é um medidor de rede multifuncional sem painel de operação LCD. Adota microprocessador de baixa dissipação de energia, pode medir parâmetro de potência completo,medição de energiaTem uma porta de comunicação RS-485 e pode ser facilmente integrado a qualquer sistema de distribuição de energia inteligente.Pode ser usado para monitorar e controlar o equipamento no local, fornecer o suporte de medição e teste ao especialista em aplicações de energia, fornecer a base de dados ao SCADA e à Smart Grid, fornecer uma base científica para a gestão inteligente da energia.
Características da função
|
Características da função
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Valor virtual real instantâneo |
|
|
|
|
|
|
|
|
corrente |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
tensão |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
frequência |
◆ |
|
|
◆ |
|
|
◆ |
|
potência ativa |
◆ |
|
◆ |
|
|
|
◆ |
|
Potência reativa |
◆ |
|
|
|
|
|
◆ |
|
Fator de potência |
◆ |
◆ |
|
|
|
|
◆ |
|
Energia |
|
|
|
|
|
|
|
|
energia ativa |
◆ |
|
|
|
|
|
◆ |
|
Comunicação |
|
|
|
|
|
|
|
|
Protocolo RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Exibição |
|
|
|
|
|
|
|
|
Display LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
outros |
|
|
|
|
|
|
|
|
2 canais DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2 canais DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 canal AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Alarme de limites de 2 canais |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Programa de apoio de atualização online |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parâmetro técnico
|
Características elétricas |
||
|
Tipo de medição
|
Sistema de CA de fase única |
|
|
|
Taxa de amostragem por ciclo: 64 vezes |
|
|
Taxa de atualização de dados |
1S |
|
|
Precisão de medição
|
Corrente |
00,2% |
|
Voltagem |
00,2% |
|
|
Potência |
00,5% |
|
|
Frequência |
00,05 Hz |
|
|
Energia ativa |
10,0% |
|
|
Características da tensão de entrada
|
Voltagem de medição |
0~600 V (Acesso direto) |
|
Sobrecarga autorizada |
1.2 vezes / contínua
|
|
|
Impedância de entrada |
1.8MΩ |
|
|
Característica da corrente de entrada |
Corrente de medição |
5A ou 1A (via CT Connect) |
|
Sobrecarga autorizada |
1.2 vezes / contínua |
|
|
Impedância de entrada |
< 0,1Ω |
|
|
Entrada binária |
Tensão de funcionamento |
12~24 VDC fonte de alimentação externa) |
|
Impedância de entrada |
12KΩ |
|
|
Voltagem de isolamento |
2KV |
|
|
Saída do relé |
Tipo de nó
|
Choque mecânico |
|
Capacidade de nó |
220 VAC/5A, 30 VDC/5A |
|
|
Entrada AC de 4 a 20 mA |
Voltagem de circuito aberto
|
5VDC |
|
capacidade de sobrecarga |
≤ 200Ω |
|
|
Voltagem de isolamento |
2KV |
|
|
|
Ar condicionado |
85 ~ 265 VAC/45-65 Hz |
|
DC |
100 a 300 VDC |
|
|
Dissipação de energia |
< 2,5 W |
|
|
Propriedades mecânicas |
||
|
Peso |
00,3 kg |
|
|
Grau de proteção IP |
Proteção IP52 |
|
|
Tamanho |
75 x 55 x 120 mm |
|
|
Temperatura de funcionamento |
-25°C a 70°C |
|
|
Temperatura de armazenamento |
-40 a 85°C |
|
|
Umidade relativa |
5% - 90%RH, sem condensação |
|
|
EMC |
||
|
Interferências de descarga eletrostática |
IEC 61000-4-2, nível 4 |
|
|
Grupo de pulso transitório anti-rápido |
IEC 61000-4-4, Nível 4 |
|
|
Anti-impacto |
IEC 61000-4-5, Nível 3 |
|
|
Campo magnético anti-frequência |
IEC 61000-4-8, Nível 3 |
|
|
Desempenho de isolamento elétrico |
||
|
Resistência ao isolamento |
GB/T13729, > 50MΩ |
|
|
Frequência resistir à tensão |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Voltagem de impulso |
GB/T13729, 5KV, 1,2/50us |
|
|
|
