| Nome da marca: | Kingsine |
| Número do modelo: | PMC200 |
| MOQ: | 1PC |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

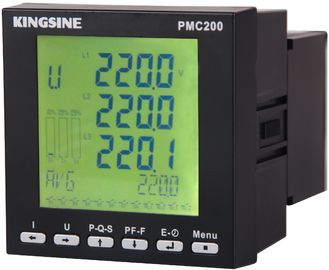

Medidor de poder eletrônico
Exposição grande do LCD com luminoso azul
Variação da temperatura larga
tensão 220/380
Análise da qualidade do poder
Quatro módulos da extensão para suas procuras diferentes!
Uso & a instalação eficazes na redução de custos, fáceis! Amplamente utilizado para o sistema de gestão do poder! Automatização da subestação, rede de distribuição, construção inteligente, swithchboard inteligente!
Introdução
O medidor de poder PMC200 multifuncional é amplamente utilizado para o sistema de gestão da energia, a automatização da subestação, a automatização da rede de distribuição, a distribuição de poder do subdistrict, a automatização industrial, a construção inteligente, o painel de comando inteligente, o armário do interruptor, etc. Integra a numeração, o intellectualization e os trabalhos em rede junto, para substituir os equipamentos tradicionais tais como o transdutor bonde da quantidade, instrumento numérico da exposição, unidade e analisador por aquisição de dados do registrador, etc. Os pontos baixos de múltiplos propósitos o custo, e a conexão simples do fio simplificam os testes.
|
Padrão: DL/T721 - 2000 |
||
|
Classe da precisão |
Tensão e corrente |
Classe 0,2 |
|
Poder |
Classe 0,5 |
|
|
Grau bonde ativo |
Classe 1 |
|
|
Característica da tensão de entrada |
Escala |
3×220V/380V (diretamente), 3×57.7V/100V (conecte pelo CT) |
|
Impedância |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Capacidade de sobrecarga permitida |
1,2 tempos contínuos |
|
|
Característica da corrente de entrada |
Escala: |
1A, 5A (opcional) |
|
Impedância: |
<0.1Ω |
|
|
Capacidade de sobrecarga permitida: |
1,2 tempos contínuos, 10 times/1 em segundo |
|
|
Capacidade de contato de relé |
220VAC/5A, 30VDC/5A |
|
|
Relação de comunicações |
RS485, baudrate opcional, máximo 19200bps |
|
|
Protocolo de comunicação |
MODBUS RTU |
|
|
Compatibilidade eletromagnética |
Conforma-se para classificar o Ⅲ do IEC |
|
|
Resistência de isolação |
>50MΩ |
|
|
Tensão de withstand de frequência de poder |
AC2kV/1min
|
|
|
Poder inteiro |
<5VA |
|
|
Fonte de alimentação |
90 a 260VAC/DC |
|
|
Temperatura de trabalho |
-20℃ ~ ℃ +70 |
|
|
Dimensões |
96x96x72 (milímetro), 96x96x120 (milímetro) (com módulo de expansão) |
|
|
Peso |
0,5 quilogramas |
|
Verificador do parâmetro do poder PMC200
Funções e características
|
Medida do parâmetro |
Qualidade do poder |
|
|
Corrente/tensão Poder ativo/reativo/aparente Fator de poder/frequência Fase e linha neutra Linha do fio e linha de fase 3 fases e fase monofásica 3 fases e fase monofásica |
Análise de harmônico da distorção de harmônico/31 vezes Corrente e tensão/corrente e tensão |
|
|
Protocolo de comunicação |
|
|
|
RS485/MODBUS |
|
|
|
Exposição |
|
|
|
Exposição de STN LCD com tela/pulso de disparo de tempo real grandes Dia do ano/mês/hora/minuto/em segundo |
|
|
|
Medida da energia |
Outro |
|
|
Energia do Active do entrada/saída Energia reativa do entrada/saída Energia aparente 1 saída de pulso do canal 1 saída de pulso do canal |
Atualização em linha |
|
|
Módulo de entrada de uma comunicação remota Entrada de uma comunicação remota de 8 canais Definição do tempo da variável de estado: até 1 Senhora Log de 100 eventos de SOE |
|
|
|
Estatísticas da procura |
Módulo de saída do relé |
|
|
Atual Poder ativo/reativo/aparente Valor atual e máximo. Valor atual e máximo. |
Saída do relé de 4 canais Ajuste de alarme programável de exceder o limite De controle remoto |
|
|
Taxa da restauração |
Módulo de entrada análoga e de saída |
|
|
8 fases da restauração; Uma taxa de 4 restaurações pode ser ajustada |
1 medida da entrada análoga do canal para C.C. 4-20mA 1 medida da entrada análoga do canal para C.C. 0-5V Saída análoga de 2 canais para C.C. 4-20mA |
|
|
Máximo e mínimo |
|
|
|
Grave o máximo, mínimo e época de todos os parâmetros da medida |
Módulo de comunicação |
|
|
a) Módulo de comunicação RS232 b) Módulo de comunicação Profibus-DP c) Módulo da expansão dos ethernet do TCP/IP
|
|
|
|
Log de evento |
|
|
|
Log de 100 eventos de SOE/definição de tempo: até 1 Senhora |
|
|
|
