| Nome da marca: | Kingsine |
| Número do modelo: | K3063i |
| MOQ: | 1 grupo |
| preço: | negociável |
| Tempo de entrega: | 15 dias de trabalho |
| Condições de pagamento: | L/C, T/T |

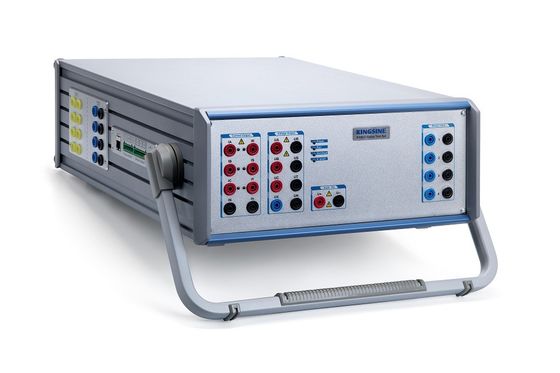

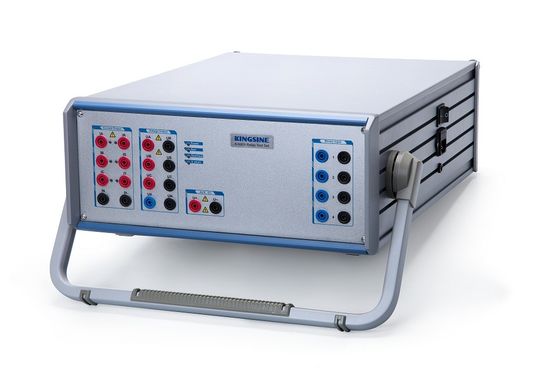

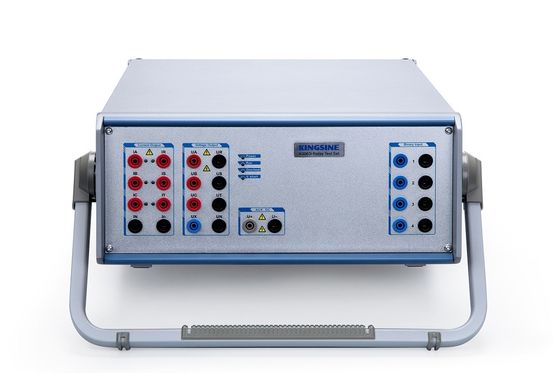

Elevada precisão e grupo do teste do relé de 6 fases e ferramenta poderosos da comissão;
Poder & precisão em um único PACOTE, 6x35A, saídas 4x310V análogas;
Os moldes deexpansão da biblioteca do teste;
| ● | Aplicações de teste universais do relé |
| ● | 10 6x35A & 4x310V)saídasdos canais (, oscanaisdecadasaídasãocontroleindependenteesimultâneodosvaloresdamagnitude, doângulodefaseedafrequência, decapazesde injetarC.C., ondadesenodaC.A.eatéosharmônicos60x. |
| ● | Simulador variável da bateria, C.C. 0-350V, 140 watts máximo. |
| ● | Apoio transiente do jogo a 3KHz |
| ● | Funcionam inteiramente os módulos de teste do software de KRT |
| ● | Módulos e moldes gráficos do teste para testar de vários relés |
| ● | Facilidade de testes rápida do relé na modalidade manual |
| ● | Testes do tiro/busca/verificação, do ponto & do clique |
| ● | Facilidade da importação & da exportação de RIO/XRIO |
| ● | Ligar para criticar o teste (SOTF) |
| ● | Modelo do sistema de energia para testes dinâmicos |
| ● | Exposição de vetor em linha |
| ● | Os resultados da análise automáticos supõem |
| ● | Criação automática do relatório de teste |
| ● | Testes fim-a-fim da sincronização inerente de GPS |
| ● | o Anti-grampeamento detecta, fiação errada conecta a proteção do alarme e da auto-proteção, da sobrecarga e do superaquecimento |
| ● | garantia 3-Years do reparo livre e da manutenção de vida |
| ● | Peso leve, <1>9,5quilogramas |
| ● | Elevação de software livre |
| ● | Calibração do medidor da energia (medidores mecânicos & eletrônicos) |
| Artigos | ANSI® não. |
| Relé de proteção da distância | 21 |
| Relés da sincronização ou da synchronism-verificação | 25 |
| Relés de Undervoltage | 27 |
| Relés direcionais do poder | 32 |
| Relés da tendência ou do underpower | 37 |
| Relés negativos da sobrecarga da sequência | 46 |
| Sobrecarga/relés à terra da falha | 50 |
| Sobrecarga inversa do tempo/relés à terra da falha | 51 |
| Relés do fator de poder | 55 |
| Relés da sobretensão | 59 |
| Relés da tensão ou do equilíbrio atual | 60 |
| Relés direcionais da sobrecarga | 67 |
| Relés à terra direcionais da falha | 67N |
| Relés da sobrecarga da C.C. | 76 |
| relés de proteção da medição ou da para fora--etapa do Fase-ângulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Relés da frequência | 81 |
| Relés de proteção da sobrecarga do motor | 86 |
| Relés de proteção diferenciais | 87 |
| Relés direcionais da tensão | 91 |
| Relés direcionais da tensão e do poder | 92 |
| Relés de tropeço | 94 |
| Relés de regulamento da tensão | |
| Relés de Overimpedance, Z> | |
| Relés de Underimpedance, Z | |
| Relés do tempo de atraso |
| Saídas da tensão | ||
| Escala & poder da saída | 4 C.A.do×310 V (L-N) | 124 VA máximos cada um |
| C.C. de 3×350 V (L-N) | 140 W máximo cada um | |
| Precisão | ±2milivolt @ <2v ac=""> <0> <0> | |
| C.C. de ±10mV <5v>@ C.C. de ±0.5% @ ≥5V |
||
| Escala da tensão | Escala I: 30V | |
| Escala II: 310V | ||
| Escala automática | ||
| Offset da C.C. | <>tipode 10milivolt. / <>60 guar domilivolt | |
| Definição | 1mV | |
| Distorção | <0>Tipode 15%. / <0>05% guar. | |
| Saídas atuais | ||
| Escala & poder da saída | C.A.de 6×35A (L-N) | 450 VA máximos cada um |
| 3×70umaC.A.(2L-N) | 850 VA máximos cada um | |
| C.A. 1×100A (6L-N) | VA 1200 máximo | |
| C.C. 3×20A (L-N) | 300W máximo cada um | |
| Precisão | ±1miliampère @ <0> <0>Tipode 2%Rd+0.01Rg. @ C.A. 0.5A~35A <0>Guarde 05%Rd+0.02Rg. @ C.A. 0.5A~35A |
|
| C.C. de ±5mA <1a>@ C.C. de ±0.5% @ ≥1A |
||
| Escala atual | Escala I: 3A | |
| Escala II: 35A | ||
| Escala automática | ||
| Offset da C.C. | <3ma Typ=""> | |
| Definição | 1mA | |
| Distorção | <0>Tipode 25%. / <0>07% guar. | |
| Ângulo da frequência & de fase | ||
| Escala de frequência | DC~1KHz, transeunte 3KHz | |
| Precisão da frequência | ±0.5ppm | |
| Definição da frequência | 0,001 hertz | |
| Escala da fase | -360°~360° | |
| Precisão da fase | <0>tipode 2°. / <0> | |
| Definição da fase | 0.001° | |
| Fonte auxiliar da tensão de C.C. (simulador da bateria) | ||
| Escala | 0~350V @ 140 W máximos | |
| Precisão | guar 0.5%Rg. | |
| Entrada binária | ||
| Quantidade | 8pairs | |
| Tipo | molhado/seco, até a entrada 300Vdc máxima | |
| Definição de tempo | 10us | |
| Taxa de amostra | 10KHz | |
| Tempo de Debounce | 0~25ms (o software controlou) | |
| Escala de tempo | Infinito | |
| Erros do tempo | ≤1s de ±1ms @,±0.1%@>1s | |
| Isolamento galvânico | Isolado cada um emparelha-se | |
| Saída binária (tipo do relé) | ||
| Quantidade | 4pairs | |
| Tipo | Contatos de relé livres potenciais, software controlado | |
| C.A. da capacidade da ruptura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| C.C. da capacidade da ruptura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Saída binária (tipo do semicondutor) | ||
| Quantidade | 4pairs | |
| Tipo: | Aberto-coletor, tipo homem da combinação | |
| C.C. da capacidade da ruptura | 5~15Vdc/5mA, 10mA máximo | |
| Tempo de resposta: | 100us | |
| Sincronização | ||
| Modo da sincronização | GPS, tipo conector de SMA da antena | |
| Fonte & ambiente de alimentação | ||
| Tensão entrada nominal | Uma C.A. de 110 V/220/230V, apontou | |
| Tensão entrada permissível | 85~264Vac, 125~350VDC, auto-protetor | |
| Frequência nominal | 50/60Hz | |
| Frequência permissível | 45Hz~65Hz | |
| Consumo de potência | VA 1500 máximo | |
| Tipo de conexão | Soquete padrão 60320 da C.A. | |
| Temperatura de funcionamento | -10℃~55℃ | |
| Temperatura de armazenamento | -20℃~70℃ | |
| Umidade | <95> | |
| Outro | ||
| Conexão de PC | RJ45 ethernet, 10/100M | |
| Terminal aterrando | soquete da banana de 4mm | |
| Peso | 19,5 quilogramas | |
| Dimensões (W x D x H) | 360×450×140 (milímetros) | |
| O hardware da calibração do medidor da energia está pronto, ser ativo | |
| Uso do sensor | Medidores mecânicos/medidores eletrônicos |
| Saída do sensor | Alavanca alta: >4.5V, de baixo nível:<0> |
| Entrada do pulso | 1 porto de entrada do pulso, nível elevado 5Vdc válido somente. |
| Escala do pulso | máximo da entrada do pulso 500KHz. |
| Saída de pulso | 1 saída do transistor, Aberto-coletor, 5Vdc/5mA |
Pedir
| Modelo | Saídas atuais | Saídas da tensão | Função opcional |
| K3066i | 6×35A @ 450VA máximo 3×70A @ 850VA máximos |
7×310V @ 90VA máximos | ●Medidor Cal da energia. |
| K3063i | 6×35A @ 450VA máximo 3×70A @ 850VA máximos |
4×310V @ 124 VA máximos | |
| K3030i | 3×35A @ 450VA máximo | 4×310V @ 124 VA máximos |
