| Nome da marca: | Kingsine |
| Número do modelo: | KF900 |
| MOQ: | 1 conjunto |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

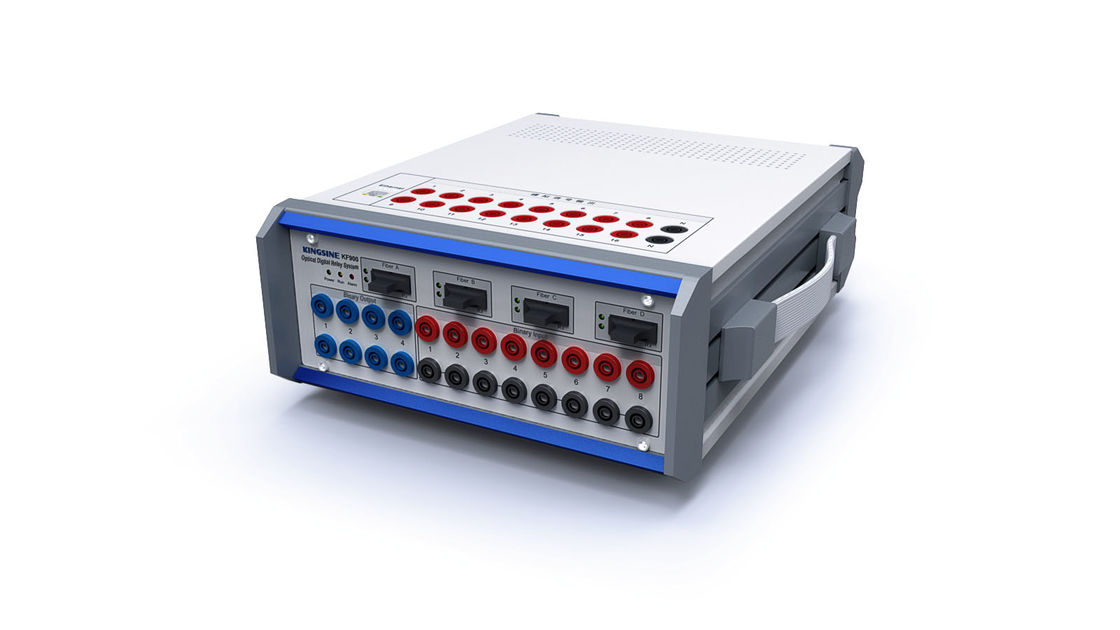

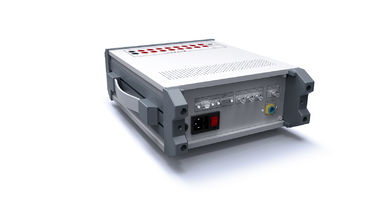

Sistema de teste de retransmissão digital óptica, 50Hz / 220V / 850nm KF900
1- Teste fácil.
2. menu de operação, operação simples
3.Norma IEC60044-7/8
4. comprimento de onda: 850 nm
* Com quatro interfaces Ethernet de fibra e uma interface de saída FT3 dedicada de 3 vias
* De acordo com o formato de quadro IEC61850-9-1 ou IEC61850-9-2 e enviar amostras formato de quadro FT3 ou publicar / subscrever mensagens GOOSE,
* O valor da amostra de saída ou GOOSE pode ser definido livremente,
* Dispõe de 12 canais de saída analógica de sinal fraco, para alcançar uma variedade de proteção relay, dispositivos de monitorização e controlo, teste de caixa de operação inteligente.
Características da função
Fornecer soluções de ensaio completas para vários dispositivos de proteção e dispositivos de automação de relé IEC61850 para todos os utilizadores de energia.
Fornecer 4 pares de interface óptica 100Base-FX, 3 (FT3) ST saída óptica, suporte EC61850-9-1, EC61850-9-2, EC6004-7/8 (FT3) e Goose teste de saída de mensagem digital óptica
A procissão de entrada binária analógica convencional é compatível, fornecendo 8 pares de entrada binária analógica e 4 pares de saída binária
Fornecer 1 interface RG-B/PPS, pode aceder ao sinal de tempo RG-B ou PPS que se sincroniza com o relógio síncrono GPS.
Parâmetro técnico
|
Input binário
|
|
|
- Não, não.
|
8 pares |
|
Característica de entrada |
0V ~ 250V (DC) ou sem contato (identificado automaticamente) |
|
Frequência da amostragem |
10 kHz |
|
Resolução do tempo |
100 μs |
|
Tempo máximo de medição |
1.50×105 s |
|
Erro de tempo |
± 1 ms (0,001 s ̇ 1 s) ± 0,1% ((1s ≈ 1,50 × 105 s) |
|
Configure o intervalo de tempo de descolagem (definido pelo software) |
0ms 25ms |
|
Isolamento elétrico |
8 pares de isolamento elétrico de entrada |
|
Parâmetro de impedância de limiar (sem contatos) |
5 kΩ... 13 kΩ
|
|
Interface de sincronização (GPS) |
|
|
|
Dispositivo de sincronização por satélite KSGGPS) é opcional; Interface de sincronização de código B (RS485) |
|
Output binário |
|
|
- Não, não. |
4 pares |
|
Tipo |
com um diâmetro não superior a 50 mm, |
|
Capacidade AC |
Vmax:250V (DC) /Imax:3A |
|
Capacidade de CC |
Vmax:250V (DC) /Imax:1A |
|
Fornecimento de energia |
|
|
Voltagem nominal |
220V ((AC) |
|
Voltagem permitida |
100 V~240 V ((AC) |
|
Frequência nominal |
50 Hz |
|
Frequência permitida |
40 ~ 60 Hz |
|
Corrente |
1A (máximo) |
|
Interface FT3 |
|
|
Usando o padrão |
IEC60044-7/8 |
|
Terminal N o. |
3 pares |
|
Tipo de interface |
S.T. |
|
Comprimento da onda |
850 nm |
|
Tipo de fibra óptica |
62.5/125μm, multi-modo |
|
Distância de transmissão |
1 km |
|
Interface de comunicação Ethernet |
|
|
Tipo |
10/100 Base-TX ((10/100 Mbit, par torcido/ auto cruzado) |
|
Portão n.o. |
1 par |
|
Tipo de interface |
RJ45 |
|
Tipo de cabo |
5 pares de pares torcidos |
|
Indicação do Estado |
Luz verde LED: ligação eficaz LED amarelo (flash): comunicação de dados |
|
Interface de comunicação por fibra óptica |
|
|
Tipo |
100Base-FX ((100Mbit, fibra óptica, duplex completo) |
|
Portão n.o. |
4 pares |
|
Tipo de interface |
SC |
|
Tipo de cabo |
62.5/125μm (fibra multimodo laranja) |
|
Comprimento da onda |
1300 nm |
|
Distância de transmissão |
> 1 km |
|
Indicação do Estado |
SPD verde ((luz): ligação eficaz Link/AcT yellow ((flicker): comunicação de dados |
|
Ambiente operacional |
|
|
Temperatura de funcionamento |
-10°C+50°C |
|
Temperatura de armazenamento e transporte |
-20°C+70°C |
|
Humidade |
Humidade relativa de 5~90% sem condensação
|
