Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | testes de relé,teste de relé eléctrico,51 Relay Protection |
||
|---|---|---|---|
50 / Proteção de 51 relés
Tecnologia original do interruptor de alimentação e do amplificador
4 pares da saída do binário
Poder: 2000VA
tensão de 7 fases (L-N) output
Software amigável do PC para a operação fácil!

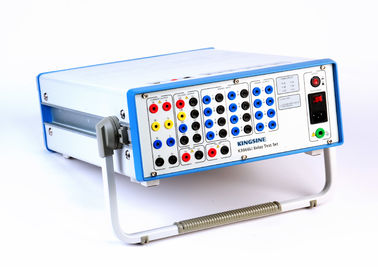

O verificador do relé da série K30 é extremamente projeto para o usuário ultramarino, com software amigável do PC como sua necessidade, características originais e as funções ajudam-no toda a maneira!
1. O sistema original da autoproteção assegura a proteção poderosa quando o instrumento se está operando, parada automática a saída quando a rede é anormal;
2. a tecnologia original do interruptor de alimentação e do amplificador, assim que a precisão da saída e a eficiência e o fator de poder é aumentada, que se conforma à tendência internacional de economias e de proteção ambiental da energia;
3. Com função do alarme de testes aterrando do alojamento e da entrada externo da tensão, para garantir a segurança pessoal;
4. Dois em uma do medidor e da fonte, com função de testes internos e externos, auto-calibração, oscilógrafo, e a duração de cada oscilógrafo alcançam 50S (função opcional);
5. ofereça C.C. auxiliar independente aos dispositivos testados, 0 ~ 300V/0.6A (Poleless e ajustável);
6. a função do transdutor e a energia medem testes (função opcional);
7. função de monitoração original de teste da saída da oferta da relação e função deseguimento, análise das ajudas mais na hora;
Dados técnicos de K3066Li
|
Geradores da tensão |
||
|
Ajuste Escala |
C.A. 7-phase (L-N) |
7 x 0… 300 V |
|
C.A. da 2-fase (L-L) |
2 x 0… 600 V |
|
|
Poder |
C.A. 7-phase (L-N) |
7 x 110VA, em 0… 300 V |
|
C.A. da 2-fase (L-L) |
2 x 220VA, em 0… 600 V |
|
|
Precisão |
<0> em 0… 300 V <0> em 0-300V |
|
|
Definição |
1mV |
|
|
Geradores atuais |
||
|
Ajuste Escala |
C.A. 6-phase (L-N) |
6 x 0… 30 A |
|
C.A. da 3-fase (2L-N) |
3 x 0… 60 A (agrupe UM II B) |
|
|
C.A. 1-phase (3L-N) |
1 x 0… 180 A |
|
|
Poder |
C.A. 6-phase (L-N) |
6x 450VA, em 0… 30A |
|
C.A. da 3-fase (2L-N) |
3x 600VA, em 0… 60A (agrupe UM II B) |
|
|
C.A. 1-phase (3L-N) |
VA 1 x 1500, em 0… 180A (máximo) |
|
|
Precisão |
<0> <0> |
|
|
Definição |
1mA |
|
|
Geradores, gerais |
||
|
Frequência |
Escala |
0… 1000 hertz |
|
Precisão/tração |
Erro <> Erro <> Erro <> |
|
|
Definição |
0.001Hz |
|
|
Fase |
Escala |
- 360°… +360° |
|
Precisão/tração |
Erro <> |
|
|
Definição |
0.1° |
|
|
Temporizador |
Escala |
Infinito |
|
Precisão/tração |
Erro<0> |
|
|
Geradores da C.C. |
||
|
Escalas da tensão |
0… 300V/110W |
|
|
Escalas atuais |
0… 20A/300W |
|
|
Precisão |
<0> <0> |
|
|
<0> <0> |
||
|
Definição |
1mA; 1 milivolt |
|
|
Fonte auxiliar da C.C. |
||
|
Escala |
0… 300V/110W |
|
|
Entradas binárias |
||
|
Número |
8 pares |
|
|
Tensão compatível |
C.C. 10V… 250V |
|
|
Saídas binárias |
||
|
Número |
4 pares |
|
|
Capacidade |
250V/3A AC/DC |
|
|
Sincronização |
||
|
Modo da sincronização |
GPS |
|
|
Harmônico |
||
|
Tempos da sobreposição do harmônico |
2… 20 vezes |
|
|
Fonte de alimentação |
||
|
Tensão de entrada nominal |
C.A. 85V… 264V |
|
|
Poder |
2000VA |
|
|
Frequência nominal |
47Hz….65Hz |
|
|
Circunstâncias ambientais |
||
|
Temperatura da operação |
°C 55 de -5°C… |
|
|
Temperatura de armazenamento |
°C 75 de -20°C… |
|
|
Escala de umidade |
5%… 90 %, não-condensando-se |
|
|
Peso |
17,5 QUILOGRAMAS |
|
|
Dimensões |
480 (D)×140 (W)×360 (h) milímetro |
|
|
Conexão de PC |
RJ45 |
|
Teste do relé de proteção da série K30 ajustado:
|
Modelo |
Canais |
Saídas da C.A. |
|
K3063i/K3063Li |
10 canais de saída |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 canais de saída |
3*30A/4*300V |
|
K3066 |
13 canais de saída |
6*20A/3*40A/7*130V |
|
K3063 |
10 canais de saída |
6*20A/3*40A/4*130V |
|
K3040 |
7 canais de saída |
3*40A/4*130V |
|
K3030 |
7 canais de saída |
3*30A/4*130V |
Funções principais:
|
Artigos |
IEEE (R) não. |
|
Relé da sincronização |
|
|
Falha transplay |
|
|
Sincronização de GPS |
|
|
Relés da sobrecarga |
50/76 |
|
Relés inversos da sobrecarga do tempo |
51 |
|
Relés da tendência |
37 |
|
Relés à terra da falha |
50 |
|
Relés direcionais da sobrecarga |
67 |
|
Relés à terra direcionais da falha |
67N |
|
Relés da sobretensão |
59 |
|
Relés de Undervoltage |
27 |
|
Relés direcionais da tensão |
91 |
|
Relés direcionais do poder |
32 |
|
Relés do fator de poder |
55 |
|
Proteção diferencial (circuitos diferenciais) |
87 |
|
Equipamento da proteção da distância (fase na fase) |
21 |
|
Relés negativos da sobrecarga da sequência |
46N |
|
Proteção da sobrecarga do motor |
51/86 |
|
Dispositivos reclosing automáticos |
79 |
|
Relés de tropeço |
94 |
|
Relés de regulamento da tensão |
|
|
Relés de Overimpedance, Z> |
|
|
Relés de Underimpedance, Z |
|
|
Relés do tempo de atraso |
|
