Medidor de poder multifuncional IP52/0.05Hz da rede trifásica PMC180N

large.img.alt
small.img.alt small.img.alt

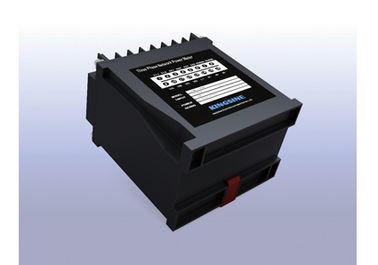

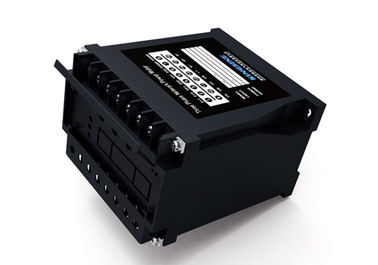

Imagem Grande :  Medidor de poder multifuncional IP52/0.05Hz da rede trifásica PMC180N

Detalhes do produto:
Lugar de origem: China
Marca: Kingsine
Certificação: ISO9001,CE
Número do modelo: PMC180N
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Tempo de entrega: quinze dias úteis
Termos de pagamento: T/T com antecedência, L/C
Habilidade da fonte: 5000PCS/mês.
Descrição de produto detalhada
Realçar:

Sistema de vigilância da qualidade do poder

,

analisador portátil da qualidade do poder



Medidor de poder multifuncional IP52/0.05Hz da rede trifásica PMC180N



Escolha/sistema trifásico da C.A.
tensão 220
Análise da qualidade do poder



Medidor de poder trifásico da rede de PMC180N

  • Termine a medida do parâmetro do poder, medida da energia, uma tensão de 31 ordens/uma análise harmônico atual.

  • Alerta de cruzamento do ponto inicial para o parâmetro do poder, monitoração em linha.

  • Medidor multifuncional sem o painel da operação do LCD, saída opcional da função do transdutor.

  • Protocolo padrão do apoio MODBUS-RTU, uma comunicação RS485.


Vista geral


 O medidor de poder trifásico da rede de PMC180N é um medidor multifuncional sem o painel da operação do LCD. Adota o microprocessador da dissipação de baixa potência, pode parâmetro completo de medição do poder, medida da energia, e 31 pede a tensão/a análise harmônico atual. Tem o porto de saída análoga opcional, pode combinar a procura da função do transdutor. Tem o porto de comunicação RS-485 e poderia facilmente ser integrado a todo o sistema de distribuição inteligente do poder. PMC180N tem a função prática, uso fácil, manutenção fácil. Pode usar-se para monitorar e controle do equipamento no local, fornece o apoio de medição & de teste ao especialista da aplicação do poder, fornece o base de dados ao SCADA e a grade esperta, fornece a base científica para a gestão de energia inteligente.



Características da função



Características da função

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180 MIM

PMC180N

Valor virtual real instantâneo













Atual

Fase monofásica & linha neutra





Tensão

Linha/linha & fase/linha





Frequência









Poder ativo

Fase trifásica & monofásica







Poder reativo

Fase trifásica & monofásica









Fator de poder

Fase trifásica & monofásica







Energia













Energia ativa









Energia reativa









Qualidade do poder













Distorção de harmônico

Corrente & tensão









análise de harmônico de 31 ordens

Tensão & corrente









Uma comunicação













Protocolo de RS485 /MODBUS

Exposição













Exposição de diodo emissor de luz



Outro













DI 2-channel



2-channel FAZEM



1 canal AO: 4-20Ma

2-channel limita o alarme

Elevação em linha do programa de apoio



Parâmetro técnico



Características elétricas

Tipo da medida



Sistema trifásico da C.A. do três-fio

Sistema de quatro fios trifásico da C.A.



Taxa de amostra: 64 vezes pelo cysle

Os dados refrescam a taxa

1S

Precisão da medida

Atual

0,5%

Tensão

0,5%

Poder

0,5%

Frequência

0.05Hz

Energia ativa

1,0%

Energia reativa

2,0%

AO

1%

Características da tensão de entrada

Tensão de medição

Sobrecarga permitida

3 X 220/380V (conectados diretamente)



3 X 57.7/100V (conectados pelo CT)



Impedância da entrada

1,2 vezes/contínuos

Tensão de medição

1.8MΩ

Característica da corrente de entrada

Corrente de medição

5A ou 1A (conectado pelo CT)



Sobrecarga permitida

1,2 vezes/contínuos

Impedância da entrada

<0>

saída da C.C. 4-20mA



 Tensão do circuito aberto

15VDC

Capacidade de carga

≤500Ω

Tensão isolada

2KV

Fonte de alimentação de trabalho

C.A.

85~265 VAC/45-65Hz

C.C.

100~300 VDC

Dissipação de poder

<>

Propriedades mecânicas

Peso

0.5kg

Categoria da proteção do IP

IP52

Tamanho

110 x 75 x 72 milímetros ou 110 x 75 x 120 milímetros

Temperatura de funcionamento

-40~70℃

Temperatura de armazenamento

-50~85℃

Humidade relativa

5% - 90%RH, nenhuma condensação

Compatibilidade electrónica

Interferência da descarga eletrostática

IEC 61000-4-2, nível 4

Grupo de pulso transiente anti-rápido

IEC 61000-4-4, nível 4

Anti-impacto

IEC 61000-4-5, nível 3

campo magnético da Anti-frequência

IEC 61000-4-8, nível 3

Desempenho bonde da isolação

Resistência de isolação

GB/T13729, >50MΩ

Tensão de withstand da frequência

GB/T13729, C.A. 2KV 50Hz /1min

Tensão de impulso

GB/T13729, 5KV, 1.2/50us
