Medidor de poder multifuncional trifásico/que monitora o medidor PMC72

China Medidor de poder multifuncional trifásico/que monitora o medidor PMC72 fornecedor
Medidor de poder multifuncional trifásico/que monitora o medidor PMC72 fornecedor

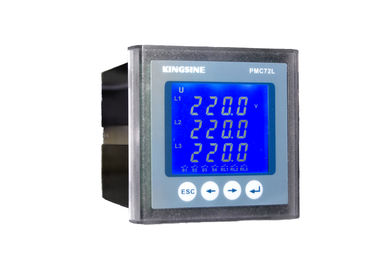

Imagem Grande :  Medidor de poder multifuncional trifásico/que monitora o medidor PMC72

Detalhes do produto:

Lugar de origem: Shenzhen, China.
Marca: KINGSINE
Certificação: ISO9001:2008 CE SGS
Número do modelo: PMC72L

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 10pcs
Tempo de entrega: 15 dias
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada



Medidor de poder multifuncional trifásico/que monitora o medidor PMC72



Exposição grande do LCD com luminoso azul
Variação da temperatura larga
Exposição larga do ângulo



 Características da função

  • Adota 22 que o ANÚNCIO para consegue a medida elétrica do parâmetro, energia elétrica que mede, alcance dinâmico largo, precisão alta;
  • Monitoração elétrica do alarme do sobre-limite do parâmetro, associação do relé da saída do alarme;
  • Apoie 2 o canal DI/DO, 1 saída de pulso da energia elétrica do canal;
  • Apoie o protocolo padrão de MODBUS-RTS, uma comunicação RS-485.

Vista geral



          O medidor de monitoração bonde trifásico da série PMC72 adota o contraste grande, alto do tipo painel LCD, bonito do segmento e; Com o processador de alta velocidade como o núcleo, medida de parâmetros bondes usando 22 o ANÚNCIO, energia elétrica que mede, alcance dinâmico largo, precisão alta. Pode opcional configurar o vário binário, relé, módulo de comunicação RS-485, pode facilmente cumprir a integração do vário sistema de distribuição inteligente.



Modelo da série

  • Medidor atual digital trifásico de PMC72-I
  • Medidor digital trifásico da tensão de PMC72-U
  • Medidor de poder digital trifásico de PMC72-P
  • Medidor digital trifásico do fator de poder de PMC72-C
  • Medidor de monitoração bonde trifásico de PMC72-Z
  • Medidor trifásico da corrente do painel LCD de PMC72L-I PMC72-L-I
  • Medidor trifásico da tensão do painel LCD de PMC72L-U PMC72L-U
  • Medidor de poder trifásico do painel LCD de PMC72L-P PMC72L-P
  • Medidor trifásico do fator de poder do painel LCD de PMC72L-C PMC72L-C
  • Medidor de monitoração bonde trifásico de PMC72L-Z PMC72L-Z

Aplicações

  • Sistema industrial da automatização da distribuição
  • Sistema auxiliar do central elétrica
  • Sistema da automatização da subestação
  • Sistema de gestão da energia
  • Engenharia elétrica da mansão inteligente
  • Engrenagem de interruptor da alta & baixa tensão

Características da função



Modelo do produto

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

Valor virtual real instantâneo











Fase monofásica atual & linha neutra





Linha da tensão/linha & fase/linha





Frequência









Fase do poder ativo 3 & fase monofásica







Fase do poder reativo 3 & fase monofásica









Fase do fator de poder 3 & fase monofásica







Energia











Saída de pulso ativa do canal da energia 1









Energia reativa









Uma comunicação











Protocolo de MODBUS-RTU

Exposição











LCD ou diodo emissor de luz

Outro











Elevação em linha do programa de apoio

Função opcional











1 canal RS-485

DI 2-channel

2-channel FAZEM

2-channel limita o alarme





Parâmetro técnico



Características elétricas

Tipo da medida

Sistema trifásico da C.A. do três-fio

Sistema de quatro fios trifásico da C.A.



Taxa de amostra: 64 vezes pelo ciclo

Os dados refrescam a taxa

1S

Precisão da medida

Atual

0,5%

Tensão

0,5%

Poder

0,5%

Frequência

0.05Hz

Energia ativa

1,0%

Energia reativa

2,0%

AO

1%

Características da tensão de entrada



Tensão de medição

3 X 220/380V (conectados diretamente)

3 X 57.7/100V (conectados pelo CT)

Carga permitida

1,2 vezes/contínuos

Impedância da entrada

1.8MΩ

Característica da corrente de entrada

Corrente de medição

5A ou 1A (conectado pelo CT)

Carga permitida

1,2 vezes/contínuos

Impedância da entrada

<0>

Entrada binária

Tensão de funcionamento

Contato seco passivo (fonte de alimentação de built-in+15VDC)

Impedância da entrada

5KΩ

Tensão do isolamento

2KV

Saída do relé

Tipo de nó

Choque mecânico

Capacidade do nó

220 VAC/5A 30 VDC/5A

Fonte de alimentação de trabalho

C.A.

85~265 VAC/45-65Hz

C.C.

100~300 VDC

Dissipação de poder

< 3W="">

Propriedades mecânicas

Peso

0.5kg

Categoria da proteção do IP

Painel IP52, corpo IP30

Tamanho

72X 72 x 95mm

Temperatura de funcionamento

-10~55℃

Temperatura de armazenamento

-20~70℃

Humidade relativa

5% - 90%RH, nenhuma condensação

Compatibilidade electrónica

Interferência da descarga eletrostática

IEC 61000-4-2, nível 4

Grupo de pulso transiente anti-rápido

IEC 61000-4-4, nível 4

Anti-impacto

IEC 61000-4-5, nível 3

campo magnético da Anti-frequência

IEC 61000-4-8, nível 3

Desempenho bonde da isolação

Resistência de isolação

GB/T13729, >50MΩ

Tensão de withstand da frequência

GB/T13729, C.A. 2KV 50Hz /1min

Tensão de impulso

GB/T13729,5KV, 1.2/50us



Guia da seleção



ESPECIFICAÇÃO:  PMC72A-B-C-D-E-F

Uma especificação modelo:

PMCL

Exposição do LCD

PMC72

Indicação digital

B significa o tipo

Mim

Medidor da corrente da 3-fase

U

Medidor da tensão da 3-fase

P

Medidor de poder da 3-fase

C

Medidor do fator de poder da 3-fase

Z

Poder da 3-fase que monitora o medidor

Tensão avaliado da medida dos meios de C, atual

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

Frequência do sistema de D

1

50Hz

2

60Hz

Fonte de alimentação de trabalho de E

1

100~300VDC, 85~265VAC/45~65Hz

Função opcional de F

S

entrada do binário 2-Channel

R

saída do relé 2-Channel

C

1 canal RS485



Exemplo: o modelo da ordem é: PMC72L-I-3-1-1-SR

Significa que PMC72L exposição que de diodo emissor de luz de 3 fases o medidor atual avaliou a medição é 220/380V 5A, frequência 50Hz do sistema, a fonte de alimentação é 85~265VAC/45~65Hz, a opção é entrada de 2 canais e saída binárias do relé de 2 canais.
