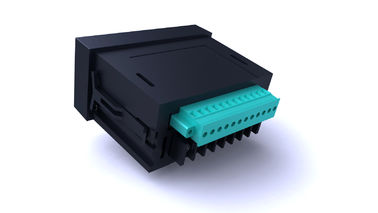

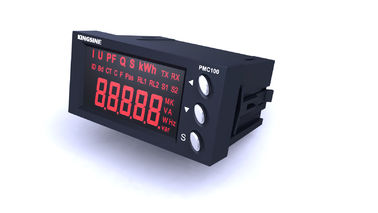

O medidor de poder de Digitas Mutifunctional, DI 2-Channel/FAZ PMC100
Medida do parâmetro da fase monofásica e medida elétricas da energia
Monitoração em linha do alarme bonde do limite do parâmetro, saída do alarme da importância do relé
Apoie 2 o canal DI/DO, possa configurar a saída do transdutor
Apoie MODBUS-RTU, uma comunicação RS485
Vista geral
O medidor de poder digital da fase monofásica da série PMC100 adota exposição de diodo emissor de luz do brilho personalizado, modularized, alto, muito bonito e grande; use o microprocessador da baixa potência como o núcleo, para conseguir a medida do parâmetro e a medida todo-elétricas da energia. Pode opcional configurar o vário binário, relé, relação da saída análoga para conseguir as várias necessidades do usuário; integra portos de comunicação RS-485, pode facilmente cumprir a integração do vário sistema de distribuição inteligente. A função do produto é prática, fácil de usar e manutenção. Pode ser usado na monitoração e no controle no local do equipamento, fornecem a medida do apoio para peritos bondes da aplicação, fornecem a base dos dados para SCADA e a grade esperta, fornece a base da tomada de decisão para a gestão de energia inteligente eficaz.
Características da função
Características da função
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
Valor virtual real instantâneo |
|
|
|
|
|
|
|
Atual |
◆ |
|
◆ |
|
|
◆ |
◆ |
tensão |
◆ |
|
◆ |
|
◆ |
|
◆ |
frequência |
◆ |
|
|
◆ |
|
|
◆ |
poder ativo |
◆ |
|
◆ |
|
|
|
◆ |
poder reativo |
◆ |
|
|
|
|
|
◆ |
fator de poder |
◆ |
◆ |
|
|
|
|
◆ |
Energia |
|
|
|
|
|
|
|
energia ativa |
◆ |
|
|
|
|
|
◆ |
Uma comunicação |
|
|
|
|
|
|
|
Protocolo de RS485 /MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Exposição |
|
|
|
|
|
|
|
Exposição de diodo emissor de luz |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
outro |
|
|
|
|
|
|
|
DI 2-channel |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-channel FAZEM |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
1 canal AO: 4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-channel limita o alarme |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Elevação em linha do programa de apoio |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Parâmetro técnico
Características elétricas |
||
Tipo da medida |
Sistema da C.A. da fase monofásica |
|
|
Taxa de amostra pelo ciclo: 64 vezes |
|
Os dados refrescam a taxa |
1S |
|
Precisão da medida |
Atual |
0,5% |
Tensão |
0,5% |
|
Poder |
0,5% |
|
Frequência |
0.05Hz |
|
Energia ativa |
1,0% |
|
AO |
1% |
|
Características da tensão de entrada |
Tensão de medição |
0~600 V (de acesso direto) |
Sobrecarga permitida |
1,2 vezes/contínuos |
|
Impedância da entrada |
1.8MΩ |
|
Característica da corrente de entrada |
Corrente de medição |
5A ou 1A (através do CT conecte) |
Sobrecarga permitida |
1,2 vezes/contínuos |
|
Impedância da entrada |
<0> |
|
Entrada binária |
Tensão de funcionamento |
12~24 VDC ou 220VAC (fonte de alimentação) |
Impedância da entrada |
12KΩ ou 120KΩ |
|
Tensão do isolamento |
2KV |
|
Saída do relé |
Tipo de nó |
Choque mecânico |
Capacidade do nó |
220 VAC/5A, 30 VDC/5A |
|
saída da C.C. 4-20mA |
Tensão do circuito aberto |
15VDC |
Capacidade de sobrecarga |
≤500Ω |
|
Tensão do isolamento |
2KV |
|
Fonte de alimentação de trabalho |
C.A. |
85~265 VAC/45-65Hz |
C.C. |
100~300 VDC |
|
Dissipação de poder |
<2> |
|
Propriedades mecânicas |
||
Peso |
0.3kg |
|
Categoria da proteção do IP |
painel IP52, corpo IP30 |
|
Tamanho |
96 x 48 x 95,5 milímetros |
|
Temperatura de funcionamento |
-40~70℃ |
|
Temperatura de armazenamento |
-50~85℃ |
|
Humidade relativa |
5% - 90%RH, nenhuma condensação |
|
Compatibilidade electrónica |
||
Interferência da descarga eletrostática |
IEC 61000-4-2, nível 4 |
|
Grupo de pulso transiente anti-rápido |
IEC 61000-4-4, nível 4 |
|
Anti-impacto |
IEC 61000-4-5, nível 3 |
|
campo magnético da Anti-frequência |
IEC 61000-4-8, nível 3 |
|
Desempenho bonde da isolação |
||
Resistência de isolação |
GB/T13729, >50MΩ |
|
Tensão de withstand da frequência |
GB/T13729, C.A. 2KV 50Hz /1min |
|
Tensão de impulso |
GB/T13729, 5KV, 1.2/50us |
