| Nome da marca: | Kingsine |
| Número do modelo: | KF86P |
| preço: | negociável |
| Tempo de entrega: | 15 dias úteis |
| Condições de pagamento: | L/C, T/T |

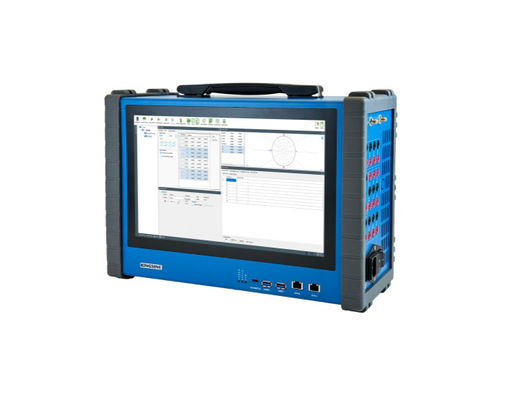

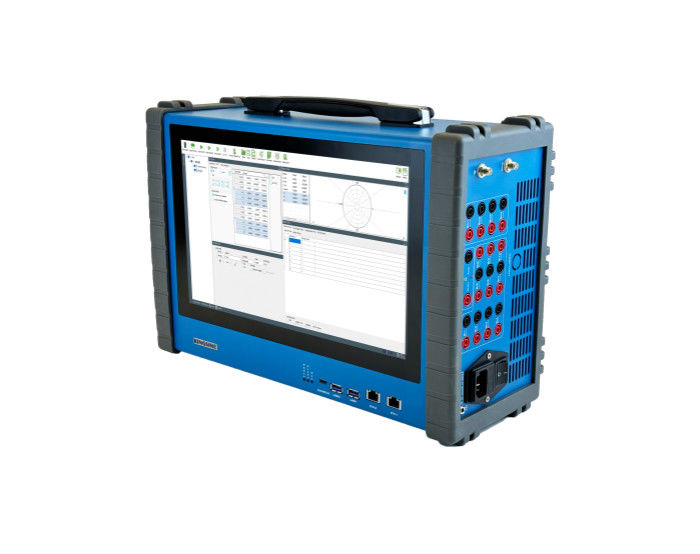

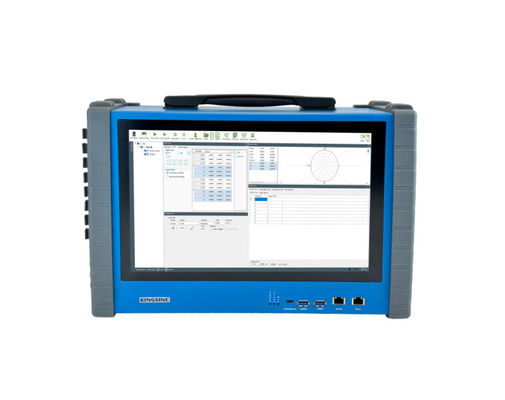

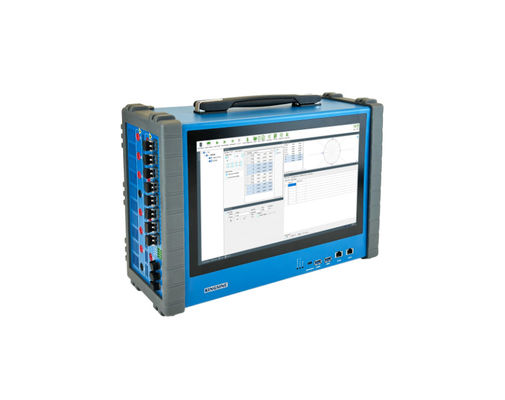

O conjunto de teste universal de relé mais leve e de alta potência do mundo
● Saídas analógicas 6x35A@425VA max e 6x310V@105VA max
● 10 kg de peso, fácil de transportar durante a viagem de avião
● Saída de sinais de baixo nível, ensaio do medidor de energia, calibração do transdutor e capacidade de ensaio IEC61850 opcional.
Descrição
Funções básicas
O KF86P é um conjunto de ensaio portátil de campo multiuso, leve, capaz de testar uma grande variedade de relés de proteção baseados em estado sólido e microprocessador,Relais de sobrecarga do motor, testes IEC61850 e dispositivos de protecção semelhantes.
Característica Avançada
Pontos-chave
Inovador Plug and Play Vantagens do serviço pós-venda:
Para a manutenção pós-venda, apenas a substituição do módulo é necessária. Não há necessidade de calibração de precisão após a substituição do módulo. Uma vez que a montagem estiver completa, o produto pode ser usado diretamente.
Divulgação pública, a estrutura interna é visualizada como mostrado no diagrama seguinte:
Especificações
| Fonte de corrente AC | |
| Amplitude e Potência | 6 ×35A @424VA max por veículo; 3 ×70A @670VA max por veículo; |
| Precisão | < 0,015%Rd+0,005%Rg Tipo. < 0,04%Rd+0,01%Rg Guar. |
| Distância | Faixa I: 3A Faixa II:35A Faixa automática |
| Desvio de corrente contínua | 3 mA Tipo./ < 10 mA Guar |
| Resolução | 1mA |
| Distorção | < 0,025% Tipo / < 0,07% Guar. |
| Resposta ascendente/descendente | < 100us |
| Fonte de corrente contínua | |
| Amplitude e Potência | 3×20A @400W máximo |
| Precisão | ±5mA @ < 1A ±0,2% @ ≥1A |
| Resposta ascendente/descendente | < 100us |
| Fonte de tensão AC | |
| Amplitude e Potência | 6×310V @105VA max por pessoa |
| Precisão | < 0.015%Rd+0.005Tipo Rg. < 0.04%Rd+0.01O Rg Guar. |
| Distância | Faixa I: 30V Faixa II: 310V Faixa automática |
| Desvio de corrente contínua | < 10 mV Tipo./ < 60 mV Guar |
| Resolução | 1 mV |
| Distorção | < 0,015% Tipo / < 0,05% Guar. |
| Resposta ascendente/descendente | < 100us |
| Fonte de tensão CC | |
| Amplitude e Potência | 6×350 V @100W max 3×700V @150W max |
| Precisão | ± 10 mV @ < 5V ±0,2% @ ≥5V |
| Resposta ascendente/descendente | < 100us |
| Frequência e ângulo de fase | |
| Faixa de frequência | DC ~ 1000 Hz, transiente de 3000 Hz |
| Precisão de frequência | ± 0,5 ppm |
| Resolução de frequência | 0.001Hz |
| Faixa de fase | -360°~ 360° |
| Precisão de fase | < 0.02° Tip. / < 0,1° Guar. 50/60Hz |
| Resolução de fase | 0.001° |
| Fornecimento de corrente contínua auxiliar (simulador de bateria) | |
| Distância | 8~ 60Vdc (corrente de carga máxima 1,16A) Precisão < 2% 60 ~ 120Vdc (corrente de carga máxima 0,58A) Precisão < 1% 120~ 350 Vdc (corrente de carga máxima 0.2A) Precisão < 0,5% |
| Potência | > 69W max |
| Resolução | 10 mV |
| Proteção | Proteção contra curto-circuito |
| Protecção contra sobrecarga | - Sim, sim. |
| Isolamento | Isolados de outros terminais |
| Entrada binária | |
| Isolamento elétrico | 10Pares de eléctricos isolados cada |
| Impedância de entrada | 5 kΩ... 13 kΩ(Contato vazio) |
| Característica de entrada | 0 V- Não.300Vdc ou contacto seco (Binário) 1 ~ 4entradasO potencial de rotação pode ser programável) |
| Taxa de amostragem | 10 kHz |
| Resolução do tempo | 10 us |
| Intervalo de medição temporal | infinito |
| Precisão do tempo | ± 1 ms @ < 1 s ± 0,1% @≥1s |
| Tempo de saída | 0-25 ms (controlado por software) |
| Output binário | |
| Quantidade | 4 pares |
| Tipo | Transistores de alta velocidade, controlo por software programável |
| Capacidade de interrupção AC | Vmax:250 V(Ar condicionado)/ Imax:0.5A |
| Capacidade de ruptura de CC | Vmax:250 V(DC)/ Imax:0.5A |
| Isolamento elétrico | Todos os pares isolados |
| TempoSincronizarAção | |
| Sincronização por satélite | 1 × SMA,Utilização para interface de antena GPS Suporte GPS e Satélite Beidou |
| Fibra IRIG-B | 2 × ST,1 para transmissão, 1 para recepção |
| IRIG-B elétrico | 1 × 6Pin terminal Phoenix de 5,08 mm 1 para transmissão, 1 para recepção |
| Sincronização externa do gatilho | 1 × 4Pin 5.08mm Phoenix terminal entrada de disparador externo + saída de disparador externo |
| Erro de sincronização | < 10 us |
| Interface de comunicação | |
| Ethernet | 2 × RJ45,10/100M |
| WIFI | Serviço DHCP WIFI incorporado |
| Porta de série | 1 × RS232 |
| USB | 2 × USB2 |
| Peso e tamanho | |
| Tamanho | 390 mm × 256 mm × 140 mm |
| Peso | 10 kg |
| Exibição | 9.7 polegadas LCD, touch screen |
| Teclado | Chave de número + chave de direção |
| Fornecimento de energia | |
| Voltagem nominal | 220 V/110 V (CA) |
| Voltagem admissível | 85 - 265 VAC; 127 V- Não.350 V ((DC) |
| Frequência nominal | 50 Hz |
| Frequência admissível | 47-63 Hz |
| Corrente | 10A no máximo |
| Consumo de energia | 1200VA máximo |
| Tipo de ligação | Conexão AC padrão 60320 |
| Ambiente de trabalho | |
| Temperatura de funcionamento | - 10- Não.+55 °C |
| Umidade relativa | 5- Não.95%,Não condensados |
| Temperatura de armazenamento | -20°C ~ +70°C |
| Pressão atmosférica |
80 kPa- Não.110 kPa(Altitude igual ou inferior a 2000 m) |
Avanço
| ● | Compatibilidade total com a norma IEC61850 Valor de amostragem e GOOSE; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capaz de emitir simultaneamente valores de amostragem e sinais analógicos, ou de subscrever e publicar mensagens GOOSE e função de E/S binária de contato de retransmissão. |
| ● | Podem ser mapeados até 36 canais de valor de amostragem. |
| Porta de fibra (tipo LC) | |
| Tipo | 100Base-FX (100Mbit, Fiber, duplex completo) |
| Número do porto | 8 pares |
| Modelo de cabo | 62.5/125μm ((Fibra multimodo, laranja) |
| Comprimento de onda | 1310 nm |
| Distância de transmissão | > 1 km |
| Indicação do estado | DOCUP Verde (luzes): ligação activa LinkAcT Amarelo (pintado): troca de dados |
| Saída de sinal de baixo nível | |
| Canais de saída | 10canais, 8 Saídas de tensão + 2 Saídas de corrente |
| Tipo de porta de saída | Terminal de Phoenix |
| Faixa de saída | 8x0~8Vrms; 2x0~20mA |
| Precisão | (0,01~0,8 Vrms/0~2mA): < 0,05% Tipo / < 0,1% Guar. (0,8~8 Vrms/2~20mA): < 0,02% Tipo / < 0,05% Guar. |
| Resolução | 250 μV |
| Armônica ((THD%) | < 0,05% Tipo / < 0, 1% Guar. |
| Faixa de frequências | DC- Não.10,0 kHz, transitório 3KHz |
| Precisão da frequência | 00,002%(Frequência normal) |
| Resolução de frequência | 0.001Hz |
| Faixa de fase | 0- Não.3590,9° |
| Precisão de fase | < 0.02°,50/60 Hz |
| Resolução de fase | ± 0.001° |
| Entrada de medição de CC | ||
| Voltagem de entrada | Distância | 0 ~ ± 10 V dc |
| Input máximo | ± 11 V dc | |
| Precisão | Precisão < 0,05% rg Tipo < 0,02% rg Guar. | |
| Impedância de entrada | 1M ohm | |
| Input corrente | Distância | 0~±1mA / 1~±20mA, alcance automático |
| Input máximo | 600 mA | |
| Precisão | Precisão < 0,05% rg Tipo < 0,02% rg Guar. | |
| Impedância de entrada | 15 ohms | |
| Calibração do medidor de energia | |
| Utilização de sensores | Contadores mecânicos / contadores electrónicos |
| Saída do sensor | Leve alta: > 4,5 V, nível baixo: < 0,2 V |
| Entrada de pulso | 1 porta de entrada de pulso, válida apenas para níveis elevados de 5 Vdc. |
| Faixa de pulsos | 500 kHz de entrada de pulso máximo. |
| Saída de pulso | 1 Saída do transistor, colector aberto, 5Vdc/5mA |
