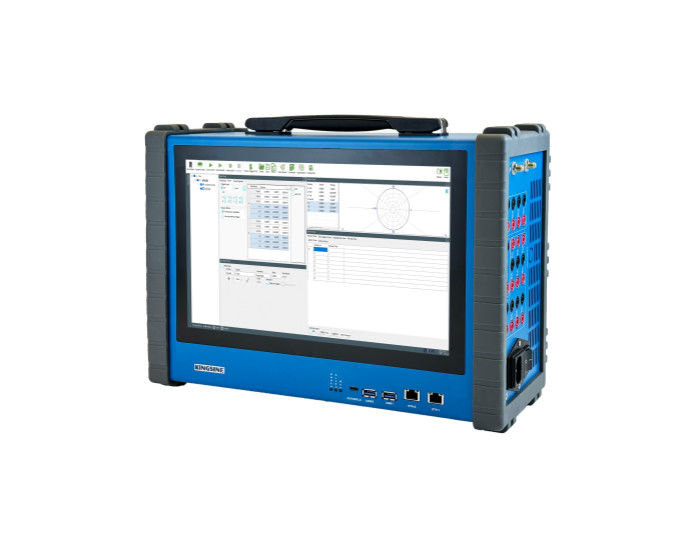

O conjunto de teste de relé universal mais leve e potente do mundo
● Saídas analógicas 6x35A@425VA máx. e 6x310V@105VA máx.
● Peso de 10 kg, fácil de transportar em viagens aéreas
● Saída de sinais de baixo nível, teste de medidor de energia, calibração de transdutor e capacidade de teste IEC61850 para opcional.
Descrição
Funções básicas
O KF86P é um conjunto de teste multifuncional, leve e portátil para campo, capaz de testar uma ampla variedade de relés de proteção eletromecânicos, de estado sólido e baseados em microprocessadores, relés de sobrecarga de motor, testes IEC61850 e dispositivos de proteção semelhantes.
Recurso avançado
Pontos-chave
Vantagens do serviço pós-venda inovador “Plug and Play”:
Para manutenção pós-venda, apenas a substituição do módulo é necessária. Não há necessidade de calibração de precisão após a substituição do módulo. Uma vez que a montagem esteja concluída, o produto pode ser usado diretamente.
Divulgação pública, a estrutura interna é visualizada conforme mostrado no diagrama a seguir:
Especificações
| Fonte de corrente CA | |
| Amplitude e potência | 6×35Um @424VA máx. cada; 3×70A @670VA máx. cada; |
| Precisão | <0,015%Rd+0,005%Rg Típico. <0,04%Rd+0,01%Rg Guar. |
| Faixa | Faixa I: 3A Alcance II:35UM Alcance automático |
| Deslocamento CC | <3mA Típ./ <10mA Guar |
| Resolução | 1mA |
| Distorção | <0,025%Típico / <0,07% Guar. |
| Resposta de subida/descida | <100 nós |
| Fonte de corrente CC | |
| Amplitude e potência | 3×20A @400W máx. |
| Precisão | ±5mA a <1A ±0,2% a ≥1A |
| Resposta de subida/descida | <100 nós |
| Fonte de tensão CA | |
| Amplitude e potência | 6×310V @105VA máx. cada |
| Precisão | <0,015%Rd+0,005Tipo Rg. <0,04%Rd+0,01Rg Guar. |
| Faixa | Alcance I: 30V Alcance II: 310V Alcance automático |
| Deslocamento CC | <10mV Típ./ <60mV Guar |
| Resolução | 1mV |
| Distorção | <0,015%Típico / <0,05% Guar. |
| Resposta de subida/descida | <100 nós |
| Fonte de tensão CC | |
| Amplitude e potência | 6×350 V @100W máx. 3×700V @150W máx. |
| Precisão | ±10mV a <5V ±0,2% a ≥5V |
| Resposta de subida/descida | <100 nós |
| Frequência e ângulo de fase | |
| Faixa de frequência | DC ~ 1000Hz, 3000Hz transitório |
| Precisão de frequência | ±0,5 ppm |
| Resolução de frequência | 0,001Hz |
| Faixa de fase | -360°~360° |
| Precisão de fase | <0.02° Típ. / <0,1° Guar. 50/60Hz |
| Resolução de Fase | 0.001° |
| Fonte de alimentação auxiliar CC (simulador de bateria) | |
| Faixa | 8~ 60 Vcc (corrente de carga máxima 1,16 A) Precisão＜2% 60 ~ 120 Vdc (corrente de carga máxima 0,58 A) Precisão＜1% 120~ 350 Vcc (corrente de carga máxima 0,2 A) Precisão＜0,5% |
| Poder | >69 W máx. |
| Resolução | 10mV |
| Proteção | Proteção contra curto-circuito |
| Proteção contra sobrecarga | Sim |
| Isolamento | Isolado de outro terminal |
| Entrada binária | |
| Isolamento elétrico | 10pares de isolados eletricamente cada |
| Impedância de entrada | 5 kΩ…13 kΩ(Contato vazio) |
| Recurso de entrada | 0 V～300Vdc ou contato seco (Binário 1~4entradaeo potencial de rotação pode ser programável) |
| Taxa de amostragem | 10kHz |
| Resolução de tempo | 10 nós |
| Faixa de medição de tempo | infinidade |
| Precisão de tempo | ±1ms a <1s ±0,1% @≥1s |
| Tempo de debounce | 0~25ms (controlado por software) |
| Saída binária | |
| Quantidade | 4 pares |
| Tipo | Transistor de alta velocidade, controle de software programável |
| Capacidade de interrupção de CA | Vmáx:250 V(CA)/ Imáx:0,5A |
| Capacidade de interrupção CC | Vmáx:250 V(CC)/ Imáx:0,5A |
| Isolamento elétrico | Todos os pares isolados |
| TempoSincronizaração | |
| Sincronização de satélite | 1 × média móvel,Uso para interface de antena GPS Suporte GPS e Beidou Satellite |
| Fibra IRIG-B | 2 × ST,1 para transmissão, 1 para recepção |
| IRIG-B elétrico | 1 × 6 pinos 5,08 mm terminal Phoenix 1 para transmissão, 1 para recepção |
| Sincronização de gatilho externo | 1 × 4 pinos 5,08 mm terminal Phoenix entrada de gatilho externo + saída de gatilho externo |
| Erro de sincronização | <10 nós |
| Interface de comunicação | |
| Ethernet | 2 × RJ45,10/100M |
| WI-FI | Serviço DHCP WIFI integrado |
| Porta serial | 1 × RS232 |
| USB | 2 × USB2 |
| Peso e tamanho | |
| Tamanho | 390 mm × 256 mm × 140 mm |
| Peso | 10 kg |
| Mostrar | LCD de 9,7 polegadas, tela sensível ao toque |
| Teclado | Tecla numérica + tecla de direção |
| Fonte de energia | |
| Tensão nominal | 220 V/110 V (CA) |
| Tensão permitida | 85 - 265 VCA; 127 V～350 V (CC) |
| Frequência nominal | 50Hz |
| Frequência permitida | 47-63Hz |
| Atual | 10A máx. |
| Consumo de energia | 1200VA máx. |
| Tipo de conexão | Tomada CA padrão 60320 |
| Ambiente de trabalho | |
| Temperatura de operação | -10～+55 ℃ |
| Humidade relativa | 5～95%,Não condensação |
| Temperatura de armazenamento | -20℃ ~ +70℃ |
| Pressão atmosférica |
80kPa～110 kPa(altitude 2000m ou inferior) |
Avançar
| ● | Em total conformidade com o valor de amostragem IEC61850 e GOOSE; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Capaz de emitir simultaneamente valores de amostragem e sinais analógicos, ou assinar e publicar mensagens GOOSE e função de E/S binária de contato de relé. |
| ● | Até 36 canais de valores de amostragem podem ser mapeados. |
| Porta de fibra (tipo LC) | |
| Tipo | 100Base-FX (100 Mbit, Fibra, full duplex) |
| Número da porta | 8 pares |
| Modelo de cabo | 62,5/125μm (fibra multimodo, laranja) |
| Comprimento de onda | 1310 nm |
| Distância de transmissão | > 1 km |
| Indicação de status | SPD Verde (luzes): conexão ativa LinkAto Amarelo (piscando): troca de dados |
| Saída de sinal de baixo nível | |
| Canais de saída | 10canais, 8 saídas de tensão + 2 saídas de corrente |
| Tipo de porta de saída | Terminal de Phoenix |
| Faixa de saída | 8x0~8Vrms; 2x0~20mA |
| Precisão | (0,01~0,8 Vrms/0~2mA):<0,05% Típ. / <0,1% Guar. (0,8~8 Vrms/2~20mA): <0,02% Típ. / <0,05% Guar. |
| Resolução | 250µV |
| Harmônico (THD%) | < 0,05% Típico / <0,1% Guar. |
| Faixa de frequência | CC～1,0 kHz, transitório 3KHz |
| Precisão de frequência | 0,002%(Frequência normal) |
| Resolução de frequência | 0,001Hz |
| Faixa de fase | 0～359,9° |
| Precisão de fase | <0.02°,50/60Hz |
| Resolução de fase | ±0.001° |
| Entrada de medição DC | ||
| Entrada de tensão | Faixa | 0~±10 V CC |
| Entrada máxima | ±11 V CC | |
| Precisão | Precisão <0,05% rg Típ. <0,02% rg Guar. | |
| Impedância de entrada | 1M ohm | |
| Entrada atual | Faixa | 0~±1mA / 1~±20mA, alcance automático |
| Entrada máxima | 600mA | |
| Precisão | Precisão <0,05% rg Típ. <0,02% rg Guar. | |
| Impedância de entrada | 15 ohm | |
| Calibração do medidor de energia | |
| Uso do sensor | Medidores mecânicos / Medidores eletrônicos |
| Saída do sensor | Alavanca alta:>4,5 V, Nível baixo:<0,2 V |
| Entrada de pulso | 1 porta de entrada de pulso, 5 Vcc, nível alto válido apenas. |
| Faixa de pulso | Entrada de pulso de 500 KHz máx. |
| Saída de pulso | 1 saída de transistor, coletor aberto, 5 Vdc/5 mA |
