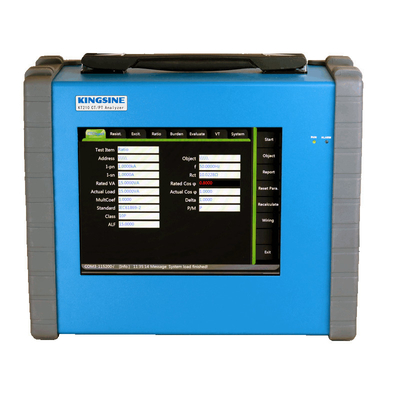

Analisador do controle 15A CT pinta do PC do analisador do transformador atual de KINGSINE KT210

Analisador do controle 15A CT pinta do PC do analisador do transformador atual de KINGSINE KT210
Analisador do controle 15A CT pinta do PC do analisador do transformador atual de KINGSINE KT210

Imagem Grande :  Analisador do controle 15A CT pinta do PC do analisador do transformador atual de KINGSINE KT210

Detalhes do produto:
Lugar de origem: China
Marca: KINGSINE
Certificação: CE/ISO9001
Número do modelo: KT210
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiation
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos/mês
Descrição de produto detalhada
Nome: Analisador do transformador atual Atual: 15A
Saída: 120V Definição: 0,01 minutos
Escala: 0.1 - 100 Ω Relação: Controle do PC
Realçar:

Analisador do transformador atual de KINGSINE

,

Analisador do transformador atual do CT pinta

,

analisador de 15A CT pinta

Analisador fácil de operar do CT/pinta,
120V/ 15A, saída atual

operação do tela táctil de 9,7 polegadas,
IEC60044-1, IEC60044-6, IEC61869-2, padrão ANSI30/45
Estabilidade alta para cobrir testes do CT;





Adote a exposição de TFT LCD do tela táctil de 9,7 polegadas com claro e o projeto de relação bonito do software, usuário pode operar-se facilmente.
A entrada atual de AC/DC para a vasta gama somente, satisfaz todo o padrão da fonte de alimentação pediu.
Fácil de operar, a medida rapidamente, todo o teste pode ser feita baseada automaticamente na mesma linha tipo da conexão exceto a medida da impedância da sobrecarga.
Adote a baixa tensão & o método variável da medida da frequência, ele pode testar a tensão do ponto do joelho até o transformador 30kV como a saída que a tensão máxima somente é 120V e a corrente máxima do valor máximo é 15A, alta segurança.
Projeto com o peso leve de 8kg, apropriado portáteis para que o teste de campo do sistema de energia elétrica, a fábrica de fabricação de transformador atual ou o laboratório use-se.
A precisão alta da medida, precisão da resistência é 0.1%+1mΩ, grau da fase accuracy±0.05, precisão variável é ±0.1% (1-5000), precisão variável é ±0.2% (5000-10000).
Pode testar o transformador atual de acordo com IEC60044-1, IEC60044-6, IEC61869-2 e ANSI30/45 etc. padrão.
Função completa da medida, pode testar todo o tipo transformador atual para a sobrecarga secundária, a resistência de laço secundária, a característica da excitação, a característica transiente, a diferença da relação, a diferença do ângulo e a polaridade. Pode igualmente testar o coeficiente exato do limite (ALF), o coeficiente da segurança do dispositivo (FS), a constante de tempo secundária (Ts), o coeficiente do remanence (Kr), o coeficiente da área transiente (Ktd), a tensão da inflexão, corrente, nível, indutância da saturação, indutância da un-saturação, curva do erro de 5% 10%, do transformador atual, laço de histerese para o transformador atual, e avalia o resultado da análise de acordo com o padrão definido.
O teste da pinta como para aquela pinta indutiva baseada na definição de GB1207-2006 (IEC60044-2), analisador de KT210 CT/PT pode igualmente testá-lo. O analisador de KT210 CT/PT pode fazer o teste variável da excitação da relação, da polaridade e do enrolamento secundário da pinta indutiva.


O automóvel desmagnetiza
ferramenta Software-baseada para determinar o magnetismo residual em transformadores atuais
Análise da condição do remanence antes de pôr na operação o CT para assegurar a função apropriada
Simplifica a análise da falha da rede elétrica após funcionamento indesejável de relés protetores
Desmagnetiza o núcleo do CT após a medida
Controle do PC disponível
Acesso total a todas as funções do KT210 através de um PC usando a relação RJ45
Aperfeiçoa a integração em procedimentos de teste automatizados em linhas de produção
Exportação dos dados na palavra
Testes customizáveis e relatórios
De manipulação de dados e relatório
Os relatórios de teste podem ser salvar no anfitrião local e sers a um PC
Os dados e os protocolos podido ser mostrados em um PC através do programa do carregador do arquivo da palavra
“Supondo” placas de identificação (proveja para CT desconhecido)
Determinação de dados desconhecidos do CT
Um CTs mais velho pode ser classificado e posto no serviço sem contactar o fabricante
Os parâmetros determináveis incluem:
  Tipo do CT
  Classe
  Relação
  Ponto do joelho
  Fator de poder
  Carga nominal e operando-se
  Resistência do enrolamento secundário

Características técnicas
Imunidade de ruído excelente aos distúrbios das linhas elétricas energizadas perto da medida
Relação do CT e medida da fase com consideração da carga secundária nominal e conectada; Relação do CT até o 10000:1
a tensão do Joelho-ponto de 1 V até 30 quilovolts pode ser medida
Correntes de 1% até 400% do valor avaliado
Cargas diferentes (completamente, ½, ¼, carga do ⅛)
Determinação de ALF/ALFi e FS/FSi, Ts, e erro composto para a carga nominal e conectada
Medida de enrolamento da resistência do CT
Curva da excitação do CT (não saturado e saturado)
Gravação característica da saturação
Comparação direta da curva da excitação a uma curva da referência
Fase do CT e verificação da polaridade
Medida secundária da carga
Desmagnetização automática do CT após o teste
Pequeno e de pouco peso (<>8 quilogramas)
Tempo de teste curto devido aos testes totalmente automático
Nível elevado de segurança usando o método variável patenteado da frequência (máximo 120 V)
Da “função do guesser placa de identificação” para CTs com dados desconhecidos
Relação de controle do PC
QuickTest: Relação do teste manual
Projeção a cores legível na luz solar brilhante







Dados técnicos do analisador de KT210 CT/PT
Precisão da relação
Relação 1 - 5000 0.03% (típico)/0.1% (garantido)
Relação 5000 - 10000 0.05% (típico)/0.2% (garantido)

Deslocamento da fase
Definição 0,01 minutos
Precisão 1 minuto/3 minuto (típico) (garantido)

Resistência de enrolamento
Escala 0.1 - 100 Ω
Definição 1 mΩ
Precisão 0.05% + 1 mΩ (típicos) (garantido)
0.1% + 1 mΩ (garantidos)

Medida da carga
Escala 0~300VA
Definição 0.01VA

A medida da tensão entrou
Escala entrada secundária 0~300V
Ponto de Max Knee 30KV
Precisão entrada secundária ±0.1%
Escala entrada preliminar 0~30V
Precisão entrada preliminar ±0.1%

Saída
Tensão da saída 0 VAC a 120 VAC
Corrente de saída 0 à 5 A (15 um pico)
Potência de saída 0 VA a 450 VA (pico 1500 do VA)

Fonte de alimentação principal
Tensão entrada 176 VAC a 264 VAC @ 10A máximo
Tensão entrada permissível 120 VDC a 370 VDC @ 5A máximo
Frequência 50 / 60 hertz
Frequência permissível 47 hertz a 63 hertz
Conexão Soquete padrão 60320 da C.A.

Dimensões físicas
Tamanho (W x H x D) 360 x 140 x 325mm
Peso <8>quilograma (sem acessórios)

Condições do ambiente
Temperatura de funcionamento -10°C até + 55°C
Temperatura de armazenamento -25°C até + 70°C
Umidade Humidade relativa 5% até 95% que não se condensam
