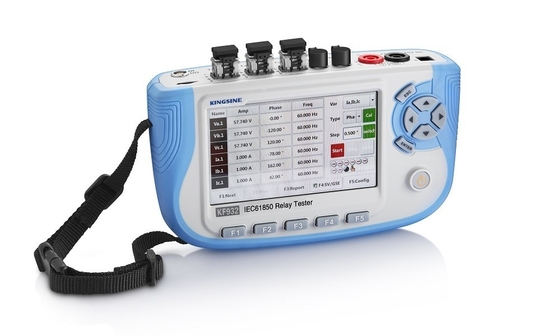

Equipamento de teste Handheld do relé dos testes KF932 IEC61850 do relé de proteção de Digitas

Equipamento de teste Handheld do relé dos testes KF932 IEC61850 do relé de proteção de Digitas
Equipamento de teste Handheld do relé dos testes KF932 IEC61850 do relé de proteção de Digitas

Imagem Grande :  Equipamento de teste Handheld do relé dos testes KF932 IEC61850 do relé de proteção de Digitas

Detalhes do produto:
Lugar de origem: China
Marca: KINGSINE
Certificação: CE/ISO9001
Número do modelo: KF932
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiation
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos/mês
Descrição de produto detalhada
Entrada: AC100~240V, 50/60Hz, 0.7A Saída: DC15V, 1.66A
Distância de transmissão: ≧1km Aplicação: Épocas IEC61588 e outras mensagens de rede
Tela de exposição: 4,3' painel LCD do toque Tipo portuário: Terminal de borracha
Realçar:

Teste Handheld do relé de proteção de Digitas

,

Teste do relé de proteção KF932

,

Equipamento de teste do relé IEC61850

Grupo Handheld do teste do relé dos testes KF932 IEC61850 do relé de proteção de Digitas



Descrição do grupo do teste do relé de KF932 IEC61850

Aplicado ao relé de proteção, dispositivo de medida & de controle, IEC61850 IEDs de conformação, unidade da fusão e testes e detecção digitais do sistema de controlo da subestação;
Tela táctil e teclado numérico, para encontrar hábitos de utilização diferentes.
bateria de lítio da grande capacidade 4400mAh, trabalho contínuo por mais de 10 horas.
Tamanho pequeno, fácil a portátil.



Característica do grupo do teste do relé de KF932 IEC61850

baseado na subestação inteligente relacionou padrões para analisar SV, GANSO, IRIG-B e a mensagem IEEE1588, calcula a magnitude, a fase e a frequência da tensão e o monitor atual, e do tempo real do terminal virtual do GANSO.

●Recebendo testes do circuito fechado de dispositivos espertos através da mensagem de SV, do GANSO que enviam, da assinatura e da publicação de mensagens do GANSO;

●A função de detecção da fase é conseguida analisando e calculando blocos de controle diferentes; A entrada e a saída binárias do contato duro podem ser terminadas no atraso de transmissão da caixa da operação e no SOE inteligentes na precisão da medida;

●Análise das estatísticas da exceção de SV e do GANSO e função da sincronização para conseguir a integração do quadro discreto, perdido da unidade e da medida do atraso absoluto.

●Com tamanho pequeno, operação do tela táctil da conveniência e as capacidades poderosas da medida e da análise e do teste, encontrar extremamente o funcionamento, a manutenção e a eliminação de erros inteligentes da subestação dos dispositivos da proteção, de monitoração e de controle, IEC61850 IEDs de conformação, a unidade da fusão e a detecção do sistema de controlo da estação e as exigências da comissão.



Especificação do grupo do teste do relé de KF932 IEC61850

1 fonte de alimentação

Fonte de alimentação

Bateria

Bateria de lítio da grande capacidade

Adaptador do poder

Entrada: AC100~240V, 50/60Hz, 0.7A
Saída: DC15V, 1.66A

Consumo de potência 2

Consumo de potência

Consumo de potência

≦6W

Fonte de alimentação de trabalho

Trabalho contínuo por mais de 10 horas

Relação do porto de comunicação 3

Porto de comunicação ótico dos ethernet

Modelo

100Base-FX (rede de fibra ótica do duplex de 100M Full)

Tipo portuário

LC

Comprimento de onda

1310nm

Distância de transmissão

≧1km

Aplicação

Épocas IEC61588 e outras mensagens de rede



Relação de comunicação ótica da porta de série

Número portuário

2 PCes

Tipo portuário

ST

Comprimento de onda

62.5/125μmMultimode fibra, Wavelength850nm

Distância de transmissão

≧1km

Aplicação

Receba/envie IEC60044-7/8 (FT3), transceptor do sinal de sincronismo de IRIG-B



Relação de comunicação da entrada análoga

Número portuário

1 par

Tipo portuário

Terminal de borracha



Relação de comunicação dura do entrada/saída do contato

Número portuário

2 pares

Tipo portuário

Soquete da aviação ao terminal de borracha



Relação da ranhura para cartão do TF

Número portuário

1 PC

Aplicação

Cartão do TF para importar o arquivo de configuração inteiro da estação, documentos de gravação, armazenagem/exportando relatórios de teste e promovendo o software.



Relação de comunicação da entrada análoga

Número portuário

1 par


Sinal de tempo 4

Sinal de tempo

IRIG-B

Precisão do tempo<1us typ="">

IEC 61588

Precisão do tempo<1us typ="">

5 parâmetros mecânicos

Parâmetros mecânicos

Tela de exposição

4,3' painel LCD do toque

Tamanho

176×100×58 milímetro

Peso

≦0.75kg


Variação da temperatura 6

Variação da temperatura

Altura

≤5000m

Temperatura ambiental

Temperatura de funcionamento normal: - 10~55℃
Armazenamento e transporte: - 25~85℃

Humidade relativa

5%~95%

Pressão atmosférica

60~106KPa



Vantagem do grupo do teste do relé de KF932 IEC61850

Não.

Artigo da análise

Índice da análise

Medida e análise de SMV

Intercepção

Intercepta automaticamente mensagens de SV de 3 portos óticos e de 1 relação ótica

Valor eficaz

Canal da exposição de tempo real de amplitude, de fase e de frequência

Oscillography

Exposição de tempo real da forma de onda

Componente da sequência

Exposição de tempo real a sequência positiva V1, sequência negativa V2, sequência positiva zero V0 da magnitude e fase

Poder

Exposição de tempo real da fase de ABC e do poder ativo, reativo trifásico, do poder aparente e do fator de poder

Vectorgraph

O relacionamento da magnitude e da fase da tensão trifásica e atuais são indicados no formulário do vetor

Harmônico

Exposição de tempo real 0 ~ 19 harmônicos, e para mostrar o índice do harmônico sob a forma dos histogramas

Parâmetro da mensagem

Exposição de tempo real dos parâmetros atuais da mensagem, da mensagem original e da mensagem analisada gramaticalmente

Anormal
mensagem

O número de mensagem anormal

Discreto
Valor

O número de mensagens em cada um discreto
