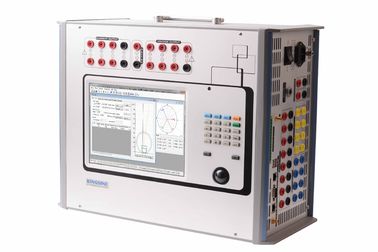

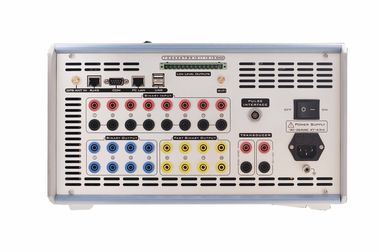

Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção

Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção
Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção

Imagem Grande :  Do teste universal do relé da fibra KF920 teste ajustado do relé de proteção

Detalhes do produto:
Lugar de origem: China
Marca: KINGSINE
Certificação: ISO9001:2008,CE
Número do modelo: KF920
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Tempo de entrega: 15 dias
Termos de pagamento: T/T.
Descrição de produto detalhada
Realçar:

verificador protetor do relé

,

verificador da proteção do relé

Grupo universal do teste do relé da fibra KF920



Características:

  1. Testes apropriados para todos os tipos de relés do Eletro-magnetics, relés do microcomputador
  2. 8 portos da fibra, 8 FT3 transmitem e 2FT3 recebem o projeto dos portos,
  3. A facilidade para o medidor da energia e o transdutor calibram
  4. Capaz para assinaturas & GANSO das simulações, mensagens de SMV sinalize.
  5. A facilidade para a unidade da fusão, e IED numérico retransmitem o teste
  6. 13 saídas do sinal de baixo nível para testes de baixo nível do relé de proteção

O projeto universal original do teste, o painel de controlo local inerente & o rato com sistema de Windows para inteiramente testes de funções, e fornecem a facilidade do módulo de WIFI para de controle remoto pela conexão externo do portátil.

Testes apropriados para todos os tipos de relés do Eletro-magnetics, relés do microcomputador; os protocolos IEC61850/IEC60044-7/8 de compilação completos, a facilidade para a unidade da fusão, e IED numérico retransmitem o teste.

8 portos da fibra, 8 FT3 transmitem e 2FT3 recebem portos projetam, cada porto da fibra pode transferir os multi-grupos SMV e o GANSO, cada capacidade de SMV configura até 64 canais de preparação de amostras.

Capaz para assinaturas & GANSO das simulações, mensagens de SMV sinalize.

Arquivo da língua da importação/exportação/transferência/das economias subestação da configuração da facilidade

(Arquivos do formato de SCD/ICD/CID/NPI).

Simule condições de falha anormais da rede (o quadro da perda, mis-pedindo, qualidade anormal, mensagem envia novamente, os dados incomuns, o synchronism etc.)

13 saídas do sinal de baixo nível para testes de baixo nível do relé de proteção.

A facilidade para o medidor da energia e o transdutor calibram.

Medida de AC/DC, 0~600V, 0~5A.



Especificações KF920

Canais análogos

Corrente:

C.A. 6X30A@450VA

C.A. 3X60A@850VA

C.A. 1X100A@1000VA

C.C. 6X20A@300W

Tensão:

C.A. 7X130V L-N@80VA

C.A. 3X260V L-N@110VA

C.A. 3X130V L-N@80W, 0,2 classes

Precisão:

C.A. 0.1class, classe da C.C. 0,2

Distorções:

<0>

C.C. auxiliar:

0~300V@120W

13 saídas de baixo nível

Quantidade:

13 canais, conector de Phoenix

Tensão:

C.A. 0~8Vrms, C.C. 0~10V

Corrente:

Avaliação 2mA, máximo do transeunte 10mA.

Poder:

≥0.5VA

Precisão:

<0>

<0>

Definição:

250uV

Distorção (THD %)

<0>

Portas ethernet da fibra

Modo:

completamente - duplex 100Base-FX

Quantidade:

8 pares

Tipo:

LC

Tipo da fibra:

62.5/125um (fibra ótica múltipla, vermelho alaranjado)

Comprimento de onda

1310nm

Transmita a distância

>1Km

Indicador:

Verde do SPD (luz): conexão válida

Amarelo da relação/ato (piscar): Troca dos dados

Ângulo da frequência & de fase

Escala de frequência:

DC~1.2khZ

Precisão da frequência

±1ppm

Definição da frequência:

0.001Hz

Ângulo de fase:

-360~+360°

Precisão da fase

<0>

Definição da fase:

0.01°

Entrada binária

Quantidade:

8 pares

Tipo:

Molhado/seco, contagem do pulso, medida

Ponto inicial:

0~600Vdc, software controlado

Taxa da amostra:

10KHz

Definição de tempo:

100us

Tempo de Debounce:

0~25ms (software controlado)

Escala de tempo:

Infinito

Erros do tempo:

± 1ms@0.001~1s

±0.1%@>1s

Isolamento galvânico:

4 isolados com cada 2 pares

Impedância da entrada:

600KΩ

Saídas binárias (tipo do relé)

Quantidade:

4 pares

Tipo:

Contatos de relé livres do potencial, software controlado

C.A. da capacidade da ruptura

Vmax: 400Vac/Imax: 8A/Pmax: 2500VA

C.C. da capacidade da ruptura

Vmax: 300Vdc/max: 5A/Pmax: 150W

Saídas binárias (semicondutor da Olá!-velocidade)

Quantidade:

4 pares

Tipo:

O semicondutor, potencial livra

C.C. da capacidade da ruptura

Vmax: 350Vdc, C.A. (p-p) /Imax: 0.5A/Pmax: 150W

Tempo de resposta:

100us

Medida de AC/DC

Escala da tensão:

0~600V, DC/ACrms, (Rg: 1V, 10V, 60V, 600V)

Precisão da tensão:

<0>

Escala atual:

0~5Arms (braçadeira entrada)

Precisão atual:

<0>

Escala de frequência:

45~65Hz, precisão<0>

Precisão da fase:

0~360°,<0>

Harmônico

2~20times,<0>

Calibração do transdutor

Corrente da C.C.

Escala:

C.C.: 0~±mA, 1~±20mA, auto escala

Max.input:

600mA

Impedância da entrada:

15Ω

Precisão:

<0>

Tensão de C.C.

Escala:

C.C.: 0~±10V

Max.input:

±11V

Impedância da entrada:

1MΩ

Precisão:

<0>

Calibração do medidor da energia

Uso do sensor:

Medidores mecânicos/medidores eletrônicos

Sensor output:

Nível elevado: ≥4.5V, de baixo nível: ≤0.2V

Pulso entrado:

portos 1

Escala do pulso:

máximo da entrada do pulso 500KHz.

Saída de pulso:

saídas de 1 transistor

Outro, tamanho & peso

Porta ethernet:

base-Tx RJ45 de 2x10/100/1000M

USB:

tipo fêmea de 2Xusb 2,0 A

Porto do sincronizador:

IRIG-B, formiga de GPS BNC, IEEE1588

Outro:

RS-232

Tamanho:

358x149x297mm

Peso:

<19kg>

Fonte & ambiente de alimentação

Tensão de entrada nominal

220Vac

Entrada permissível

100~264Vac

Frequência nominal

50/60Hz

Frequência permissível

45~65Hz

Consumo de potência

máximo 2000VA.

Temperatura (funcionamento)

0℃~55℃

Temperatura (armazenamento)

-20℃~70℃

Umidade

5%-95% RH, não-condensando-se
