| Nome da marca: | Kingsine |
| MOQ: | 1 conjunto |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

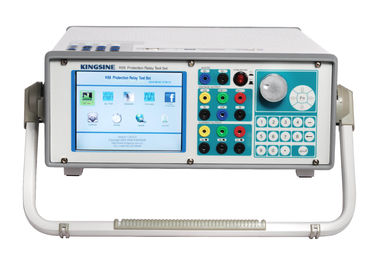

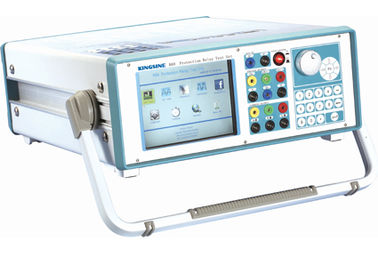

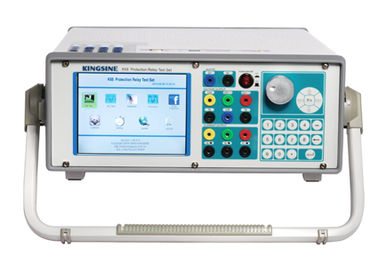

Conjunto de ensaio de injecção secundária de relé AC de fase 4 / 3 RJ45, VGA K68
6.4 grande ecrã LCD
4 pares de saída binária
Capacidade: 250V/3A AC/DC
AC de 4 fases (L-N)
A solução mais eficaz para testes de relé!
Com tudo num só projeto, capaz de testar a maioria dos relés manualmente ou automaticamente!
Características do software:
1. Capaz de testar a maioria dos relés por via manual ou automática: relés de tensão, relés de corrente, relés de frequência, relés de potência, relés de impedância, relés harmônicos, relés de distância, etc.;
2. Com a função de detecção de auto-abrigo-em terra, a interface de software pode mostrar se a habitação está bem em terra ou não, garantindo efetivamente a segurança do teste.
Características do hardware:
1Teste de relevo de design todo-em-um com ecrã LCD de 6,4 polegadas;
2. 4 fase AC Voltage Sauce e 3 fase AC corrente sauce podem ser emitidos juntos, mesmo a faixa, fase, frequência pode ser definida independentemente;
3. Máxima tensão AC pode atingir 300V cada fase, Oferecer Aux. DC independente para dispositivos testados, 0 ~ 300V/0.6A (Poleless e ajustável);
4Ofereça diferentes tipos de porta de computador: porta USB, porta RJ45, porta VGA Video, portas USB / RJ45 convenientes para transferência de dados, porta VGA Video pode se conectar ao projetor e fácil para estudo e treinamento;
5Super longa vida Encoder rotativo + teclado funcional.
Dados técnicos de K68
|
Geradores de tensão |
||
|
Configuração Distância |
AC de 4 fases (L-N) |
4 x 0... 130 V |
|
|
AC de duas fases (L-L) |
2 x 0... 260 V |
|
Potência |
AC de 4 fases (L-N) |
4 x70VA, a 0...130 V |
|
|
AC de duas fases (L-L) |
2 x 140VA, a 0... 260 V |
|
Precisão |
< 0,07% de leitura + 0,03% de gama garantida a 0-130 V < 0,04% de leitura + 0,01% de intervalo típico a 0-130 V |
|
|
Resolução |
1 mV |
|
|
Geradores de corrente |
||
|
Configuração Distância |
AC de 3 fases (L-N) |
3 x 0... 35 A |
|
|
AC de 1 fase (3L-N) |
1 x 0... 105 A |
|
Potência |
AC de 3 fases (L-N) |
1x 450VA, a 0... 35A |
|
|
AC de 1 fase (3L-N) |
1 x 1000VA, a 0... 105A |
|
Precisão |
< 0,14% de leitura + 0,06% de intervalo garantido a 0-35A < 0,05% de leitura + 0,02% de intervalo típico a 0-35A |
|
|
Resolução |
1mA |
|
|
Geradores, gerais |
||
|
Frequência |
Distância |
0... 1000 Hz |
|
|
Precisão / deriva |
Erro < 0,001 Hz a 10... 65 Hz, Erro < 0,01 Hz a 65 Hz...450 Hz Erro < 0,02 Hz a 450 Hz...1000 Hz |
|
|
Resolução |
0.001Hz |
|
Fase |
Distância |
- 360°... +360° |
|
|
Precisão / deriva |
Erro < 0,2 ° |
|
|
Resolução |
0.1° |
|
Tempo |
Distância |
0... 999, 999, 9999 |
|
|
Precisão / deriva |
Erro < 1 ms |
|
Geradores de corrente contínua |
||
|
Intervalos de tensão |
0... 300V/180VA |
|
|
Intervalos de corrente |
0... 20A/300W |
|
|
Precisão |
Erro < 0,1% de leitura + intervalo de 0,1% garantido a 0...300 V; Erro < 0,1% de leitura + intervalo garantido de 0,1% 0...20 A;
|
|
|
Resolução |
1mA; 1 mV |
|
|
Auxílio de alimentação em CC |
||
|
Distância |
0...300V/0,6A |
|
|
Entradas binárias |
||
|
Número |
8 pares |
|
|
Voltagem compatível |
10 V... 250 V DC |
|
|
Resultados binários |
||
|
Número |
4 pares |
|
|
Capacidade |
250 V/3 A (AC/DC) |
|
|
Sincronização |
||
|
Modo de sincronização |
GPS |
|
|
Armónica |
||
|
Tempos de sobreposição harmônica |
2... 9 vezes |
|
|
Fornecimento de energia |
||
|
Voltagem nominal de entrada |
220V±20% VAC, de uma fase |
|
|
Potência |
1000VA |
|
|
Frequência nominal |
50 ± 10% de Hz |
|
|
Condições ambientais |
||
|
Temperatura de funcionamento |
-5 °C... 55 °C |
|
|
Temperatura de armazenamento |
-20 °C... 75 °C |
|
|
Intervalo de humidade |
5%... 90%, não condensante |
|
|
Peso |
20 kg |
|
|
Dimensões |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Interface |
RJ45, USB, VGA |
|
Lista dos testadores de relé da série principal:
|
Série K68 |
K68 |
3x35A, 4x130V, módulos de 5 funções, Ethernet, TFT LCD, WinCE |
|
K68i |
3x35A, 4x300V, módulos de 5 funções, Ethernet, TFT LCD, WinCE |
Funções principais:
|
Posições |
Não. |
|
Relais de sobrecorrência |
51/76 |
|
Relais de sobrecorrência em tempo inverso |
50 |
|
Relais subcorrentes |
37 |
|
Relais de falha de terra |
50 |
|
Relais direcionais de sobrecorrente |
67 |
|
Relais de falha de solo direcionais |
67N |
|
Relais de sobrevoltagem |
59 |
|
Relais de baixa tensão |
27 |
|
Relais de tensão direcional |
91 |
|
Relais de potência direcionais |
32 |
|
Relais do factor de potência |
55 |
|
Equipamento de proteção à distância (fase por fase) |
21 |
|
Dispositivos de recolocação automática |
79 |
|
Relais de arranque |
94 |
|
Relais reguladores de tensão |
|
|
Relais de sobreimpedância, Z> |
|
|
Relais de subimpedância, Z |
|
|
Relais de atraso de tempo |
|
