Detalhes do produto:
Condições de Pagamento e Envio:
|
Saídas da tensão: | 7×310 V | Offset da C.C.: | <20mv Typ=""> |
---|---|---|---|
Definição: | 1mV | Distorção: | <0> |
nome: | grupo protetor do teste do relé | ||
Realçar: | Grupo protetor do teste do relé de 3 fases,Grupo protetor do teste do relé de 13 canais,KINGSINE K3166i |

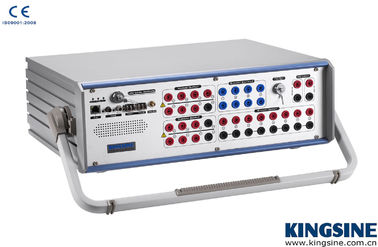

13 canais grupo protetor KINGSINE K3166i do teste do relé de 3 fases
Descrição do teste trifásico do relé
O instrumento detalhado do teste torna-se baseado na subestação inteligente que testa, principalmente função é teste do relé de proteção, análise de valor da amostra, de arquivo de SCD análise/comparação e serviço do MMS. Apropriado para a detecção e os testes do equipamento de IED tal como o dispositivo inteligente de relé de proteção da subestação, de medida e de controle, funda a unidade e o terminal inteligente. Igualmente possa usado na verificação do sinal da camada de controle da subestação.
Característica do dispositivo trifásico do teste do relé
● | Aplicações de teste universais do relé |
● | 13 saídas dos canais (6x35A & 7x310V), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 60x. |
● | 13 saídas de baixo nível dos canais até o máximo 8Vac/10Vdc. |
● | porto da fibra 100/1000Mbit para simulações de SMV e de GANSO |
● | Simulador variável da bateria, C.C. 0-350V, máximo 140Watts. |
● | Apoio transiente do jogo a 3KHz |
● | Funcionam inteiramente os módulos de teste do software de KRT |
● | Módulos e moldes gráficos do teste para testar de vários relés |
Especificação da unidade trifásica do teste do relé
Saídas da tensão | ||
Escala & poder da saída | C.A. de 7×310 V (L-N) | 90 VA máximos cada um |
C.C. de 3×350 V (L-N) | 105 W máximos cada um | |
Precisão | ±2mV @ <2v ac=""> <0> <0> | |
C.C. de ±10mV <5v dc=""> @ ±0.5% @ ≥5V | ||
Escala da tensão | Escala I: 30V | |
Escala II: 310V | ||
Escala automática | ||
Offset da C.C. | <20mv Typ=""> | |
Definição | 1mV | |
Distorção | <0> | |
Saídas atuais | ||
Escala & poder da saída | C.A. 6×35A (L-N) | 480 VA máximos cada um |
C.A. 3×70A (2L-N) | 850 VA máximos cada um | |
C.A. 1×100A (6L-N) | VA 1200 máximo | |
C.C. 3×20A (L-N) | 300W máximo cada um | |
Precisão | ±1mA @ <0> <0> <0> | |
C.C. de ±5mA <1a dc=""> @ ±0.5% @ ≥1A | ||
Escala atual | Escala I: 3A | |
Escala II: 35A | ||
Escala automática | ||
Offset da C.C. | <3ma Typ=""> | |
Definição | 1mA | |
Distorção | <0> | |
Saída de baixo nível | ||
Quantidade | 13 canais, soquete fêmea da combinação de 16 pinos | |
Escala das saídas da tensão | C.A. 0~8V, C.C. 0~10V | |
Escala das saídas atuais | 2mA nominal, transeunte 10mA máximo | |
Potência de saída | ≥0.5VA | |
Precisão | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> | |
Definição | 0.25mV | |
Distorção (THD%) | <0> | |
Escala de frequência | 0~3000KHz | |
Offset da C.C. | <0> |
Vantagem do jogo trifásico do teste do relé
Característica avançada
● | IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, etc. cumpridos |
● | Calibração do transdutor (0,02 classes) |
● | Calibração do medidor da energia (medidores mecânicos & eletrônicos) |
F&A
Q: 1. quantos países têm KINGSINE exporta até agora?
: Os produtos do tipo de KINGSINE foram clientes através de mais de 70 países, inclusivos no mundo inteiro com sucesso servidos de ABB, de SIEMENS, de SCHNEIDER, de GE etc.
Q: 2. Que é o prazo de execução para a entrega?
: Depende da quantidade da ordem e da estação onde você coloca a ordem. Geralmente nós podemos enviar no prazo de 7-15 dias para a quantidade pequena, e de aproximadamente 30 dias para a grande quantidade.
Q: 3. Você tem algum limite de MOQ?
: MOQ é 1 ajustado. Sinta por favor livre para contactar-nos para mais detalhe.
Q: 4. Que é o método de envio?
: Poderia ser enviado pelo ar ou pelo correio expresso (UPS, DHL, TNT, FEDEX, EMS, SF expresso e ect) ou mesmo pelo mar. Refira-nos por favor antes de colocar ordens.
Q: 5. Que é seu termo aceitável do pagamento?
: T/T e L/C na vista são nossos termos aceitáveis normais do pagamento.
Q: 6. quanto tempo é o período de garantia?
: Nós fornecemos 3 anos garantimos do reparo livre e da manutenção de vida.
