| Nome da marca: | KINGSINE |
| Número do modelo: | K3130i |
| MOQ: | 1 grupo |
| preço: | negociável |
| Tempo de entrega: | 15 dias de trabalho |
| Condições de pagamento: | L/C, T/T |

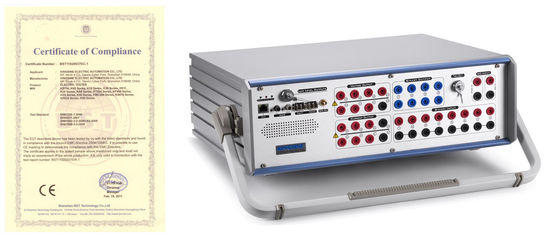

Jogo de teste do teste do relé da sobrecarga do relé de proteção da precisão alta KINGSINE K3130i
Descrição do verificador do relé da sobrecarga
O TESTE do RELÉ de KINGSINE K3130i é um equipamento de testes portátil do campo com desempenho excelente; Elegância e aparência lustrada com o chassi da liga de alumínio e o painel do PC, dentro a tensão do controle da microplaqueta do BRAÇO, da visualização ótica de painel LCD e cronômetro da saída atual, poderia saída uma maneira completa do isolamento para a tensão ajustável de AC/DC, e AC/DC atual e uma maneira para a tensão de C.C. ajustável; o laço da saída com proteção dobro da sobrecarga com grande capacidade de saída, volume pequeno, confiança de pouco peso, alta, ela apropriada para a calibração de campo e teste para o vário relé.
Característica do dispositivo do teste do relé da sobrecarga
Projeto, poder superior do peso < 17="">
& precisão completos com saídas 3x35A & 4x310V análogas;
Valor IEC61850 de preparação de amostras de conformação & GANSO;
Os moldes deexpansão da biblioteca do teste;
Funções avançadas opcionais como o medidor da energia e a calibração etc. do transdutor.
7 saídas dos canais (3x35A & 4x310V), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 60x.
13 saídas de baixo nível dos canais até o máximo 8Vac/10Vdc.
porto da fibra 100/1000Mbit para simulações de SMV e de GANSO
Especificação do sistema de teste do relé da sobrecarga
| Ângulo da frequência & de fase | |
| Escala de frequência | DC~1KHz, transeunte 3KHz |
| Precisão da frequência | ±0.5ppm |
| Definição da frequência | 0,001 hertz |
| Escala da fase | -360°~360° |
| Precisão da fase | <0> |
| Definição da fase | 0.001° |
| Fonte auxiliar da tensão de C.C. (simulador da bateria) | |
| Escala | 0~350V @ 140W máximo |
| Precisão | guar 0.5%Rg. |
| Entrada binária | |
| Quantidade | 8pairs |
| Tipo | molhado/seco, medida |
| Ponto inicial | 10~600Vdc ou livre potencial, programável |
| Definição de tempo | 10us |
| Taxa de amostra | 10KHz |
| Tempo de Debounce | 0~25ms (o software controlou) |
| Escala de tempo | Infinito |
| Erros do tempo | ±1ms @ ≤1s, ±0.1% @ >1s |
| Isolamento galvânico | 4 isolados com cada um 2 pares |
| Saída binária (tipo do relé) | |
| Quantidade | 4pairs |
| Tipo | Contatos de relé livres potenciais, software controlado |
| C.A. da capacidade da ruptura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA |
| C.C. da capacidade da ruptura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W |
| Saída binária (tipo do semicondutor) | |
| Quantidade | 4pairs |
| Tipo: | Aberto-coletor, tipo fêmea da combinação |
| C.C. da capacidade da ruptura | 5~15Vdc/5mA, 10mA máximo Licença da C.A. não |
| Tempo de resposta: | 100us |
Vantagem do jogo do teste do relé da sobrecarga
Função da calibração do transdutor:
| O hardware entrado medida da C.C. está pronto, ser ativo | ||
| Entrada da tensão | Escala | C.C. 0~±10V |
| Max Input | C.C. de ±11V | |
| Precisão | <0> | |
| Impedância entrada | ohm de 1M | |
| Entrada atual | Escala | 0~±1mA/1~±20mA, auto escala |
| Max Input | 600mA | |
| Precisão | <0> | |
| Impedância entrada | 15 ohms | |
Função da calibração do medidor da energia:
| O hardware da calibração do medidor da energia está pronto, ser ativo | |
| Uso do sensor | Medidores mecânicos/medidores eletrônicos |
| Saída do sensor | Alavanca alta: >4.5V, de baixo nível:<0> |
| Entrada do pulso | 1 porto de entrada do pulso, nível elevado 5Vdc válido somente. |
| Escala do pulso | o pulso 500KHz entrou o máximo. |
| Saída de pulso | 1 saída do transistor, Aberto-coletor, 5Vdc/5mA |
F&A
Q: 1. Que é o prazo de execução para a entrega?
: Depende da quantidade da ordem e da estação onde você coloca a ordem. Geralmente nós podemos enviar no prazo de 7-15 dias para a quantidade pequena, e de aproximadamente 30 dias para a grande quantidade.
Q: 2. Você tem algum limite de MOQ?
: MOQ é 1 ajustado. Sinta por favor livre para contactar-nos para mais detalhe.
Q: 3. Quanto tempoéoperíododegarantia?
: Nós fornecemos 3 anos garantimos do reparo livre e da manutenção de vida.
Vídeo
Vídeo
Vídeo
Vídeo
|
|
