| Nome da marca: | Kingsine |
| Número do modelo: | K1063i |
| MOQ: | 1 conjunto |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

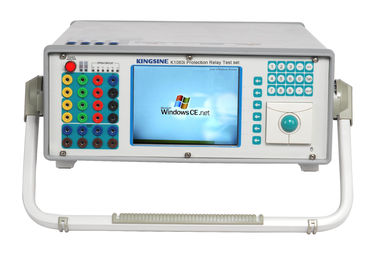

Conjunto de teste de relevo de proteção GPS de alta tensão, 4 fases AC / 250V K1063i
6.4 Ecrã LCD
4 pares de saída binária
Capacidade: 250V/3A AC/DC
AC de 4 fases (L-N)
Testes internos e de campo, o portátil é desnecessário!
Com o microprocessador e tela LCD, não importa se você está fazendo testes in-house ou em campo, o laptop é desnecessário. Além disso, o poderoso e completo software ajuda você a ser mais fácil!
1Adopta um ecrã LCD de 6,4 polegadas e está equipado com interface de vídeo VGA, permitindo a ligação ao projetor para treino;
2. Com função de alarme de teste de aterragem do alojamento e entrada de tensão externa, para garantir a segurança pessoal;
3. Oferecer Aux. DC independente para dispositivos testados, 0 ~ 300V/0,6A ((Poleless e ajustável);
4. Dois em um de medidor e fonte, com função de teste interno e externo, auto-calibração, oscilógrafo, e a duração de cada oscilógrafo atinge 50S (função opcional);
5Função de ensaio do transdutor e do medidor de energia (função opcional);
6. Adotar sistema integrado Windows CE inteligente e estável. Windows tem a vantagem de programa de aplicação pequeno com velocidade rápida, o que supera o problema de má estabilidade, hardware fácil de danificar,e vírus do Windows 98/2000/XP;
7. Use cartão CF de alta velocidade como o armazenamento, mais estável, anti-choque em comparação com o hardware comum, por isso funciona de forma mais confiável.
Principais especificações:
|
Geradores de tensão |
||
|
Configuração Distância |
AC de 4 fases (L-N) |
4 x 0... 300 V |
|
AC de duas fases (L-L) |
2 x 0... 600 V |
|
|
Potência |
AC de 4 fases (L-N) |
4 x 110VA, a 0... 300 V |
|
AC de duas fases (L-L) |
2 x 220VA, a 0... 600 V |
|
|
Precisão |
< 0,07% de leitura + 0,03% de intervalo garantido a 0-300 V < 0,04% de leitura + 0,01% de intervalo típico a 0-300 V |
|
|
Resolução |
1 mV |
|
|
Geradores de corrente |
||
|
Configuração Distância |
AC de seis fases (L-N) |
6 x 0... 20 A |
|
AC de 3 fases (2L -N) |
3 x 0... 40 A (Grupo A II B) |
|
|
AC de 1 fase (6L-N) |
1 x 0... 120 A |
|
|
Potência |
AC de seis fases (L-N) |
6 x 150 VA, a 0... 20A Max 250VA, com os outros canais de descarga de corrente |
|
AC de 3 fases (2L -N) |
3 x 300VA, a 0... 40A (Grupo A II B) Max 450VA, com descarga dos outros canais de corrente |
|
|
AC de 1 fase (6L-N) |
1 x 900 VA |
|
|
Precisão |
< 0,14% de leitura + 0,06% de intervalo garantido a 0-40A < 0,05% de leitura + 0,02% de intervalo típico a 0-40A |
|
|
Resolução |
1mA |
|
|
Geradores, gerais |
||
|
Frequência |
Distância |
0... 1000 Hz |
|
Precisão / deriva |
Erro < 0,001 Hz a 10... 65 Hz, Erro < 0,01 Hz a 65 Hz...450 Hz Erro < 0,02 Hz a 450 Hz...1000 Hz |
|
|
Resolução |
0.001Hz |
|
|
Fase |
Distância |
- 360°... +360° |
|
Precisão / deriva |
Erro < 0,2 ° |
|
|
Resolução |
0.1° |
|
|
Tempo |
Distância |
0... 999, 999, 9999 |
|
Precisão / deriva |
Erro < 0,1 ms |
|
|
Resolução |
1 ms |
|
|
Geradores de corrente contínua |
||
|
Intervalos de tensão |
0... 300V/150VA |
|
|
Intervalos de corrente |
0... 20A/300W |
|
|
Precisão |
Erro < 0,1% de leitura + intervalo de 0,1% garantido a 0...300 V; Erro < 0,1% de leitura + intervalo garantido de 0,1% 0...20 A; |
|
|
Resolução |
1mA; 1 mV |
|
|
Armónica |
|
|
|
Tempos de sobreposição harmônica |
2... 20 |
|
|
Auxílio de alimentação em CC |
||
|
Distância |
0... 300V /0,6A |
|
|
Entradas binárias |
||
|
Número |
8 pares |
|
|
Voltagem compatível |
10 V... 250 V DC |
|
|
Resultados binários |
||
|
Número |
4 pares |
|
|
Capacidade |
250 V/3 A AC/DC |
|
|
Sincronização |
||
|
Modo de sincronização |
GPS |
|
|
Fornecimento de energia |
||
|
Voltagem nominal de entrada |
220V±10% VAC, de uma fase |
|
|
Potência |
1000VA |
|
|
Frequência nominal |
50 ± 10% de Hz |
|
|
Condições ambientais |
||
|
Temperatura de funcionamento |
-5 °C...55 °C |
|
|
Temperatura de armazenamento |
-20 °C...75 °C |
|
|
Intervalo de humidade |
5... 90%, não condensante |
|
|
Peso |
20 kg |
|
|
Dimensões |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Interface |
RJ45, USB, RS232, PS/2, VGA |
|
|
Conexão de PC |
RJ45 |
|
Conjunto de ensaio do relé de proteção da série K10:
|
Modelo |
Canais |
Saídas AC |
|
K1063i |
10 canais de saída |
6*30A/3*60A/4*300V |
|
K1066i |
13 canais de saída |
6*30A/3*60A/7*300V |
|
K1066 |
13 canais de saída |
6*20A/3*40A/7*130V |
|
K1066+ |
13 canais de saída, |
6*30A/3*60A/7*130V |
|
K1063 |
10 canais de saída |
6*20A/3*40A/4*130V |
|
K1036 |
10 canais de saída |
3*40A/7*130V |
|
K1040 |
7 canais de saída |
3*40A/4*130V |
|
K1030 |
7 canais de saída |
3*30A/4*130V |
