| Nome da marca: | Kingsine |
| Número do modelo: | K3063i |
| MOQ: | 1 conjunto |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |

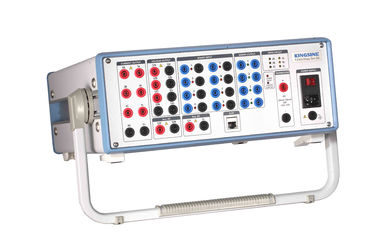

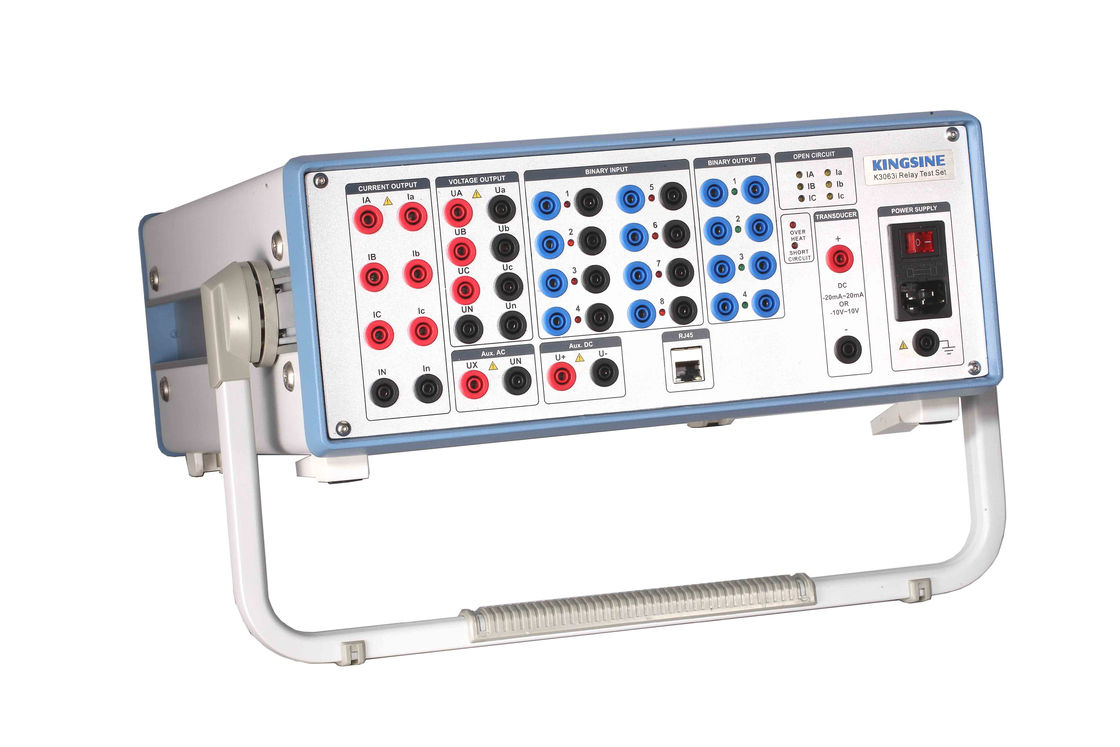

Teste de relevo de proteção K3063i com teclado funcional
4 pares de saída binária
Capacidade: 250V/3A AC/DC
Potência:1000VA
Software amigável para PC para operação fácil!
A série K30 é extremamente concebida para usuários estrangeiros, com software PC amigável como sua necessidade, recursos e funções únicas ajudando você em todos os sentidos!
1O sistema de autoproteção exclusivo assegura a protecção poderosa quando o instrumento está em funcionamento,
Parar a saída quando a rede estiver anormal;
2A tecnologia exclusiva do interruptor de alimentação e do amplificador, de modo que a precisão de saída e a eficiência energética e o fator
A Comissão propõe que a Comissão apresente uma proposta de regulamento que estabeleça as regras de execução do Regulamento (CE) n.o 765/2008.
3. Com função de alarme de teste de aterragem do alojamento e entrada de tensão externa, para garantir pessoal
segurança;
4. dois em um de medidor e fonte, com função de testes internos e externos, auto-calibração,
Oscilógrafo, e a duração de cada oscilógrafo atinge 50S (função opcional);
5. Oferecer Aux. DC independente aos dispositivos testados, 0 ~ 300V/0,6A (sem polos e ajustável);
6Função de ensaio do transdutor e do medidor de energia (função opcional);
7A interface de teste oferece uma função de monitorização de saída exclusiva e uma função de rastreamento de curvas prévias, ajuda mais na
A análise pontual
Dados técnicos do K3066i
|
Geradores de tensão |
||
|
Configuração Distância |
AC de 7 fases (L-N) |
7 x 0... 300 V |
|
AC de duas fases (L-L) |
2 x 0... 600 V |
|
|
Potência |
AC de 7 fases (L-N) |
7 x 110VA, a 0... 300 V |
|
AC de duas fases (L-L) |
2 x 220VA, a 0... 600 V |
|
|
Precisão |
< 0,07% de leitura + 0,03% de intervalo garantidoa 0... 300 V < 0,02% de leitura + 0,01% de intervalo típicoa 0-300V |
|
|
Resolução |
1 mV |
|
|
Geradores de corrente |
||
|
Configuração Distância |
AC de seis fases (L-N) |
6 x 0... 30 A |
|
AC de 3 fases (2L-N) |
3 x 0... 60 A (Grupo A II B) |
|
|
AC de 1 fase (3L-N) |
1 x 0... 180 A |
|
|
Potência |
AC de seis fases (L-N) |
6x 450V, a 0... 30A |
|
AC de 3 fases (2L-N) |
3x 520VA, a 0... 60A (Grupo A II B) |
|
|
AC de 1 fase (3L-N) |
1 x 1000 VA, a 0... 180A (máximo) |
|
|
Precisão |
< 0,07% de leitura + 0,06% de intervalo garantido a 0-30A < 0,02% de leitura + 0,02% de intervalo típico a 0-30A |
|
|
Resolução |
1mA |
|
|
Geradores, gerais |
||
|
Frequência |
Distância |
0... 1000 Hz |
|
Precisão / deriva |
Erro < 0,001 Hz a 10... 65 Hz, Erro < 0,01 Hz a 65 Hz...450 Hz Erro < 0,02 Hz a 450 Hz...1000 Hz |
|
|
Resolução |
0.001Hz |
|
|
Fase |
Distância |
- 360°... +360° |
|
Precisão / deriva |
Erro < 0,2 ° |
|
|
Resolução |
0.1° |
|
|
Temporizador |
Distância |
Infinito |
|
Precisão / deriva |
Erro < 0,1 ms |
|
|
Geradores de corrente contínua |
||
|
Intervalos de tensão |
0... 300V/180W |
|
|
Intervalos de corrente |
0... 20A/300W |
|
|
Precisão |
< 0,07% de leitura + 0,03% de intervalo garantido a 0-300 V < 0,04% de leitura + 0,02% de intervalo típico a 0-300 V |
|
|
< 0,14% de leitura + 0,06% de intervalo garantido a 0-20A < 0,05% de leitura + 0,02% de intervalo típico a 0-20A |
||
|
Resolução |
1mA; 1 mV |
|
|
Auxílio de alimentação em CC |
||
|
Distância |
0...300V/150W |
|
|
Entradas binárias |
||
|
Número |
8 pares |
|
|
Voltagem compatível |
10 V... 250 V DC |
|
|
Resultados binários |
||
|
Número |
4 pares |
|
|
Capacidade |
250 V/3 A AC/DC |
|
|
Sincronização |
||
|
Modo de sincronização |
GPS |
|
|
Armónica |
||
|
Tempos de sobreposição harmônica |
2... 20 vezes |
|
|
Fornecimento de energia |
||
|
Voltagem nominal de entrada |
220VAC ± 20% |
|
|
Potência |
1000VA |
|
|
Frequência nominal |
47Hz... 65Hz |
|
|
Condições ambientais |
||
|
Temperatura de funcionamento |
-5 °C... 55 °C |
|
|
Temperatura de armazenamento |
-20 °C... 75 °C |
|
|
Intervalo de humidade |
5%... 90%, não condensante |
|
|
Peso |
20 kg |
|
|
Dimensões |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Conexão PC |
RJ45, |
|
Conjunto de ensaio do relé de proteção da série K30:
|
Modelo |
Canais |
Saídas AC |
|
C3063i / C3063Li |
10 canais de saída |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7 canais de saída |
3*30A/4*300V |
|
K3066 |
13 canais de saída |
6*20A/3*40A/7*130V |
|
K3063 |
10 canais de saída |
6*20A/3*40A/4*130V |
|
K3040 |
7 canais de saída |
3*40A/4*130V |
|
K3030 |
7 canais de saída |
3*30A/4*130V |
Funções principais:
|
Posições |
Não. |
|
Relais de sincronização |
|
|
Transmissão de falha |
|
|
Sincronização GPS |
|
|
Relais de sobrecorrência |
50/76 |
|
Relais de sobrecorrência em tempo inverso |
51 |
|
Relais subcorrentes |
37 |
|
Relais de falha de terra |
50 |
|
Relais direcionais de sobrecorrente |
67 |
|
Relais de falha de solo direcionais |
67N |
|
Relais de sobrevoltagem |
59 |
|
Relais de baixa tensão |
27 |
|
Relais de tensão direcional |
91 |
|
Relais de potência direcionais |
32 |
|
Relais do factor de potência |
55 |
|
Proteção diferencial (circuitos diferenciais) |
87 |
|
Equipamento de proteção à distância (fase por fase) |
21 |
|
Relais de sobrecorrente de sequência negativa |
46N |
|
Protecção contra sobrecarga do motor |
51/86 |
|
Dispositivos de recolocação automática |
79 |
|
Relais de arranque |
94 |
|
Relais reguladores de tensão |
|
|
Relais de sobreimpedância, Z> |
|
|
Relais de subimpedância, Z |
|
|
Relais de atraso de tempo |
|
