Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala da tensão: | C.A. de 4×300 V | Poder da tensão: | 120 VA |
|---|---|---|---|
| Precisão da tensão: | <0> | Tensão entrada nominal: | 110V/220/230V C.A., apontada, ±15% |
| Frequência nominal: | 50/60Hz | Peso: | 20,5 QUILOGRAMAS |
| Realçar: | Jogo secundário do teste do relé da injeção de K68i,jogo secundário do teste do relé de K68i,jogo secundário do teste da injeção IEC61850 |
||

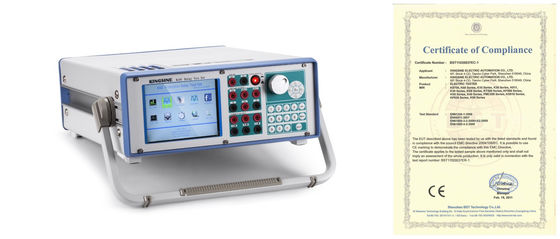

Jogo secundário universal do teste do relé da injeção de IEC61850 K68i
A descrição do teste secundário universal da injeção ajustou IEC61850 de conformação
Satisfaz todas as exigências do teste de campo. O verificador pode simultaneamente corrente da seis-fase da saída e tensão padrão da seis-fase com corrente 35A/phase e tensão 300V/phase. O verificador não pode somente testar relés tradicionais e dispositivos protetores, mas igualmente testa os dispositivos protetores baseados em microcalculador modernos, especialmente a proteção diferencial dos transformadores e dispositivos de comutação automáticos suporte-pela fonte de alimentação. Os testes tornam-se mais convenientes e perfeitos.
Característica do dispositivo secundário universal IEC61850 de conformação do teste da injeção
Funções básicas:
| ● | Teste da C.C. |
| ● | Teste da C.A. |
| ● | Teste do relé da distância |
| ● | Teste do harmônico |
| ● | Teste da frequência |
| ● | entradas binárias de 8 pares |
| ● | saídas binárias de 4 pares |
Funções avançadas do software (opcionais para seleções):
| ● | Teste diferencial |
| ● | Teste da sequência do estado |
| ● | Teste característico do tempo |
| ● | Teste avançado da distância |
| ● | Teste do sincronizador |
| ● | Retorno da falha (parte traseira do jogo da falha) |
Especificação do sistema de teste secundário universal IEC61850 de conformação da injeção
| Entrada binária | |
| Quantidade | 8pairs |
| Tipo | molhado/seco, até a entrada 300Vdc máxima |
| Definição de tempo | 100us |
| Taxa de amostra | 10KHz |
| Tempo de Debounce | 0~25ms (o software controlou) |
| Escala de tempo | 999.999s |
| Erros do tempo | ±1ms @ ≤1s, ±0.1% @ >1s |
| Isolamento galvânico | Isolado como 1,2,3,4-8 pares |
| Saída binária (tipo do relé) | |
| Quantidade | 4pairs |
| Tipo | Contatos de relé livres potenciais, software controlado |
| C.A. da capacidade da ruptura | Vmax: 400Vac/Imax: 4A/Pmax: 1000VA |
| C.C. da capacidade da ruptura | Vmax: 300Vdc/Imax: 4A/Pmax: 300W |
| Sincronização | |
| Modo da sincronização | GPS externo (opcional) |
| Fonte & ambiente de alimentação | |
| Tensão entrada nominal | 110V/220/230V C.A., apontada, ±15% |
| Tensão entrada permissível | 85~264Vac, 125~350VDC, auto-protetor |
| Frequência nominal | 50/60Hz |
| Frequência permissível | 45Hz~65Hz |
| Consumo de potência | VA 1500 máximo |
| Tipo de conexão | Soquete padrão 60320 da C.A. |
| Temperatura de funcionamento | -10℃~55℃ |
| Temperatura de armazenamento | -20℃~70℃ |
| Umidade | <95> |
| Outro | |
| Conexão de PC | RJ45 ethernet, 10/100M |
| Terminal aterrando | soquete da banana de 4mm |
| Peso | 20,5 quilogramas |
| Dimensões (W x D x H) | 360×450×140 (milímetro) |
Vantagem do verificador secundário universal IEC61850 de conformação da injeção
| ● | Simulador variável da bateria, C.C. 0-300V, máximo 120Watts. |
| ● | Facilidade de testes rápida do relé na modalidade manual |
| ● | Ligar para criticar o teste (SOTF) |
| ● | Testes fim-a-fim da sincronização de GPS |
| ● | Exposição de vetor em linha |
| ● | Criação automática do relatório de teste |
| ● | o Anti-grampeamento detecta, fiação errada conecta a proteção do alarme e da auto-proteção, da sobrecarga e do superaquecimento |
FAQ
Q: Pode o dispositivo testar a função de relés da sincronização ou da synchronism-verificação?
: Sim.
Q: Como sobre a garantia do reparo?
: Todos nossos produtos têm 3 anos garantem do reparo livre, e da manutenção de vida.
Q: Que é suas vantagens técnicas?
: 7 saídas dos canais (4x300V & 3x35A), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 20x.
