| Nome da marca: | Kingsine |
| Número do modelo: | KF920 |
| MOQ: | 1 grupo |
| preço: | negociável |
| Tempo de entrega: | 15 dias de trabalho |
| Condições de pagamento: | L/C, T/T |

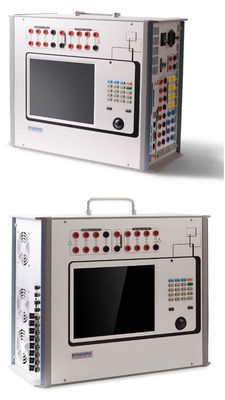

Verificador cumprido do relé de proteção de IEC61850 KF920 1000Hz
Descrição do verificador do relé de proteção do sincronizar
Função de teste universal do relé de proteção, com inteiramente função do teste manual, do sequencer do estado, do harmônico, do teste do recloser, da distância da linha diferencial, da distância, da mutação, da sobrecarga, do sequencer zero, do sentido Ramping, de poder, da taxa diferencial, da proteção diferencial do harmônico, do Overexcitation, da alimentação do sincronizar, da reserva teste da fonte, diferencial da barra, teste da frequência, teste de Dv/Df, etc.
Característica do grupo do teste do relé de proteção do sincronizar
| ● | Exceto o teste da MU e o relé de proteção tradicional pela entrada análoga, KF920 igualmente pode testar IED na subestação inteligente que cumprem com o padrão IEC61850. |
| ● | uma tensão de 7 fases e a saída atual de 6 fases, tensão máxima são 130V/phase. A corrente máxima é 32A/phase (192A máximo paralelamente seis fases), saída do sinal de baixo nível de 13 canais. |
| ● | tela táctil de 12,1 polegadas, sistema operacional incorporado das janelas. Estrutura compacta, seguro e fácil a portátil |
| ● | Pode ser usado como um registro e um analisador da forma de onda. |
Especificação do dispositivo do teste do relé de proteção do sincronizar
| Sincronização | |
| Tempo de sincronização da saída da corrente e da tensão | ≤10µs |
| Ângulo da frequência e de fase | |
| Escala de frequência | 1 ~ 1000Hz |
| Precisão da frequência | <0> <5mhz> <10mhz> |
| Definição da frequência | 0.001Hz |
| Harmônico | O harmônico e a C.C. podem ser sobrepostos uma amplitude de 2 a 25 vezes (menos do que o valor avaliado) |
| Escala da fase | 0 ~ 359. 9° |
| Precisão da fase | ±0.05° |
| Definição da fase | 0.01° |
| Saídas de baixo nível | |
| Canais de saída | 13 canais |
| Escala da saída | C.A.: 0 ~ 8Vrms (valor eficaz) |
| Corrente máxima | ≥1mA |
| Precisão da saída | <0> <0> |
| características da Ampère-frequência | ≤±0.1% ~ 0,5% (1Hz ~ 1kHz) |
| Definição | ≤250µV |
| IEC61850 | |
| Tensão da saída de SV | IEC61850-9-1, IEC60044; Parâmetro avaliado 11585 da tensão (0X2D41); IEC61850-9-2: Digital 1 é 10mV |
| Corrente de saída de SV | IEC61850-9-1, IEC 60044: Proteção avaliado current463 (0X 1CF), medida avaliado 11585 atuais (0X2D41); IEC61850-9-2: Digital 1 é 1mA |
| Sinal de sincronização | IRIG-B que envia o ≥ 2pcs dos portos; IRIG-B que recebe o ≥ 1pc dos portos; PPS que recebe o ≥ 1pc dos portos; Porto de GPS: 1pc; Sincronização accuracy>0.5us |
| Precisão de sistema de teste | 0,03%; definição: 0,0001%, 0,01' |
| Classe da verificação do teste | 0.2S |
| Transformador eletrônico e de atraso da MU teste | <2us> |
| Os tremores do atraso da MU testam | <2us> |
| Precisão do atraso transiente da MU | <10us> |
| GANSO que recebe o tempo | <0> |
| I/O binário que recebe o tempo | <0> |
Vantagem do sistema de teste do relé de proteção do sincronizar
| ● | Tenha a análise da mensagem e as estatísticas funcionam que podem tempo real analisar a saída SMV da unidade da fusão, mensagem do GANSO. Tenha o teste da consistência do protocolo e a verificação e as estatísticas anormais da mensagem funcionam. |
| ● | Mecanismo de manipulação da autoavaliação e do erro da unidade da fusão do teste da lata com a qualidade da amostra, marca no GANSO, informação do sinal do aviso para definir no sinal do ganso. |
| ● | Forma de onda da exposição de tempo real, estado binário e tempo precedente da viagem do interruptor no parâmetro elétrico da mensagem. Escala de tempo de Mark na mensagem de SV através do hardware para contar e avaliar a dispersão do tempo da mensagem de SV da unidade da fusão. |
| ● | Os dados da mensagem do registro em 1 minuto, analisam/para comparar a escala de tempo e os dados da amplitude de cada ponto de preparação de amostras, a amplitude da exposição e resultados estatísticos da escala de tempo da curva de distribuição do erro e do erro máximo. |
FAQ
Q: Pode o dispositivo testar a função de relés da sincronização ou da synchronism-verificação?
: Sim.
Q: Como sobre a garantia do reparo?
: Todos nossos produtos têm 3 anos garantem do reparo livre, e da manutenção de vida.
Q: Que é suas vantagens técnicas?
: Valor provado de conformação e GANSO para IEC61850 IEDs, unidade etc. da fusão. C.A. do amplificador análogo da elevada precisão, 6 do × 32A e 7 do × 130V do” funcionamento tela táctil sources.10.4 e do teclado.
|
|
