Detalhes do produto:
Condições de Pagamento e Envio:
|
Escala da tensão: | C.A. de 7×310 V | Poder da tensão: | 90 VA |
---|---|---|---|
Precisão da tensão: | <0> | Terminal aterrando: | soquete da banana de 4mm |
Peso: | 20 quilogramas | Dimensões (W x D x H): | 480×320×160 (milímetro) |
Realçar: | IEC61850 K2066i,Dispositivo dos testes do relé IEC61850,Grupo do teste do relé IEC61850 |

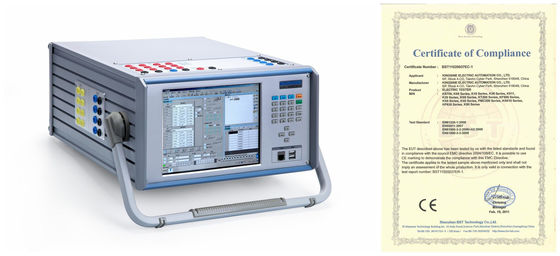

Grupo inteligente de pouco peso do teste do relé de IEC61850 K2066i
A descrição do dispositivo dos testes do relé cumpriu IEC61850
Função de teste universal do relé de proteção, com inteiramente função do teste manual, do sequencer do estado, do harmônico, do teste do recloser, da distância da linha diferencial, da distância, da mutação, da sobrecarga, do sequencer zero, do sentido Ramping, de poder, da taxa diferencial, da proteção diferencial do harmônico, do Overexcitation, da alimentação do sincronizar, da reserva teste da fonte, diferencial da barra, teste da frequência, teste de Dv/Df, etc.
A característica do grupo dos testes do relé cumpriu IEC61850
● | Ligar para criticar o teste (SOTF) |
● | Modelo do sistema de energia para testes dinâmicos |
● | Exposição de vetor em linha |
● | Os resultados da análise automáticos supõem |
● | Criação automática do relatório de teste |
● | Testes fim-a-fim da sincronização inerente de GPS |
● | o Anti-grampeamento detecta, fiação errada conecta a proteção do alarme e da auto-proteção, da sobrecarga e do superaquecimento |
● | garantia 3-Years do reparo livre e da manutenção de vida |
● | Peso leve, <20kg> |
● | Elevação de software livre |
Especificação de testes Kit Complied IEC61850 do relé
Entrada binária | |
Quantidade | 8pairs |
Tipo | molhado/seco, até a entrada 300Vdc máxima |
Definição de tempo | 10us |
Taxa de amostra | 10KHz |
Tempo de Debounce | 0~25ms (o software controlou) |
Escala de tempo | Infinito |
Erros do tempo | ±1ms @ ≤1s, ±0.1% @ >1s |
Isolamento galvânico | Isolado cada um emparelha-se |
Saída binária (tipo do relé) | |
Quantidade | 4pairs |
Tipo | Contatos de relé livres potenciais, software controlado |
C.A. da capacidade da ruptura | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA |
C.C. da capacidade da ruptura | Vmax: 300Vdc/Imax: 5A/Pmax: 150W |
Saída binária (tipo do semicondutor) | |
Quantidade | 4pairs |
Tipo: | Aberto-coletor, tipo homem da combinação |
C.C. da capacidade da ruptura | 5~15Vdc/5mA, 10mA máximo |
Tempo de resposta: | 100us |
Sincronização | |
Modo da sincronização | GPS, tipo conector de SMA da antena |
Fonte & ambiente de alimentação | |
Tensão entrada nominal | A C.A. 110V/220/230V, apontou |
Tensão entrada permissível | 85~264Vac, 125~350VDC, auto-protetor |
Frequência nominal | 50/60Hz |
Frequência permissível | 45Hz~65Hz |
Consumo de potência | VA 1500 máximo |
Tipo de conexão | Soquete padrão 60320 da C.A. |
Temperatura de funcionamento | -10℃~55℃ |
Temperatura de armazenamento | -20℃~70℃ |
Umidade | <95> |
Outro | |
Conexão de PC | RJ45 ethernet, 10/100M |
Porta usb | Tipo-Um portos de 2 USB para o teclado externo, o rato ou o transporte de dados |
Terminal aterrando | soquete da banana de 4mm |
Peso | 20 quilogramas |
Dimensões (W x D x H) | 480×320×160 (milímetro) |
A vantagem do sistema de testes do relé cumpriu IEC61850
Grupo poderoso do teste do relé de 6 fases e ferramenta da comissão, conveniente para o teste de campo;
saída dos canais análogos de precisão 6x35A & 7x310V alta;
9,7" cor verdadeira TFT LCD, tela táctil e teclado que operam-se, controle do portátil de w/wo;
Os moldes deexpansão da biblioteca do teste;
FAQ
Q: Pode o dispositivo testar a função de relés da sincronização ou da synchronism-verificação?
: Sim.
Q: Como sobre a garantia do reparo?
: Todos nossos produtos têm 3 anos garantem do reparo livre, e da manutenção de vida.
Q: Que é suas vantagens técnicas?
: 13 saídas dos canais (6x35A & 7x310V), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 60x.
