Detalhes do produto:
Condições de Pagamento e Envio:
|
| Atual: | 3x35A | Tensão: | 4x300V |
|---|---|---|---|
| De pouco peso: | 20.5kg | Dimensões (W x D x H): | 360×450×140 (milímetro) |
| Realçar: | Verificador do relé de K68i,equipamento de teste secundário da injeção 300V,teste do relé de proteção 300V |
||
Equipamento de teste secundário da injeção do verificador do relé de K68i 300V
Teste da C.A.
Estrutura da tabela de parâmetro
| Fila | Nome de parâmetro | Número de bytes | Descrição | Nota |
| 0 | nModelType | 4 | Tipo modelo | Os dados são o tipo int32, e o valor é fixado em 1 durante o teste da C.A. |
| 1 | gfRange [13] | 4*13 |
amplitude 13channel
|
O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, defeito 0A, 0V |
| 2 | gfPhase [13] | 4*13 | fase de 13 canais | O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, o defeito é 0 graus |
| 3 | gfFrequency [13] | 4*13 | frequência de 13 canais | O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, e o defeito é 50Hz |
| 4 | fOutputTime | 4 | Tempo da saída | Os dados são tipo do flutuador, a unidade são em segundo, descrevendo a época a mais longa desta saída |
| 5 | nInputBinaryLogic | 4 | Lógica binária da entrada | Os dados são o tipo int32, o valor 0 é lógico OU, o valor 1 é lógico E |
| 6 | nInputBinaryEnable | 4 | a entrada binária de 8 canais permite | Os dados são do tipo int32, que define a entrada binária 1 à entrada binária 8 do ponto baixo à bocado-codificada alta, em ordem: 1, 2, 3, 4, 5, 6, 7, 8; os meios do valor 0 a entrada binária são inválidos, o valor 1 são válidos |
| 7 | fActionTime | 4 | Tempo da ação | Os dados são tipo do flutuador, e a unidade é em segundo. Grava a época da ação desta saída. A variável é saída sob a forma dos resultados da análise. Quando o valor é menos de 0, significa que o teste não tem nenhuma ação. |
Construção do parâmetro
| Fila | Nome de parâmetro | Número de bytes | Descrição | Nota |

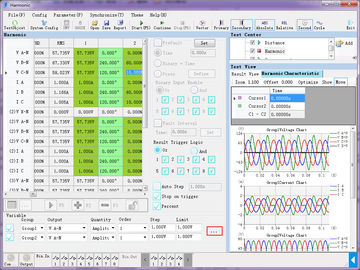

| 0 | nModelType | 4 | Tipo modelo | Os dados são do tipo int32, o valor são fixados em 2 no teste do harmônico |
| 1 | gfRange [7] [21] | 7*21*4 | Valor da amplitude do harmônico | O tipo de dados é uma disposição bidimensional do flutuador, 7 harmônicos da fase 21, 7 que a fase é A, UB, UC, UX, IA, IB, IC em ordem, o defeito 0A, 0V |
| 2 | gfPhase [7] [21] | 7*21*4 | Fase do harmônico | O tipo de dados é uma disposição bidimensional do flutuador, 7 harmônicos da fase 21, a fase 7 é A, UB, UC, UX, IA, IB, IC, e o defeito é 0 graus |
| 3 | fBaseFreqency | 4 | Frequência fundamental | O tipo de dados é disposição do flutuador |
| 4 | fOutputTime | 4 | tempo da saída | Os dados são tipo do flutuador, a unidade são em segundo, descrevendo a época a mais longa desta saída |
| 5 | nInputBinaryLogic | 4 | lógica binária da entrada | Os dados são o tipo int32, o valor 0 é lógico OU, o valor 1 é lógico E |
| 6 | nInputBinaryEnable | 4 | 8 pares de entrada binária permitem | Os dados são do tipo int32, que define a quantidade binária 1 da entrada à quantidade binária 8 da entrada do ponto baixo à bocado-codificada alta, em ordem: 1, 2, 3, 4, 5, 6, 7, 8; os meios do valor 0 a entrada binária são inválidos, o valor 1 são válidos |
| 7 | fActionTime | 4 | tempo da ação | Os dados são do tipo do flutuador e a unidade é em segundo. Grava a época da ação desta saída. Esta variável é saída sob a forma dos resultados da análise. Quando o valor é menos de 0, significa que o teste não tem nenhuma ação. |
Construção do parâmetro
| Artigo não. | nome de parâmetro | Número de bytes | Descrição do parâmetro | Observação |
| 0 | nModelType | 4 | tipo do módulo | O tipo de dados é o tipo int32, quando nós usamos o módulo do sequencer do estado, a constante do valor como 3 |
| 1 | nStateCount | 4 | Número de estados | Os dados são do tipo int32 |
| 2 | pStateParam |
nStateCount * STATE_SIZE |
Parâmetro do estado | Os dados são um tipo do ponteiro (disposição da tabela de parâmetro do único-estado), e seu tamanho do espaço é um múltiplo da estrutura do único-estado |
| 3 | nStateIndex | 4 | O número de série da saída atual | Os dados são do tipo int32, partindo de 0, indicando que o estado está sendo atualmente saída. Esta variável é saída sob a forma dos resultados da análise, refletindo o estado atual da saída do teste no tempo real. |
STATE_SIZE é o tamanho do espaço de armazenamento da tabela de parâmetro da única estrutura do estado.
A estrutura da única tabela de parâmetro do estado é:
| Artigo não. | nome de parâmetro | Número de bytes | Descrição do parâmetro | Observação |
| 0 | gfRange [13] | 4*13 | valor da amplitude de 13 fases | O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, e o defeito é 0A, 0V |
| 1 | gfPhase [13] | 4*13 | fase 13 | O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, e o defeito é 0 graus |
| 2 | gfFrequency [13] | 4*13 | frequência de 13 fases | O tipo de dados é uma disposição do flutuador, seguida pelo A, UB, UC, UX, IA, IB, IC, A, Ub, Uc, Ia, Ib, CI, e o defeito é 50Hz |
| 3 | fOutputTime | 4 | tempo da saída | Os dados são tipo do flutuador, a unidade são em segundo, descrevendo a época a mais longa desta saída |
| 4 | nInputBinaryLogic | 4 | Lógica binária da entrada | Os dados são o tipo int32, o valor 0 é lógico OU, o valor 1 é lógico E |
| 5 | nInputBinaryEnable | 4 | 8 pares de entrada binária permitem | Os dados são do tipo int32, que define a quantidade binária 1 da entrada à quantidade binária 8 da entrada do ponto baixo à bocado-codificada alta, em ordem: 1, 2, 3, 4, 5, 6, 7, 8; os meios do valor 0 a entrada binária são inválidos, o valor 1 são válidos |
| 6 | nTriggerKind | 4 | Condição do disparador do estado | Os dados são do tipo int32, o valor 0 são disparador do tempo, o valor 1 são tempo mais o disparador de abertura de uma quantidade, o valor 2 estão abrindo uma quantidade, o valor 3 são botão |
| 7 | nOutputBinaryState | 4 | Estado inicial da saída binária | Os dados são int32 do tipo, que define da saída binária 1 até a saída binária 4 pela bocado-codificação do ponto baixo à elevação, um único valor de 0 indicam que a saída está (nenhum sinal de saída), e o valor de 1 indica que a saída é fechado |
| 8 | fOutputBinaryHoldTime | 4 | Tempo de posse binário da saída | Os dados são do tipo do flutuador, a unidade são em segundo, que representa o tempo de armazenagem do estado inicial da saída binária |
| 9 | fActionTime | 4 | tempo da ação | Os dados são do tipo do flutuador e a unidade é em segundo. Grava a época da ação desta saída. Esta variável é saída sob a forma dos resultados da análise. Quando o valor é menos de 0, significa que o teste não tem nenhuma ação. |
