Jogo secundário protetor dos testes da injeção de IEC61850 K68i

Jogo secundário protetor dos testes da injeção de K68i 20.5Kg

Projeto total

1 conexão do hardware

A plataforma do teste de campo consiste em três porções:

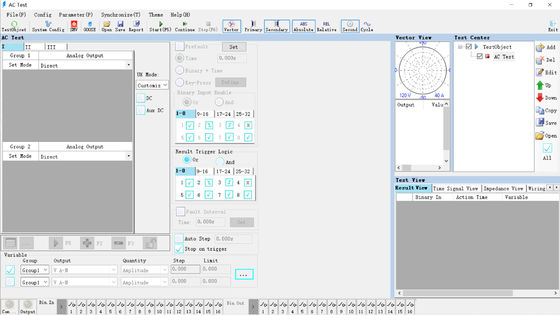

• Software do cliente: termina principalmente a exposição do índice e da interação do teste com usuários;

• Biblioteca de relação da relação: termine principalmente o controle e a interação do verificador, dos parâmetros do teste da edição, e dos resultados da análise da transferência de arquivo pela rede;

• Verificador do relé: Recebe instruções da biblioteca de relação da relação para terminar o índice do teste. As primeiras duas peças são instaladas no mesmo computador.

1,2 caso da aplicação de sistema

• O diagrama do caso da aplicação de sistema descreve os métodos principais do trabalho do operador do teste de campo. A peça do teste de campo precisa de interagir com o verificador para terminar automaticamente o teste e para obter os resultados da análise. O modo principal da interação é fornecido pela relação de verificador.

Você pode ver da figura:

• O trabalho de teste automático é feito junto por 3 porções do cliente, da biblioteca de relação da relação de verificador e do verificador;

• O fluxograma em linha da experiência descreveu as maneiras principais dos trabalhos da relação do teste.

Vantagem do verificador secundário universal IEC61850 de conformação da injeção
