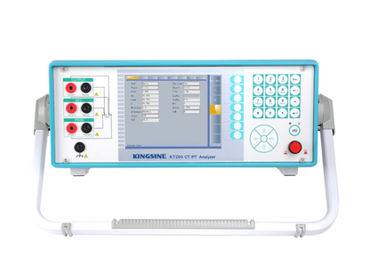

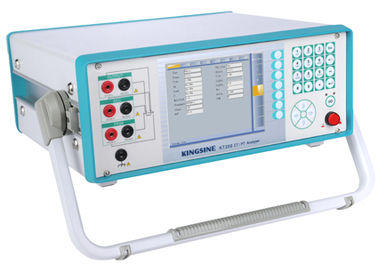

Analisador do CT/pinta

Tela de exposição de TFT LCD
Padrão 60044-1/IEC60044-6 do IEC
Fonte de alimentação entrada: C.A.: 85-260 V, 47-63 hertz, 10 A (máximo)

Projeto inovativo, manutenção fácil!

Com inovativos modularize o projeto, quadro de encaixe, função da auto-calibração que facilitam a manutenção!

1, consistindo no projeto da modularização da função e no quadro de encaixe, cada módulo contiver a função da auto-calibração, plug and play quando módulo da mudança, fácil manter para o cliente.

2, adotam a tela de exposição de TFT LCD com claro e o projeto de relação bonito do software, usuário pode operar-se facilmente

3, entrada atual de AC/DC para a vasta gama somente, satisfazem todo o padrão da fonte de alimentação pedido.

4, fácil de operar, medida rapidamente, todo o teste podem ser feitos automaticamente basearam na mesma linha tipo da conexão exceto a medida da impedância da sobrecarga.

5, adotam a baixa tensão & o método variável da medida da frequência, pode testar a tensão até o transformador 30kV como a tensão máxima da saída somente é 120V e a corrente máxima do valor máximo é 15A, alta segurança da inflexão.

6, projeto com o peso leve de 10kg, apropriado portáteis para que o teste de campo do sistema de energia elétrica, a fábrica de fabricação de transformador atual ou o laboratório use-se.

7, precisão alta da medida, precisão da resistência são 0.1%+1mΩ, grau da fase accuracy±0.05, precisão variável são ±0.1% (1-5000), precisão variável são ±0.2% (5000-10000)

8, pode testar o transformador atual de acordo com IEC 60044-1 ou IEC60044-6 o padrão etc.

9, função completa da medida, pode testar todo o tipo transformador atual para a sobrecarga secundária, a resistência de laço secundária, a característica da excitação, a característica do transeunte, a diferença da relação, a diferença do ângulo e a polaridade. Pode igualmente testar o coeficiente exato do limite (ALF), o coeficiente da segurança do dispositivo (FS), a constante de tempo secundária (Ts), o coeficiente do remanence (Kr), o coeficiente da área transiente (Ktd), a tensão da inflexão, corrente, nível, indutância da saturação, indutância da un-saturação, curva do erro de 5% 10%, do transformador atual, laço de histerese para o transformador atual, e avalia o resultado da análise de acordo com o padrão definido.

10. Teste da pinta
 Como para aquela pinta indutiva baseada na definição de GB1207-2006 (IEC60044-2), o analisador de KT200 CT/PT pode igualmente testá-lo. O analisador de KT200 CT/PT pode fazer o teste variável da excitação da relação, da polaridade e do enrolamento secundário da pinta indutiva.
