| Nome da marca: | KINGSINE |
| Número do modelo: | KF86 |
| MOQ: | 1 conjunto |
| preço: | negociável |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T com antecedência, L/C |
Um jogo 10kg, cumpre inteiramente todas as exigências para a detecção e a eliminação de erros de IEC61850 IEDs, de unidades da fusão, de sistemas de controlo da estação e de relés de proteção tradicionais.
Vista geral:
8 portos óticos valor IEC61850 de preparação de amostras de conformação e GANSO;
saída atual dos canais análogos da tensão 6x130V e de precisão 6x20A alta;
GPS inerente, função da sincronização do apoio IRIG-B;
o tela táctil de 9,7 polegadas, pode ser operado off-line ou com portátil;
Especificações
| Fonte atual da C.A. | |
| Amplitude & poder |
6×20A @ 90VA máximo cada um; 3×40A @ 180VA máximo cada um; |
| Precisão | ±1mA @ <0> <0> <0> |
| Escala |
Escala I: 2A Escala II: 20A Escala automática |
| Offset da C.C. | <3ma Typ=""> |
| Definição | 1mA |
| Distorção | <0> |
| A resposta ascensão/descida | <100us> |
| Fonte atual da C.C. | |
| Amplitude & poder | 6×10A @ 50W máximo |
| Precisão | ±5mA @ <1a> ±0.2% @ ≥1A |
| A resposta ascensão/descida | <100us> |
| Fonte da tensão AC | |
| Amplitude & poder | 6×130V @ 65VA máximo cada um |
| Precisão | ±2mV @ <2v> <0> <0> |
| Escala |
Escala I: 13V Escala II: 130V Escala automática |
| Offset da C.C. | <10mv Typ=""> |
| Definição | 1mV |
| Distorção | <0> |
| A resposta ascensão/descida | <100us> |
| Fonte da tensão de C.C. | |
| Amplitude & poder |
6×150V @ 75W máximo 1×300V @ 150W máximo |
| Precisão | ±10mV @ <5v> ±0.2% @ ≥5V |
| A resposta ascensão/descida | <100us> |
| Ângulo da frequência & de fase | |
| Escala de frequência | C.C. ~ 1000Hz, transeunte 3000Hz |
| Precisão da frequência | ±0.5ppm |
| Definição da frequência | 0.001Hz |
| Escala da fase | -360°~360° |
| Precisão da fase | <0> |
| Definição da fase | 0.001° |

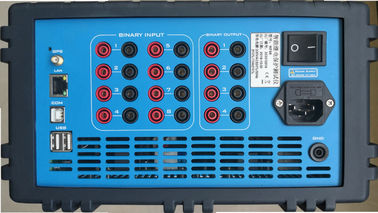

| Entrada binária | |
| Isolamento elétrico | 8 pares de elétrico isolado cada um |
| Impedância entrada | 5 kΩ… 13kΩ (contato vazio) |
| Característica entrada |
0 V~300Vdc ou contato seco (A entrada binária para virar o potencial pode ser programável) |
| Taxa de amostra | 10kHz |
| Definição de tempo | 10us |
| Escala da medida do tempo | 0~105s |
| Precisão do tempo |
±1ms @ <1s> ±0.1% @ ≥1s |
| Tempo de Debounce | 0~25ms (o software controlou) |
| Saída binária | |
| Quantidade | 4 pares, velocidade rápida |
| Tipo | Tipo 4.0mm da banana |
| Capacidade da ruptura da C.A. | Vmax: 250V) (da C.A./Imax: 0.5A |
| Capacidade da ruptura da C.C. | Vmax: 250V) (da C.C./Imax: 0.5A |
| Isolamento elétrico | Todos os pares isolados |
| Porto do sincronizar | |
| Sincronização satélite |
1 × SMA, uso para a relação da antena de GPS Apoio GPS e satélite de Beidou |
| Fibra IRIG-B | ST de 2 ×, 1 para a transmissão, 1 para receber |
| IRIG-B elétrico |
1 terminal do × 6Pin 5.08mm phoenix 1 para a transmissão, 1 para receber |
| Sincronização externo do disparador |
1 terminal do × 4Pin 5.08mm phoenix entrada de disparador externo + saída externo do disparador |
| Relação de comunicação | |
| Ethernet | 1 × RJ45, 10/100M |
| Porta de série | 1 × RS232 |
| USB | 2 × USB2 |
| Peso & tamanho | |
| Tamanho | 390mm×256mm×140mm |
| Peso | 10kg |
| Exposição | 9.7inch LCD, tela táctil |
| Teclado numérico | Chave do número + chave de sentido |
| Fonte de alimentação | |
| Tensão nominal | 220V/110V (C.A.) |
| Tensão permissível | 85V~265V (C.A.); 127V~350V (C.C.) |
| Frequência nominal | 50Hz |
| Frequência permissível | 47~63Hz |
| Atual | 10A máximo |
| Consumo de potência | 1200VA máximo |
| Tipo de conexão | Soquete padrão 60320 da C.A. |
| Ambiente de trabalho | |
| Temperatura de funcionamento | -10~+55 ℃ |
| Humidade relativa | 5~95%, Não-condensação |
| Temperatura de armazenamento | -20℃ ~ +70℃ |
| Pressão atmosférica | kPa 80kPa~110 (altura 2000m ou mais baixo) |
