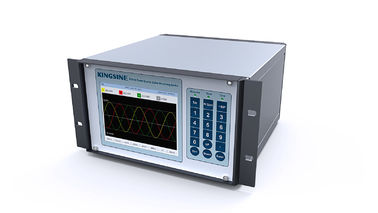

Sistema de Monitoramento da Qualidade de Energia

8G cartão SD, salve os dados de medição por um longo tempo;

Detecção de tensão instantânea de 16 bits AD, 100K ps / S;

Interface amigável;

Posicionamento de energia (opcional).

Design de sabedoria, produtos inteligentes, bons serviços.

De acordo com o padrão IEC, medição multicanal, processamento de alto desempenho, armazenamento de alta capacidade.

Medição funciton

3 * 4 canais de tensão / corrente de medição, 0,1% de leitura / 16 bits AD;

Análise de valor de estado estável de 10/12 ciclos;

Detecção de tensão instantânea de amostragem de 100Kps / S / AD de 16 bits;

Resolução de frequência 0,001 Hz, precisão 0,01 Hz, intervalo 45-65 Hz;

Amostragem síncrona;

Sistema monofásico de suporte, sistema trifásico de quatro linhas, sistema trifásico de três linhas delta, sistema tipo estrela de três fases e três linhas.

Padrão de detecção

Cumprir completamente com IEC61000-4-30

teste de compatibilidade eletromagnética e método de medição de qualidade de energia e tecnologia de medição;

Cumprir completamente com a instrução geral IEC 61000-4-7 de medição harmônica e inter-harmônica;

IEC61557-12 afetam a quantidade e índice de especificação do dispositivo de medição de qualidade de energia;

Qualidade de energia GB / T 15945-2008 - desvio de frequência do sistema de energia;

Qualidade de energia GB / T 12325-2008 - desvio de tensão de alimentação;

Qualidade de energia GB / T 12326-2008 - flutuação de tensão e flicker;

Qualidade de energia GB / T 15543-2008 - desequilíbrio de tensão trifásico;

Qualidade de energia GB / T 14549-1993 - harmônica da grade de potência;

Qualidade de energia GB / T 18481-2001 - transiente de sobretensão e sobretensão intencional;

GB / T-19862-2005 requisitos gerais de dispositivo de monitoramento de qualidade de energia;

Qualidade de energia GB / T 24337-2009—— inter-harmônica da rede elétrica.

Disparador de evento de qualidade de energia

256 amostragem / ciclo, análise de meia onda;

Súbito-inchaço, repentina-sacudida, parada repentina, flutuação de tensão, tensão instantânea;

Evento osciloscópio funciton;

Descrição da característica do evento.

Idioma suportado

Chinês simples;

Inglês.

Interface externa

Display LCD TFT, resolução 640 * 480;

Cartão SD de memória 8G;

Sincronização de tempo GPS, interface RS485;

Comunicação Ethernet;

Características do produto:

Total de 24 canais de medição;

Cumprir completamente o padrão IECA;

Um registro por minuto, o dispositivo salva todos os parâmetros de medição automaticamente

pelo menos 3 meses;

Osciloscópio de longa duração automaticamente de acordo com o acionador de evento;

8G cartão SD, salve os dados de medição por um longo tempo;

Detecção de tensão instantânea de 16 bits AD, 100K ps / S;

Interface amigável;

Posicionamento de energia (opcional).
