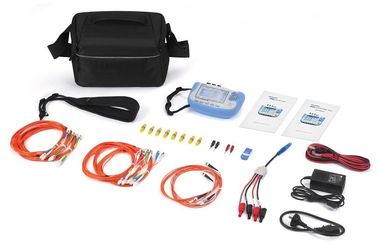

Gravar mensagens SMV e mensagens GOOSE de cada porta óptica. Após a gravação ser concluída, o arquivo no formato pacp salvará o arquivo gravado e analisará a mensagem atualmente gravada.

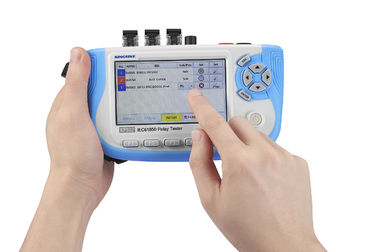

Na interface principal, pressione "Record Wave" para entrar na página de detecção do módulo de gravação, a página de detecção pela lista mostra o bloco de controle SV e GOOSE,Clique em "F1 refresh" para detectar a hora atual de acesso às mensagens SV e GOOSE.

Após a mensagem de detecção terminar, clique no íconeQuando o ícone da coluna selecionada é, indica que o bloco de controlo correspondente foi selecionado.E 2 conjuntos de SV e 4 grupos de blocos de controlo GOOSE podem ser selecionados no máximo.

Clique em "F2 iniciar a gravação" para iniciar a gravação, clique em "F3 parar" para parar a gravação (se não parar manualmente a gravação, a mensagem registros 60M parar automaticamente a gravação).

Clique em "F5 Salvar" para exibir a lista de seleção de nomes de arquivos de mensagens, mova o cursor para qualquer nome de arquivo, pressione a tecla "ENTER",Então a mensagem gravada para o nome do arquivo salvo no cartão TF no arquivo PACP Folder.

Clique em "F4 Waveform Analysis", pressione as setas para cima e para baixo para mover o cursor para a linha de endereço MAC, pressione a tecla "ENTER" para selecionar o bloco de controle a ser analisado,e depois clique em "F1 OK" para entrar na página de análise de forma de onda.

Clique no ícone "T1" (o fundo T1 mostrará vermelho), em seguida, o gráfico de ondas de luz do dedo para controlar a localização do cursor vermelho 1;

Clique no ícone "T2" (o fundo T2 será mostrado em verde), em seguida, no gráfico de ondas de luz do dedo para controlar a localização do cursor verde 2;

Depois de colocar as posições "Cursor 1" e "Cursor 2" e clicar em "Zoom in", expanda a forma de onda entre "Cursor 1" e "Cursor 2".

Clique em "todos", em seguida, mostrar a forma de onda completa, você pode ver a forma de onda acima.

O canto superior direito do ecrã "T1""T2" e "dT" representam o número da mensagem na posição onde se encontra o cursor T1,o número de mensagens do cursor T2 e o número de quadros de mensagens entre os cursores T1 e T2, respectivamente.

Quando você clicar e selecionar "Mover cursor" ou "flip", em seguida, pressione a direção das teclas esquerda e direita para controlar o movimento do cursor ou flip

Clique em "F3 Waveform / Message" para mudar para a página de exibição da mensagem original.F2 ou as teclas para cima e para baixo para mover. Cada vez que se entra na "página de exibição da mensagem original", o número da mensagem não é fixado, dependendo do número de série do cursor 1 ou do cursor 2,como a posição do cursor 1 no número de sequência 100, clique no "F3 forma de onda / Quando o pacote entra na página de exibição da mensagem original, o pacote original é o pacote número 100.

Clique em "Análise / Deslocamento F4" para exibir as estatísticas de exceção SV ou GOOSE.

Regista o número total de quadros, o número de quadros perdidos, o número de relógios, a duração da mensagem e a dispersão.

Registre o número total de quadros para o bloco de controlo GOOSE, o número de quadros StNum, o número perdido de StNum, o número de repetições de SqNum, o número perdido de SqNum,e o número de repetições do SqNum
