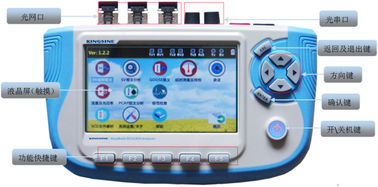

Por favor, consulte a foto abaixo sobre a aparência do conjunto de teste de proteção de relé digital de fibra portátil KF932.

Ecrã LCD com toque de dedos

A tecla de seta, a tecla de entrada e a tecla de retorno:

A tecla "ESC" é para regressar às teclas de função do menu anterior e para activar o protetor de tela; a tecla "ENTER" para confirmar a função; as teclas de seta para a parte superior e inferior, a esquerda e a direita.

1.Tascas de atalho de função: utilizadas para alternar entre diferentes páginas de ensaio.

2.Chave ligada/desligada: pressionar continuamente esta chave durante 3 segundos em ;est. Em seguida, ligar o dispositivo; a chave ligada/desligada está sempre ligada; novamente pressionar por muito tempo é desligar o dispositivo, a chave ligada/desligada está sempre ligada.

3.Interface de carregamento: interface de carregamento da bateria do instrumento.

4Portão analógico de recepção: é utilizado para a faseagem na recolha de tensão AC.

5Porta de recepção FT3 (RX): para recepção FT3 ou código B no sinal horário

FT3 TX (TX): utilizado para a transmissão de FT3 ou código B no sinal horário.

6. 3 pares de portas Ethernet de fibra: porta de fibra 1/2/3 para recebimento e envio SV e GOOSE, FIBRA porta 3 pode receber 1588 pares de mensagens

1.TF slot de cartão: para armazenar programas de software, dados e relatórios;

2Interface de E/S binária: para entrada binária e saída binária de contatos rígidos

Indicador:

Indicador de ligação da porta FIBER ligado, que indica que é normal para a ligação da ligação FIBERtransceptor;

O indicador ACT da porta FIBER pisca, o que significa que estão a ser recebidos alguns dados entrantes, enquanto que significa que estão a ser enviados alguns dados quando o indicador ACT da porta FIBER está sempre aceso.

O indicador RX da porta serial de fibra, sempre aceso, que permite a recepção de dados FT3;

O indicador da porta serial TX da FIBER está sempre aceso, o que significa que os dados FT3 estão a ser enviados;

Carregamento O indicador CHR está sempre aceso, o que significa que está a carregar eletricidade e o indicador está desligado após a conclusão da carga.
