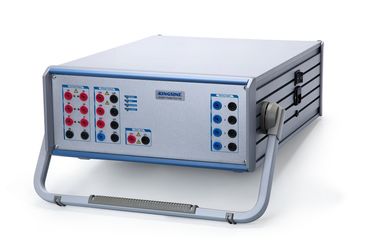

Fase de verificação secundária do apoio dos testes do relé de proteção do CE de 2 unidades da fusão

Apoie uma fase de verificação secundária de 2 unidades da fusão de fase, de que pode igualmente ser uma unidade da fusão de dados diferentes entre a amplitude, fase do canal, comparação da frequência, ANÚNCIO dobro completo que corrige e assim por diante.

Ao mesmo tempo para apoiar um analógico da tensão e um grupo de medidas digitais, você pode selecionar o analógico da tensão para a fase da referência, para conseguir os lugar diferentes dos dados da unidade da fase de verificação secundária.

Ao verificar o teste da fase, selecione uns dados do canal, tais como uma tensão como a fase baixa, para ser medido para ser amplitude verificada do grupo da tensão da fase, fase, frequência, quando a tabela mostrar o formulário da diferença do ângulo e da diferença de fase, e a carta de comparação da forma de onda da exposição e o diagrama do vetor, com a comparação da informação, podem verificar o mesmo lado da sequência de fase da tensão, o valor do RMS está correto ou não, o relacionamento lateral diferente da fase da tensão, o valor eficaz está correto ou não.

KF932 tem as características de dados multi-óticos da amostra de SV do receptor, o bloco de controle de SV do apoio pode ser modo de rede ou acesso ponto a ponto do modo, e de acordo com as características do modo de rede e do modo ponto a ponto, o número de série de processo de dados correspondente do tempo ou a escala de tempo sua manipulação, para assegurar a confiança dos dados.

Na relação principal clique sobre a “verificação da fase” para entrar na página de verificação da detecção da amostra de SV do módulo da fase. Para “verificar a página da detecção de SV do módulo da fase”, refira por favor de “a análise da amostra 5,2 SV” do manual do usuário.

Clique ou clique o botão do "entrada" após a imprensa acima, para baixo keyto selecionam o bloco de controle de SV que executará a fase de verificação. Quando o ícone selecionado da coluna é, significa que a seleção esteve selecionada. Pode escolher dois grupos.

É necessário selecionar “a aquisição líquida (número de série)” ou “o desenho reto (escala de tempo) “conforme o que os dados de SV são acesso conectado ou ponto a ponto, e o programa aplicativo determina automaticamente o porto ótico de acordo com a mineração da rede do acesso de dados de SV ou a mineração reta. Ao mesmo tempo também a necessidade de escolher a taxa de amostra de dados de SV que correspondem à maioria da aplicação da engenharia de 4000Hz.It é recomendada de escolher 4000Hz, apoia agora 4000Hz (80 pontos/ciclo), 12.8kHz (256 pontos/ciclo), 4800Hz (80 pontos/ciclo) e 15.36kHz (256 pontos/ciclo)”.

Clique “F2 a continuar” a entrar na página de verificação da comparação do valor da amostra da fase. Primeira necessidade de selecionar o canal de verificar a fase.

Põe em fase A (L1) “para a referência, outras fases são” A (L1) para o cálculo de ângulo de fase de 0 graus, batem a tela ou pressionam as chaves de sentido para mover o cursor, pressionam o botão do "entrada", a seguir selecionam a cor do fundo para o canal amarelo, do bloco de controle de SV na lista do canal pelo para cima e para baixo chaves para mover o cursor e para pressionar a chave de "entrada" para selecionar e confirmar.

Figura: Dois grupos de blocos de controle entre a verificação de fases

Clique do “tabela da simulação F2” para indicar diferença trifásica do ângulo de A/B/C (diferença do ângulo) e diferença da amplitude (diferença da relação) no formulário do seletor;

Clique do “forma de onda F3” para indicar a comparação da forma de onda de dois grupos de canais trifásicos de ABC. Na relação da comparação da forma de onda, clique o “F3”. Quando “F3: o período de amostra” é indicado, pressiona a tração horizontal das setas esquerdas e direitas e encolhe a forma de onda; quando F3 da exposição “: a escamação da amplitude”, pressiona o sentido da esquerda e da direção certa para reduzir e ampliar verticalmente a forma de onda. Toque ao mesmo tempo no esquerdo e de “o ciclo amostra” e da “a engrenagem deslizantes direitos da escamação amplitude” podem igualmente zumbir dentro e para fora.

Clique “o vetor F4” para indicar 2 grupos de vetor trifásico do canal de ABC.
