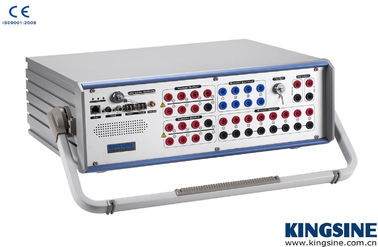

Capaz do que a série K31 pode testar

Características

• 10 canais de saída (6x32A e 4x310V), cada um dos canais de saída é independente e controla simultaneamente os valores de magnitude, ângulo de fase e frequência, capaz de injetar CC,Ondas sinusoidais AC e até 20 vezes os harmônicos.
• Simulador de bateria variável, DC 0-350V, 140 watts no máximo.
• 13 Canais de baixo nível de saída até 8Vac/10Vdc max.
• Medição AC/DC de 0-600V / 0-5A na classe 0.1.
• Módulos e modelos gráficos de ensaio para ensaios de vários relés
• Instalação de ensaio de relé rápido no modo manual
• Teste de disparo/pesquisa/verificação, apontar e clicar
• Facilidade de importação e exportação RIO/XRIO
• Mudar para teste de falha (SOTF)
• Modelo do sistema de alimentação para ensaios dinâmicos
• Teste de sincronização end-to-end de GPS e IRIG-B incorporado
• Exibição de vetores online
• Os resultados dos ensaios automáticos assumem
• Criação automática de relatórios de ensaio
• Detecção anti-clip, ligação de cablagem incorreta alarme e auto-proteção, sobrecarga e sobreaquecimento de proteção

Calibração do medidor de energia (opcional)

Interface Introdução

A calibração de medidores de energia é especializada no ensaio de módulos de medidores de energia para eletrónica e eletromecânica, uma vez que os parâmetros do medidor de energia especificado tenham sido injetados neste módulo,Estes dados podem ser salvos para uso posterior, O usuário pode usar a interface de parâmetros básicos do módulo de medidor de energia para importar por padrão todas as configurações do medidor de energia salvas na caixa do módulo e o usuário pode verificar, editar,excluir e adicionar os objetivos do medidor de energiaNa parte de visualização, edição, exclusão e adição, clique em seguir, novas adições e edições serão processadas automaticamente.

Interface do software de calibração de medidores de energia

Configuração de parâmetros

Fig Testing visualização

Corrente nominal: a corrente nominal do medidor de energia

Constante de pulso (Pulso/KWh): testar a constante de pulso do medidor de energia.

Tempo de aquecimento: testar-se-á o tempo de arranque do pré-condicionamento do medidor de energia.

Tempo de arranque: tempo de energia, tempo de arranque.

Temperatura ambiente: a temperatura ambiente sob a prova em curso

Humidade relativa: a humidade relativa em curso de ensaio

Fig. Visão de ensaio

Tipo de medidor: selecionar medidor de energia de 4 fios, de 3 fios, de fase única, potência ativa, potência reativa, potência aparente

Constante do medidor: constante de pulso do medidor de energia

Direção: Há saída de sinal de pulso de energia e entrada de sinal de pulso de energia do medidor de energia.Se, no momento do ensaio, o medidor de energia do sinal de pulsação por dispositivo, deve ser definida como porta interna.

Tipo de sinal pulsante: tipo de sinal pulsante de energia, pode ser selecionado em subida e queda.

Relação CT/PT: Configuração da relação do transformador

Certificado: assinatura do examinador

Tempo de liquidação: tempo de saída estável do medidor de energia

Impulsos/Rotação: número de pulsos relativos de cada círculo do medidor de energia

Classe: Nível do contador de energia

Procedimento de ensaio

1)Conexão de ensaio

Fig Conexão de ensaio

Utilização e fornecimento da linha de ensaio de entrada de energia por linha de ensaio padrão do fabricante

2) Procedimento de ensaio

Para definir cada parâmetro do medidor de energia no software de acordo com o capítulo 6.5.2 instrução, adicionar ponto de ensaio, iniciar o ensaio, o dispositivo de ensaio calculará o valor de energia de saída para o medidor de energia através da tensão de saída real, corrente, fase e tempo de saída.Após o medidor de energia receber a energia de saída do dispositivo de ensaio simultaneamente, irá emitir o sinal de pulsação de energia correspondente para o dispositivo de ensaio, o dispositivo de ensaio irá emitir o valor de energia e receber o sinal de pulsação de energia para preparar,Calcular o erro do ponto de ensaio presente para determinar o resultado do ensaio.
