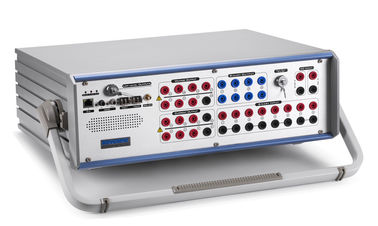

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor

Name: Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor
Brand: Kingsine Electric Automation Co., Ltd.
SKU: K3163i
Availability: InStock

Nome da marca:	KINGSINE
Número do modelo:	K3163i
MOQ:	1 conjunto
preço:	negociável
Tempo de entrega:	quinze dias úteis
Condições de pagamento:	T/T adiantado, L/C

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001,CE

Peso:

18 kg

Dimensões ((W x D x H):

468×375×164 mm

Habilidade da fonte:

50 sets/M

Destacar:

Teste de calibração do transdutor de detecção anti-clip

Teste de calibração do transdutor K3163i

Teste de calibração automática do transdutor

Descrição do produto

Capaz do que a série K31 pode testar

Posições	ANSI® No.
IEC61850 Unidade de transmissão e fusão de IEDs numéricos
Relais de proteção de distância	21
Relais de sincronização ou de verificação de sincronização	25
Relais de baixa tensão	27
Relais de potência direccionais	32
Relais de corrente inferior ou de potência inferior	37
Relais de sobrecorrente de sequência negativa	46
Relais de sobrecorrente/falha de solo	50
Relais de sobrecorrente/falha de solo em tempo inverso	51
Relais do factor de potência	55
Relais de sobrevoltagem	59
Relais de balanço de tensão ou de corrente	60
Relais direcionais de sobrecorrente	67
Relais de falha de solo direcionais	67N
Relais de sobrecorrência de corrente contínua	76
Relais de medição do ângulo de fase ou de protecção fora de passo	78
Dispositivos de recolocação automática	79
Relais de frequência	81
Relais de protecção contra sobrecarga do motor	86
Relais de proteção diferencial	87
Relais de tensão direcional	91
Relais direcionais de tensão e potência	92
Relais de arranque	94
Relais reguladores de tensão
Relais de sobreimpedância, Z>
Relais de subimpedância, Z
Relais de atraso de tempo

Características

10 canais de saída (6x32A e 4x310V), cada um dos canais de saída é independente e controla simultaneamente os valores de magnitude, ângulo de fase e frequência, capaz de injetar CC,Ondas sinusoidais AC e até 20 vezes os harmônicos.
Simulador de bateria variável, DC 0-350V, 140 watts no máximo.
13 Canais de baixo nível de saída até 8Vac/10Vdc max.
Medição AC/DC de 0-600V / 0-5A na classe 0.1.
Módulos e modelos gráficos de ensaio para ensaios de vários relés
Instalação de ensaio de relé rápido no modo manual
Teste de disparo/pesquisa/verificação, apontar e clicar
Facilidade de importação e exportação RIO/XRIO
Mudar para teste de falha (SOTF)
Modelo do sistema de alimentação para ensaios dinâmicos
Teste de sincronização end-to-end de GPS e IRIG-B incorporado
Exibição de vetores online
Os resultados dos ensaios automáticos assumem
Criação automática de relatórios de ensaio
Detecção anti-clip, ligação de cablagem incorreta alarme e auto-proteção, sobrecarga e sobreaquecimento de proteção

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor 0

Utilização de módulos de transdutor para ensaio de transdutores de potência elétrica de uma e de três fases normais e multifuncionais

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor 1

Fig Interface de software de calibração do transdutor

Configuração de parâmetros

Configuração das propriedades do transdutor, seleção do parâmetro/objeto de ensaio, figura abaixo

Fig Objeto de ensaio

Introduzir a interface de definição das propriedades do transdutor, definir a definição relativa de acordo com o parâmetro do fabricante do transdutor em teste.

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor 3

Configuração do parâmetro Fig

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor 4

Configuração do parâmetro Fig

Na vista de ensaio do transdutor, introduzir a seleção de configuração, selecionar a quantidade de medida através do tipo de saída do transdutor testado, o método de ensaio pode ser selecionado livremente através do ensaio.

Procedimento de ensaio

1) Conexão de teste

Anti - o grampeamento detecta resultados da análise automáticos do verificador K3163i da calibração do transdutor para supor 5

Fig Conexão de ensaio

Para efeitos de ensaio de ligação, utilizar o transdutor de potência do exemplo acima, para explicação, a ligação de outro tipo de transdutor será considerada como padrão pelo fabricante.

2) Procedimento de ensaio

Seguir o pedido acima para definir completamente o parâmetro de ensaio e a ligação, adicionar o ponto de ensaio, iniciar o ensaio, o dispositivo de ensaio calcular automaticamente o erro de acordo com o valor da amostragem
