| Nome da marca: | KINGSINE |
| Número do modelo: | K68i |
| MOQ: | 1 conjunto |
| Tempo de entrega: | quinze dias úteis |
| Condições de pagamento: | T/T adiantado, L/C |

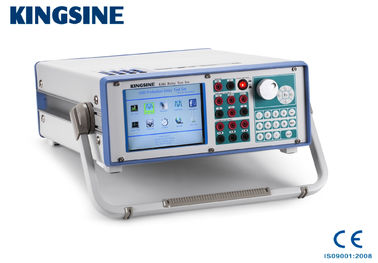

Automatização do conjunto de ensaio de relé universal K68i, de fase única
◆ Teste diferencial
◆ Teste de sequência de estado
◆ Teste de características de tempo
◆ Teste prévio de distância
◆ Teste do sincronizador
◆ Repetição de falhas (Reprodução de falhas)
◆ Teste de CC
◆ Teste de CA
◆ Teste de relevo de distância
◆ Teste harmônico
◆ Teste de frequência
◆ 8 pares de entradas binárias
◆ 4 pares de saídas binárias
| Modelo | Resultados atuais | Saídas de tensão | ||||
| K68 | 3×35A@450VA no máximo | 4×130V @ 75VA máximo | ||||
| K68i | 3×35A@450VA no máximo |
4×300V @ 120VA máximo |
||||
1. 3×35A e 4×300V canais de saída independentes de alta tensão.
2. Leve < 23,5 kg.
3Display LCD TFT em cores, teclado e codificador rotativo, controlo completo sem laptop.
4- Módulos de teste de software avançado opcionais.
5Garantia de 3 anos de reparação gratuita e manutenção ao longo da vida.
6- Uma actualização de software gratuita.
| Elementos de ensaio | ANSI® No. | |||||
| Relais de proteção de distância | 21 | |||||
| Relais de sincronização ou de verificação de sincronização | 25 | |||||
| Relais de baixa tensão | 27 | |||||
| Relais de potência direccionais | 32 | |||||
| Relais de corrente inferior ou de potência inferior | 37 | |||||
| Relais de sobrecorrente de sequência negativa | 46 | |||||
| Relais de sobrecorrente/falha de solo | 50 | |||||
| Relais de sobrecorrente/falha de solo em tempo inverso | 51 | |||||
| Relais do factor de potência | 55 | |||||
| Relais de sobrevoltagem | 59 | |||||
| Relais de balanço de tensão ou de corrente | 60 | |||||
| Relais direcionais de sobrecorrente | 67 | |||||
| Relais de falha de solo direcionais | 67N | |||||
| Relais de sobrecorrência de corrente contínua | 76 | |||||
| Relais de medição do ângulo de fase ou de protecção fora de passo | 78 | |||||
| Dispositivos de recolocação automática | 79 | |||||
| Relais de frequência | 81 | |||||
| Relais de protecção contra sobrecarga do motor | 86 | |||||
| Relais de proteção diferencial | 87 | |||||
| Relais de tensão direcional | 91 | |||||
| Relais direcionais de tensão e potência | 92 | |||||
| Relais de arranque | 94 | |||||
| Relais reguladores de tensão | - Não. | |||||
| Relais de sobreimpedância, Z> | - Não. | |||||
| Relais de subimpedância, Z | - Não. | |||||
| Relais de atraso de tempo | - Não. | |||||
1. 7 canais (4V + 3I) de saída, cada canal de saída é independente e de controlo simultâneo
com um diâmetro de diâmetro não superior a 50 mm,
Harmónicas.
2Simulador de bateria variável, DC 0-300V, 120 watts no máximo.
3Instalação de teste de relé rápido em modo manual.
4- Passe para teste de falha (SOTF).
5- Teste de sincronização GPS.
6Display de vetores online.
7Criação automática de relatórios de ensaio.
8Detecção anti-clip, ligação de alarme e auto-proteção, sobrecarga e sobreaquecimento.
| Saídas de tensão | ||||||
| Faixa de saída e potência | 2 × 600 V AC (L-L) | 240VA máximo cada | ||||
| 1 × 600 V de corrente contínua (L-L) | 240 W máximo | |||||
| 3 × 300 V de corrente contínua (L-N) | 120W máximo cada | |||||
| Precisão |
±2mV @ 0,2~2V ac
|
|||||
|
±10mV @ 0,5V ~ 5Vdc
|
||||||
| Resolução | 1 mV | |||||
| Distorção | < 0, 1% Guar. / < 0, 05% Tip. | |||||
| Resultados atuais | ||||||
| Faixa de saída e potência | 3 × 35A ac ((L-N) | 450VA máximo cada | ||||
| 1×105A ac ((3L-N) | 1200VA máximo | |||||
| 3×20A dc ((L-N) | 300W máximo cada | |||||
| Precisão |
±1mA @ 0,2A ~ 0,5A ac
|
|||||
|
±5mA @ 0,2A ~ 1Adc
|
||||||
| Resolução | 1mA | |||||
| Distorção | < 0, 1% Guar. / < 0, 05% Tip. | |||||
| Saída de frequência | ||||||
| Distância | 5 ~ 1000 HZ | |||||
| Precisão |
< 1 ppm @ 5 ~ 65 Hz
|
|||||
| Resolução | 0.001Hz | |||||
| Fase de saída | ||||||
| Distância | -360°~360° | |||||
| Precisão | < 0,05° Tipo / < 0,1° Guar. | |||||
| Resolução | 00,001° | |||||
| Aux. Fonte de tensão CC (simulador de bateria) | ||||||
| Distância | 0~300V @ 180W máximo | |||||
| Input binário | ||||||
| Quantidade | 8 pares | |||||
| Características de entrada | 0 ~ 400Vdc / livre de potencial | |||||
| Resolução do tempo | < 0,1 ms | |||||
| Max. Medir o tempo | 999.999s | |||||
| Tempo de saída | 0 a 25 ms | |||||
| Output binário | ||||||
| Quantidade | Quatro pares | |||||
| Tipo | Contatos potenciais de relevo livre, controlados por software | |||||
| Capacidade de ruptura | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Sincronização | ||||||
| Modo de sincronização | GPS externo (opcional) | |||||
| Armónica | ||||||
| Números sobrepostos | 2 ~ 20 vezes | |||||
| Fornecimento de energia e ambiente | ||||||
| Voltagem nominal de entrada | 110V / 220V / 230Vac designado, ±10% | |||||
| Frequência nominal | 50 / 60Hz | |||||
| Frequência admissível | 45 Hz ~ 65 Hz | |||||
| Consumo de energia | 1500 VA no máximo | |||||
| Tipo de ligação | Conexão AC padrão 60320 | |||||
| Temperatura de funcionamento | 0°C a 55°C | |||||
| Temperatura de armazenamento | -20°C~70°C | |||||
| Humidade | < 95% RH, não condensante | |||||
| Outros | ||||||
| Conexão de PC | RJ45 Ethernet, 10/100/1000M | |||||
| Terminal de aterragem | Soquete de bananeira de 4 mm | |||||
| Peso | 23.5 kg | |||||
| Dimensões ((W×D×H) | 360 × 480 × 140 mm | |||||
