Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | Sistema de vigilância da qualidade do poder,analisador portátil da qualidade do poder |
||
|---|---|---|---|

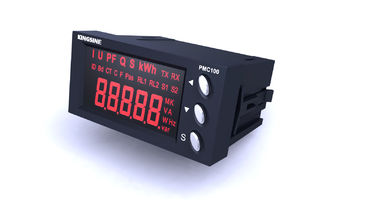

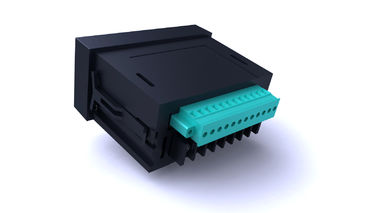

Medidor de energia multifuncional de fase monofásica, 2 canais PMC100
Medição de parâmetro elétrico monofásico e medição de energia
Monitoramento on-line de alarme de limite de parâmetro elétrico, relé de saída de alarme de relevância
Suporte de 2 canais DI / DO, pode configurar a saída do transdutor
Suporte a comunicação MODBUS-RTU, RS485
visão global
O medidor de potência digital monofásico da série PMC100 adota um display LED personalizado, modularizado e de alto brilho, muito bonito e grandioso; use microprocessadores de baixa potência como núcleo, para obter medição de todos os parâmetros elétricos e medição de energia. Pode opcional configurar vários binário, relé, interface de saída analógica para alcançar várias necessidades do usuário; integra portas de comunicação RS-485, pode facilmente cumprir a integração de vários sistema de distribuição inteligente. A função do produto é prática, fácil de usar e manutenção. Pode ser usado no monitoramento e controle de equipamentos no local, fornecer suporte de medição para especialistas em aplicações elétricas, fornecer base de dados para SCADA e Smart Grid, fornecer base de tomada de decisões para um gerenciamento de energia inteligente eficaz.
Funcionalidades Funcionais
Funcionalidades Funcionais | PMC100Z | PMC100C | PMC100P | PMC100F | PMC100U | PMC100I | PMC100N |
Valor virtual real instantâneo |
|
|
|
|
|
|
|
Atual | ◆ |
| ◆ |
|
| ◆ | ◆ |
Voltagem | ◆ |
| ◆ |
| ◆ |
| ◆ |
Freqüência | ◆ |
|
| ◆ |
|
| ◆ |
Poder ativo | ◆ |
| ◆ |
|
|
| ◆ |
Potência reativa | ◆ |
|
|
|
|
| ◆ |
Fator de potência | ◆ | ◆ |
|
|
|
| ◆ |
Energia |
|
|
|
|
|
|
|
Energia ativa | ◆ |
|
|
|
|
| ◆ |
Comunicação |
|
|
|
|
|
|
|
Protocolo RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Exibição |
|
|
|
|
|
|
|
Display LED | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
De outros |
|
|
|
|
|
|
|
DI de 2 canais | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Canal 2 FAZ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
1 canal AO: 4-20mA | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
|
Alarme de limites de 2 canais | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Atualização online do programa de suporte | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
Parâmetro técnico
características elétricas | ||
Tipo de Medição | Sistema de corrente alternada monofásica | |
| Taxa de amostragem por ciclo: 64 vezes | |
Taxa de atualização de dados | 1S | |
Precisão de Medição
| Atual | 0,2% |
Voltagem | 0,2% | |
Poder | 0,5% | |
Freqüência | 0,05 Hz | |
Energia ativa | 1,0% | |
AO | 1% | |
Características de tensão de entrada | Tensão de medição | 0 ~ 600 V (acesso direto) |
Sobrecarga permitida | 1,2 vezes / continuo | |
Impedância de entrada | 1,8MΩ | |
Característica atual de entrada | Corrente de medição | 5A ou 1A (via CT Connect) |
Sobrecarga permitida | 1,2 vezes / continuo | |
Impedância de entrada | <0,1Ω | |
INPUT BINÁRIO | Tensão de trabalho | 12 ~ 24 VDC (fonte de alimentação externa) |
Impedância de entrada | 12KΩ | |
Tensão de isolamento | 2KV | |
Saída de relé | Tipo de Nó | Choque mecânico |
Capacidade do nó | 220 VAC / 5A, 30 VDC / 5A | |
Saída CC de 4-20mA | Voltagem de circuito aberto | 5VDC |
Capacidade de sobrecarga | ≤200Ω | |
Tensão de isolamento | 2KV | |
Fornecimento de energia de trabalho | AC | 85 ~ 265 VAC / 45-65Hz |
DC | 100 ~ 300 VDC | |
Dissipação de energia | <2,5 W | |
Propriedades mecânicas | ||
Peso | 0,3 kg | |
Grau de proteção IP | painel IP52, corpo IP30 | |
Tamanho | 96 x 48 x 72 mm | |
Temperatura de operação | -25 ~ 70 ℃ | |
Temperatura de armazenamento | -40 ~ 85 ℃ | |
Humidade relativa | 5% - 90% RH, sem condensação | |
EMC | ||
Interferência de descarga eletrostática | IEC 61000-4-2, nível 4 | |
Grupo de pulso transitório anti-rápido | IEC 61000-4-4, nível 4 | |
Anti-impacto | IEC 61000-4-5, nível 3 | |
Campo magnético anti-freqüência | IEC 61000-4-8, nível 3 | |
Desempenho de isolamento elétrico | ||
Resistência de isolamento | GB / T13729,> 50MΩ | |
Tensão suportável de freqüência | GB / T13729, AC 2KV 50Hz / 1min | |
Tensão de impulso | GB / T13729, 5KV, 1,2 / 50us | |
