Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão nominal: | 100~240VAC | Frequência nominal: | 50/60HZ |
|---|---|---|---|
| Temperatura de funcionamento: | -10℃~55℃ | Umidade: | <95> |
| Peso: | 17,5 QUILOGRAMAS | Dimensões (W x D x H): | 468×375×164 (milímetro) |
| Realçar: | Verificador da proteção do relé de K3130i,Verificador da proteção do relé de KINGSINE,KINGSINE K3130i |
||

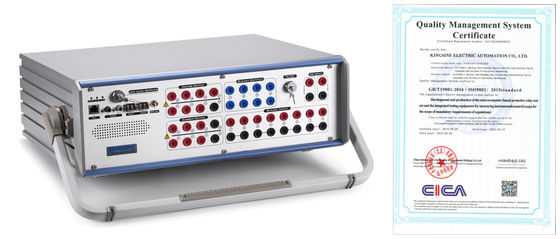

Saídas dos canais do verificador 7 da proteção do relé de KINGSINE K3130i
Descrição do teste do relé da frequência
O instrumento detalhado do teste torna-se baseado na subestação inteligente que testa, principalmente função é teste do relé de proteção, análise de valor da amostra, de arquivo de SCD análise/comparação e serviço do MMS. Apropriado para a detecção e os testes do equipamento de IED tal como o dispositivo inteligente de relé de proteção da subestação, de medida e de controle, funda a unidade e o terminal inteligente. Igualmente possa usado na verificação do sinal da camada de controle da subestação.
Característica do dispositivo do teste do relé da frequência
| ● | Aplicações de teste universais do relé |
| ● | 7 saídas dos canais (3x35A & 4x310V), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 60x. |
| ● | Exposição de vetor em linha |
| ● | Os resultados da análise automáticos supõem |
| ● | Criação automática do relatório de teste |
| ● | Testes fim-a-fim da sincronização inerente de GPS e de IRIG-B |
| ● | o Anti-grampeamento detecta, fiação errada conecta a proteção do alarme e da auto-proteção, da sobrecarga e do superaquecimento |
| ● | garantia 3-Years do reparo livre e da manutenção de vida |
| ● | Peso leve, <18kg> |
| ● | Elevação de software livre |
Especificação do jogo do teste do relé da frequência
| Saídas da tensão | ||
| Escala & poder da saída | C.A. de 4×310 V (L-N) | 124 VA máximos cada um |
| C.C. de 3×350 V (L-N) | 140 W máximos cada um | |
| Precisão | ±2mV @ <2v ac=""> <0> <0> | |
| C.C. de ±10mV <5v dc=""> @ ±0.5% @ ≥5V | ||
| Escala da tensão | Escala I: 30V | |
| Escala II: 310V | ||
| Escala automática | ||
| Offset da C.C. | <20mv Typ=""> | |
| Definição | 1mV | |
| Distorção | <0> | |
| Saídas atuais | ||
| Escala & poder da saída | C.A. 3×35A (L-N) | 480 VA máximos cada um |
| C.A. 1×100A (6L-N) | VA 1200 máximo | |
| C.C. 3×20A (L-N) | 300W máximo cada um | |
| Precisão | ±1mA @ <0> <0> <0> | |
| C.C. de ±5mA <1a dc=""> @ ±0.5% @ ≥1A | ||
| Escala atual | Escala I: 3A | |
| Escala II: 35A | ||
| Escala automática | ||
| Offset da C.C. | <3ma Typ=""> | |
| Definição | 1mA | |
| Distorção | <0> | |
| Fonte & ambiente de alimentação | ||
| Tensão entrada nominal | 100~240Vac | |
| Tensão entrada permissível | 85~260Vac, 125~350VDC | |
| Frequência nominal | 50/60Hz | |
| Frequência permissível | 45Hz~65Hz | |
| Consumo de potência | VA 1500 máximo | |
| Tipo de conexão | Soquete padrão 60320 da C.A. | |
| Temperatura de funcionamento | -10℃~55℃ | |
| Temperatura de armazenamento | -20℃~70℃ | |
| Umidade | <95> | |
Vantagem do dispositivo do teste do relé da frequência
Função da calibração do medidor da energia:
| O hardware da calibração do medidor da energia está pronto, ser ativo | |
| Uso do sensor | Medidores mecânicos/medidores eletrônicos |
| Saída do sensor | Alavanca alta: >4.5V, de baixo nível:<0> |
| Entrada do pulso | 1 porto de entrada do pulso, nível elevado 5Vdc válido somente. |
| Escala do pulso | máximo da entrada do pulso 500KHz. |
| Saída de pulso | 1 saída do transistor, Aberto-coletor, 5Vdc/5mA |
FAQ
Q: 1. quantos países têm KINGSINE exporta até agora?
: Os produtos do tipo de KINGSINE foram clientes através de mais de 70 países, inclusivos no mundo inteiro com sucesso servidos de ABB, de SIEMENS, de SCHNEIDER, de GE etc.
Q: 2. Que é o prazo de execução para a entrega?
: Depende da quantidade da ordem e da estação onde você coloca a ordem. Geralmente nós podemos enviar no prazo de 7-15 dias para a quantidade pequena, e de aproximadamente 30 dias para a grande quantidade.
Q: 3. Você tem algum limite de MOQ?
: MOQ é 1 ajustado. Sinta por favor livre para contactar-nos para mais detalhe.
