Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala da tensão: | C.A. de 7×310 V | Poder da tensão: | 90 VA |
|---|---|---|---|
| Precisão da tensão: | <0> | Consumo de potência: | VA 1500 máximo |
| Peso: | 17,5 QUILOGRAMAS | Dimensões (W x D x H): | 468×375×164 (milímetro) |
| Realçar: | Verificador do relé de proteção da sobrecarga,Verificador do relé de K3166i,verificador do relé de proteção 240Vac |
||

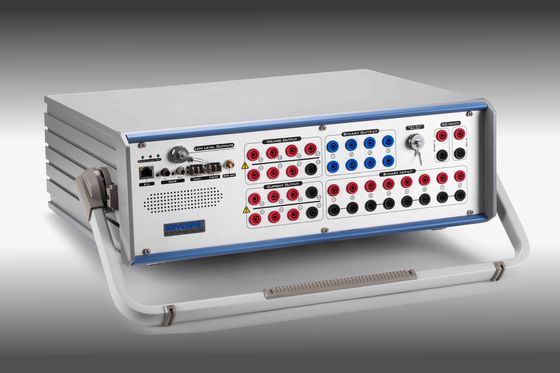

Apoio que prova o verificador do relé de proteção da sobrecarga do valor
A descrição do grupo diferencial do teste do relé de proteção conforma-se GANSO
Função de teste universal do relé de proteção, com inteiramente função do teste manual, do sequencer do estado, do harmônico, do teste do recloser, da distância da linha diferencial, da distância, da mutação, da sobrecarga, do sequencer zero, do sentido Ramping, de poder, da taxa diferencial, da proteção diferencial do harmônico, do Overexcitation, da alimentação do sincronizar, da reserva teste da fonte, diferencial da barra, teste da frequência, teste de Dv/Df, etc.
A característica do verificador diferencial do relé de proteção conforma-se GANSO
O tipo de relés pode ser testado:
| Artigos | ANSI® não. |
| Relé de IEC61850 IEDs & unidade numéricos da fusão | |
| Relé de proteção da distância | 21 |
| Relés da sincronização ou da synchronism-verificação | 25 |
| Relés de Undervoltage | 27 |
| Relés direcionais do poder | 32 |
| Relés da tendência ou do underpower | 37 |
| Relés negativos da sobrecarga da sequência | 46 |
| Sobrecarga/relés à terra da falha | 50 |
| Sobrecarga inversa do tempo/relés à terra da falha | 51 |
| Relés do fator de poder | 55 |
| Relés da sobretensão | 59 |
| Relés da tensão ou do equilíbrio atual | 60 |
| Relés direcionais da sobrecarga | 67 |
| Relés à terra direcionais da falha | 67N |
| Relés da sobrecarga da C.C. | 76 |
| relés de proteção da medição ou da para fora--etapa do Fase-ângulo | 78 |
| Dispositivos reclosing automáticos | 79 |
| Relés da frequência | 81 |
| Relés de proteção da sobrecarga do motor | 86 |
| Relés de proteção diferenciais | 87 |
| Relés direcionais da tensão | 91 |
| Relés direcionais da tensão e do poder | 92 |
| Relés de tropeço | 94 |
| Relés de regulamento da tensão | |
| Relés de Overimpedance, Z> | |
| Relés de Underimpedance, Z | |
| Relés do tempo de atraso |
Especificação do GANSO diferencial de Kit Conform do teste do relé de proteção
| Saída binária (tipo do semicondutor) | |
| Quantidade | 4pairs |
| Tipo: | Aberto-coletor, tipo fêmea da combinação |
| C.C. da capacidade da ruptura | 5~15Vdc/5mA, 10mA máximo Licença da C.A. não |
| Tempo de resposta: | 100us |
| Sincronização | |
| Modo da sincronização | GPS, tipo conector de SMA da antena IRIG-B (fibra ótica, FT3 do tipo) |
| Fonte & ambiente de alimentação | |
| Tensão entrada nominal | 100~240Vac |
| Tensão entrada permissível | 85~260Vac, 125~350VDC |
| Frequência nominal | 50/60Hz |
| Frequência permissível | 45Hz~65Hz |
| Consumo de potência | VA 1500 máximo |
| Tipo de conexão | Soquete padrão 60320 da C.A. |
| Temperatura de funcionamento | -10℃~55℃ |
| Temperatura de armazenamento | -20℃~70℃ |
| Umidade | <95> |
| Outro | |
| Conexão de PC | RJ45 ethernet, 10/100M |
| Terminal aterrando | soquete da banana de 4mm |
| Peso | 17,5 quilogramas |
| Dimensões (W x D x H) | 468×375×164 (milímetro) |
A vantagem do sistema de teste diferencial do relé de proteção conforma-se GANSO
Função da calibração do transdutor:
| O hardware entrado medida da C.C. está pronto, ser ativo | ||
| Entrada da tensão | Escala | C.C. 0~±10V |
| Max Input | C.C. de ±11V | |
| Precisão | <0> | |
| Impedância entrada | ohm de 1M | |
| Entrada atual | Escala | 0~±1mA/1~±20mA, auto escala |
| Max Input | 600mA | |
| Precisão | <0> | |
| Impedância entrada | 15 ohms | |
FAQ
Q: Pode o dispositivo testar a função de relés da sincronização ou da synchronism-verificação?
: Sim.
Q: Como sobre a garantia do reparo?
: Todos nossos produtos têm 3 anos garantem do reparo livre, e da manutenção de vida.
Q: Que é suas vantagens técnicas?
: Poder superior & precisão com saídas 6x35A & 7x310V análogas;
Valor IEC61850 de preparação de amostras de conformação & GANSO;
Funções avançadas opcionais como o medidor da energia e a calibração do transdutor.
