Módulos universais dos testes do software da função KRT do teste K2063i do relé de proteção inteiramente

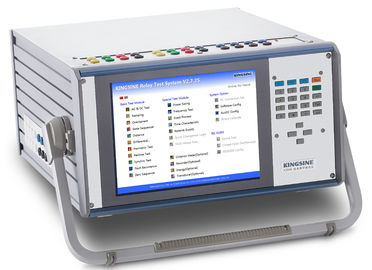

Universal Protection Relay Test K2063i Fully Function KRT Software Testing Modules
Universal Protection Relay Test K2063i Fully Function KRT Software Testing Modules

Imagem Grande :  Módulos universais dos testes do software da função KRT do teste K2063i do relé de proteção inteiramente

Detalhes do produto:
Lugar de origem: China
Marca: KINGSINE
Certificação: ISO9001,CE
Número do modelo: K2063i
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiale
Tempo de entrega: quinze dias úteis
Termos de pagamento: T/T adiantado, L/C
Habilidade da fonte: 50 sets/M
Descrição de produto detalhada
saída: 6x35A & 4x310V Tela: 9,7" inerente cor verdadeira TFT LCD com tela táctil
Garantia: 3 anos Lightweigh: 22KG
Realçar:

teste de relé de proteção

,

teste protetor do relé

  • Aplicações de teste universais do relé
  • canais de saída altos independentes da carga 6x35A & 4x310V
  • Peso leve, <20kg>
  • 9,7" inerente cor verdadeira TFT LCD com o teclado do tela táctil, o numérico e shortcut, inteiramente com do controle/sem portátil
  • Testes fim-a-fim do sincronizar do código de GPS/IRIG-B
  • Inteiramente módulos dos testes do software da função KRT
  • garantia 3-Years do reparo livre e da manutenção de vida
  • Elevação de software livre
  • Função opcional para a calibração da energia, 13 saídas de baixo nível etc. dos canais



Referência pedindo.



Modelo Saídas atuais Saídas da tensão
K2066 6×30A @ 450VA máximo/3×60A @ 850VA máximo 7×130V @ 75VA máximo
K2066i 6×35A @ 450VA máximo/3×70A @ 850VA máximo 7×310V @ 90VA máximo
K2063 6×30A @ 450VA máximo/3×60A @ 850VA máximo 4×130V @ 75VA máximo
K2063i 6×35A @ 450VA máximo/3×70A @ 850VA máximo 4×310V @ 124VA máximo
K2030 3×30A @ 450VA máximo 4×130V @ 75VA máximo
K2030i 3×35A @ 450VA máximo 4×310V @ 124VA máximo






Característico

  • 10 saídas dos canais (4V + 6I), os canais de cada saída são controle independente e simultâneo dos valores da magnitude, do ângulo de fase e da frequência, de capazes de injetar C.C., onda de seno da C.A. e até os harmônicos 20x.
  • Simulador variável da bateria, C.C. 0-310V, máximo 124Watts.
  • Módulos e moldes gráficos do teste para testar de vários relés
  • Facilidade de testes rápida do relé na modalidade manual
  • Testes disparado/busca/verificação, do ponto & do clique
  • Facilidade da importação & da exportação de RIO/XRIO
  • Ligue ao teste da falha (SOTF)
  • Modelo do sistema de energia para testes dinâmicos
  • Testes fim-a-fim da sincronização inerente de GPS/IRIG-B
  • Exposição de vetor em linha
  • Os resultados da análise automáticos supõem
  • Criação automática do relatório de teste
  • Auto-proteção para a fonte de alimentação errada até a entrada de 450V AC/DC.
  • o Anti-grampeamento detecta, a fiação errada conecta o alarme e a auto-proteção, sobrecarrega e superaquece a proteção





Parâmetros

Saídas da tensão
Escala & poder da saída C.A. de 4×310 V (L-N) 124 VA máximos cada um
C.A. de 2×620 V (L-L) 248 VA máximos cada um
C.C. de 3×310 V (L-N) 124 W máximos cada um
Precisão

±2 milivolt @ 0.2~2 C.A. de V

<0>

<0>

±10mV @ 0,5 C.C. de V~5 V

±0.5% @ C.C. de 5 V~310 V

Definição 1mV
Distorção <0>
Saídas atuais
Escala & poder da saída C.A. 6×35A (L-N) 450 VA máximos cada um
C.A. 3×70A (2L-N) 850 VA máximos cada um
C.A. 1×180A (6L-N) VA 1200 máximo
C.C. 3×20A (L-N) 300W máximo cada um
Precisão

C.A. 0.2A~0.5A de ±1 miliampère @

<0>

<0>

±5mA @ 0,2 C.C. de A~1 A

±0.5% @ 1 C.C. de A~20 A

Definição 1mA
Distorção <0>
Saída da frequência
Escala 5~1000 hertz, saída do transeunte 3KHz
Precisão <1ppm>
<10ppm>
<20ppm>
Definição 0,001 hertz
Saída da fase
Escala -360°~360°
Precisão <0>
Definição 0.001°
Fonte auxiliar da tensão de C.C. (simulador da bateria)
Escala 0~310V @ 124W máximo
Entrada binária
Quantidade 8pairs
Características da entrada 0~400Vdc/potencial livram
Definição de tempo <0>
Máximo Measuring Tempo Infinito
Tempo de Debounce 0~25ms
Saída binária
Quantidade

4pairs NENHUNS contatos de relé

(os semicondutores 4paris output opcional)

Tipo O potencial livra, software controlado
Capacidade da ruptura

Vmax: 300Vac Imax: 4A Pmax: 1000VA

Vmax: 300Vdc Imax: 4A Pmax: 300W

Sincronização
Modo da sincronização GPS, tipo conector de SMA da antena
Harmônico
Números sobrepostos 2~20times
Fonte & ambiente de alimentação
Tensão de entrada nominal pré-seleção 110/220/230Vac
Tensão de entrada permissível

+/--20%, 264Vac máximo

Auto-proteção e alarme se tensão de entrada fora da escala

Frequência nominal 50/60Hz
Frequência permissível 45Hz~65Hz
Consumo de potência VA 1500 máximo
Tipo de conexão Soquete padrão 60320 da C.A.
Temperatura de funcionamento -10℃~55℃
Temperatura de armazenamento -25℃~70℃
Umidade <95>
Outro
Conexão de PC RJ45 ethernet, 10/100/1000M
Terminal aterrando soquete da banana de 4mm
Peso 20 quilogramas
Dimensões (W x D x H) 480×320×160 (milímetro)




Informações adicionais (módulos opcionais)

Saídas de baixo nível
Quantidade 13 canais, tipo do homem de phoenix
A tensão Outputs a escala C.A. 0~8V, C.C. 0~10V
Escala das saídas atuais 2mA nominal, transeunte 10mA máximo
Potência de saída ≥0.5VA
Precisão

(0.01~0.8 Vrms):<0>

(0.8~8 Vrms): <0>

Definição 0.25mV
Calibração do medidor da energia
Uso do sensor Medidores mecânicos/medidores eletrônicos
Saída do sensor Alavanca alta: >4.5V, de baixo nível:<0>
Entrada do pulso 1 porto de entrada do pulso
Escala do pulso máximo da entrada do pulso 500KHz.
Saída de pulso 1 saída do transistor
